GOST 30245 أقسام مجوفة مستطيلة انابيب الصلب الإنشائية لهياكل المباني الحديدية

منتوج وصف

المقاطع المجوفة المستطيلة GOST 30245 فولاذ مثني مغلق ملحوم مربع وقسم مستطيل للبناء

تطبيق:لهياكل المباني الفولاذية.

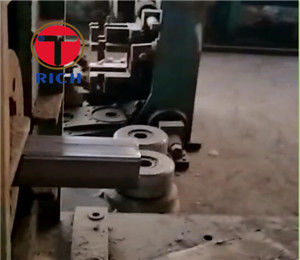

طريقة التصنيع:تشكيل المقطع الأنبوبي المستدير بلحام طولي (لحام أوتوماتيكي عالي التردد) وما يترتب على ذلك من تهوية إلى مقطع مربع أو مستطيل

يجب أن تتوافق أقسام المقالة مع تلك المحددة في الأصابع 1 و 2

ملاحظة: h - الارتفاع (العرض) ； b - العرض - t - سمك الجدار ； R - نصف قطر الحافة ； I - عزم القصور الذاتي ； W - لحظة المقاومة ； i - نصف قطر القصور الذاتي

ح: 50-400 مم ر: 4-14 مم

تسامح:

1. يجب أن يتوافق الحد الأقصى لانحراف سمك الجدار مع أقصى انحراف لسمك المعدن الفارغ بعرض 1250 مم من دقة الدرفلة العادية E وفقًا لـ GOST 19903 ، ولا تنطبق الانحرافات القصوى للسمك على أماكن الانحناء.
2. يجب ألا يتجاوز الحد الأقصى لانحراف ارتفاع القسم وعرضه:

- + / - 1.5 مم لقسم ارتفاع (عرض) يصل إلى 100 مم

- + / - 2.0 مم لقسم ارتفاع (عرض) يزيد عن 100 مم.

في حالة مقطع بارتفاع (عرض) 100 مم وسماكة جدار 7 مم ، يجب ألا يتجاوز أقصى انحراف لارتفاع المقطع (العرض) +/- 2.0 مم

3- يجب ألا يتجاوز انحراف الزاوية في المقطع العرضي من 90 درجة +/- 1 ° 30 '، في حالة المقاطع التي يتراوح سمك جدارها من 7 إلى 14 مم ، يجب ألا يتجاوز الانحراف الأقصى من 90 درجة + / -2 درجة
