| الاسم التجاري: | Torich |
| رقم الطراز: | GB13296-1991 |
| الـ MOQ: | مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L/C, D/A, D/P, T/T, ويسترن يونيون |
| القدرة على التوريد: | 5000tons لكلّ سنة |

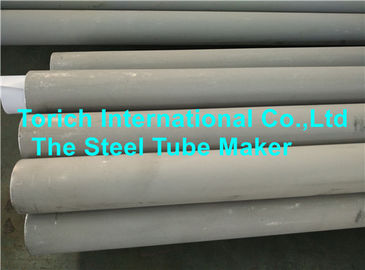

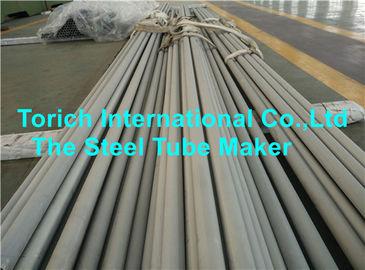

GB13296 -1991 أنابيب الفولاذ عالية الدقة للضغط لمبادلات حرارة المرجل
أنابيب الفولاذ المقاوم للصدأ السلسة للغلادة ومبادل الحرارة ، يتم تصنيعها وفقا للمعيار الوطني الصيني GB13296-91.
GB13296-91 هو معيار ينطبق على أنابيب الفولاذ المقاوم للصدأ غير المسامة التي تستخدم في الغلاية ومبادل الحرارة.
GB13296-1991 أنابيب الفولاذ المقاوم للصدأ بدون خيوط للدخان ومبادلات الحرارة
0Cr18Ni9 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
معيار فني:GB13296-91
التسامح للأنبوب المقاوم للصدأ:
| طريقة الإنتاج | الحجم ((ملم) | التسامح | |
| طحن الساخن ((إخراج) | زائدة | ≤ 140 | ± 1.25% |
| > 140 | ±1.0% | ||
| WT | ≤10 | ± 12.5٪ | |
| >10 | ± 15% | ||
| المسلّحة بارداً ((مسلّلة بارداً)) | زائدة | 8 ~ 30 | ±0.20mm |
| >30~50 | ±0.30mm | ||
| >50 | ± 0.8% | ||
| WT | 1.0~3 | +12% -10% | |
| >3.0 | ± 10% | ||
الطول:
طول أو أنبوب فولاذي عام:
أنبوب التدحرج الساخن: 3 ~ 12 م
أنبوب سحب بارد: 3 ~ 8 م
طول أنابيب المياه والأنابيب الصلبة للدخان:
أنبوب التدحرج الساخن: 4 ~ 12 م
أنبوب سحب بارد: 4 ~ 8 م
تحمل الانحناء:
WT≤15mm، الانحناء≤1.5mm/m
WT>15mm، الانحناء≤2.0mm/m
شكل النهاية:
يجب قطع كلا طرفي الأنابيب بزاوية مستقيمة ، وإزالة burrs
الخصائص الميكانيكية
معالجة الحرارة للخصائص الميكانيكية الطولية من أنابيب الصلب يجب أن تكون وفقا للمعيار.
| المواد | قوة الشد MPa ≥ | قوة العائد MPa ≥ | الطول % ≥ |
| 0Cr18Ni9 | 520 | 205 | 35 |
| 1Cr19Ni9 | 520 | 205 | 35 |
| 0Cr19Ni10 | 480 | 175 | 35 |
| 1Cr18Ni9Ti | 550 | 205 | 40 |
| 0Cr18Ni12Mo2Ti | 530 | 205 | 35 |
| 0Cr26Ni5Mo2 | 590 | 390 | 18 |
| 1Cr17 | 410 | 245 | 20 |
| 00Cr27Mo | 410 | 245 | 20 |
| 1Cr25Ti | 440 | 245 | 17 |
صلابة:
بالنسبة للأنبوبات التي يبلغ طولها ≥ 2 ملم ، يجب إجراء اختبارات صلابة روكويل.
اختبارات أنابيب الغلاية السلسة:
1اختبار الانحناء:
يجب أن تخضع الأنابيب لاختبار الانحناء عندما تكون OD ≤22mm. زاوية الانحناء 90 درجة ، و نصف قطر الانحناء هو 6 مرات القطر الخارجي للأنبوب الصلب.
2الاختبار الهيدروليكي
اختبار التيار الدوامي ، يمكن استخدام اختبار بالموجات فوق الصوتية بدلاً من الاختبارات الهيدروليكية. عند اختبار التيار الدوامي ، يجب اتباع GB / T 7735-1995 Gr. A ؛ عند اختبار بالموجات فوق الصوتية ، GB / T 5777-1996 Gr.C8 يجب اتباع.
3اختبار التسطيح
4إختبار الشبكة
5. إمتحان التوسع
