أنابيب الصلب السلس ASTM A53 الصف B ST52 وأنابيب الصلب البيضاوية ذات الأبعاد الخارجية الرئيسية 10-420 مم
تفاصيل المنتج
دقة صلب الذى لا يصدأ أنبوب
,ملحوم كربون فولاذ أنبوب

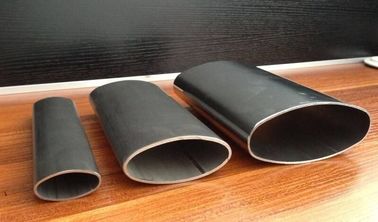

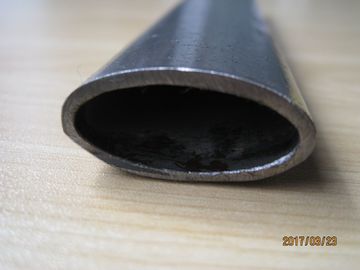

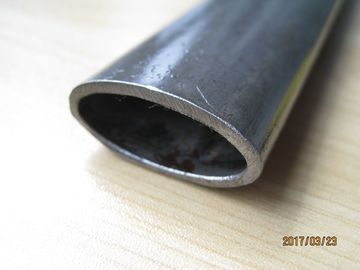

أنابيب الفولاذ البيضاوية بدون خيوط ASTM A53 و DIN 1629 ST35-ST52 هي أقسام فارغة من الفولاذ الكربوني المصنوعة عن طريق إنتاج أنابيب بلا خيوط تليها السحب البارد المتحكم ، والطحن البارد ،أو تشكيل الملفات الدقيقةفهي مناسبة للمكونات التي تتطلب ارتفاعاً أقل من الملف، وتصلبات اتجاهية أعلى، وسطحات ناعمة، واستخدام أكثر كفاءة لمساحة التثبيت من الأنابيب المستديرة التقليدية.
يمكن تصنيع ملفات تعريف بيضاوية أو بيضاوية أو مسطحة الجانب وفقا لرسومات العميل. المعايير الحرجة مثل المحور الرئيسي والحور الثانوي وسماكة الجدار وشعاع الزاوية والتواءالمباشرة، ويتعين تحديد التماثل في القسم العرضي بشكل منفصل في أمر الشراء.
توضيح تقني:ASTM A369 هي مواصفات لأنابيب الكربون أو الفولاذ الفيريتية المصنوعة من سبيكة ثقيلة الحائط ومحفورة مصممة للخدمة في درجات حرارة عالية.انها ليست نوعا من المواد التقليدية للأنابيب البيضاء المسحوبة باردةتطبق ASTM A53 في المقام الأول على أنابيب الفولاذ المطاطية أو غير الملحومة المستديرة. بالنسبة للأنابيب البيضاوية غير الملحومة التي يتم التحكم فيها من حيث الأبعاد ، ASTM A519 ، EN 10305-1 ، DIN 1629 ، JIS G3445 ، GB / T 3639 ،أو المواصفات المتفق عليها على أساس الرسم هو بشكل عام أكثر ملاءمة.
| البند | المواصفات المتاحة |
|---|---|
| نوع المنتج | أنبوب بيضاوي بلا خيط، أنبوب بيضاوي، أنبوب بيضاوي مسطح |
| المواد | الصلب الكربوني والصلب الهيكلي ذو السبائك المنخفضة |
| المعايير | الصيغة: ASTM A53, ASTM A519, DIN 1629, EN 10305-1, JIS G3445, GB/T 3639, GOST 8734 |
| الدرجات النموذجية | ASTM A53 الدرجة A ، ASTM A53 الدرجة B ، ST35 ، ST45 ، ST52 |
| البعد الخارجي الرئيسي | 10-420 ملم، مع مراعاة الأشكال والأدوات |
| البعد الخارجي الصغير | تصنيع وفقاً للرسم |
| سمك الجدار | 0.5-50 ملم ، معتمدة على حجم الملفات الشخصية ونسبة التشكيل |
| الطول | 1-12 م؛ الأحجام الثابتة والقطع على طول متاحة |
| التسامح الأبعاد | على أساس الرسم ؛ وجود تحميلات دقة باردة متاحة |
| تحمل سمك الجدار | عادة ما تكون ± 5٪ إلى ± 10٪ ، اعتمادًا على الحجم والمعيار المعمول به |
| التوالي | عادة ≤1.0 ملم لكل 1000 ملم؛ تحكم أكثر صرامة بالاتفاق |
| إلتواء | يتم التحكم بها وفقًا لأبعاد الملف ومتطلبات الطلب |
| التماثل في القسم | انحراف المحور الرئيسي والحور الصغير تم فحصه باستخدام مقاييس الملفات أو CMM |
| حالة سطح | المخلل، الفوسفات، الزيت، الأسود، الساطع، المصقول، المطلي، أو حسب الطلب |
| طريق التصنيع | أنبوب أم بدون خياطة تم الانتهاء منه بالحر، تليها رسم بارد، أو تثبيت بارد أو تشكيل ملف |
| المعالجة الحرارية | المعدات المعدنية المعدلة للسيارات |
| الحالة النهائية | المعدات العادية، المقطوعة، المزخرفة، الملفوفة، أو المقطوعة على الرسم |
| التفتيش | فحص الأبعاد، اختبار السحب، اختبار التسطيح، اختبار الصلابة، اختبار الدوران أو اختبار الموجات فوق الصوتية |
| الوثائق | شهادة فحص EN 10204 3.1 متاحة |
يتم فحص المحور الرئيسي، المحور الثانوي، سمك الجدار، نصف قطر الملف، وتماثل القسم بشكل مستقل. وهذا أكثر موثوقية من وصف أنبوب بيضاوي فقط بواسطة قطر خارجي مماثل.
بالنسبة لمجموعات الدقة ، يجب أن يتضمن رسم الشراء الموصى به: البعد الخارجي الرئيسي × البعد الخارجي البسيط × سمك الجدار × الطول.يجب أن تحدد الرسمة أيضا الانحراف المسموح به من المحور الرئيسي، انحراف المحور الصغير ، الالتواء ، الاستقامة ، و نصف قطر الزاوية أو الانتقال.
الأنابيب البيضاوية لها لحظات ثانية مختلفة من المساحة حول محوريها الكبير والصغير.هذا يسمح للمصممين لتوجيه الأنبوب بحيث يتم الحصول على صلابة أكبر في اتجاه التحميل الرئيسي دون زيادة ارتفاع الملف العام.
تعتمد الصلابة النهائية على هندسة القطع الكامل ويجب التحقق منها من الرسم المعتمد بدلاً من تقديرها من قطر الأنبوب المستدير.
الرسم البارد أو تشكيل الملفات المتحكم بها يمكن أن ينتج سطحًا خارجيًا موحدًا مناسبًا للطلاء وطلاء المسحوق والطلاء واللحام والمعالجة اللاحقة.يجب الاتفاق على خشونة السطح والعلامات الطولية المسموح بها قبل الإنتاج عندما يتم استخدام الأنبوب كمكون مكشوف.
يتم التحكم في أدوات الملف ، ونسبة التخفيض ، والتشحيم ، وتسلسل المعالجة الحرارية للحد من الرققة الزائدة في الجدران في أطراف المحور الرئيسي.يجب قياس سمك الجدار في عدة مواقع حول المقطع العرضي بدلا من نقطة واحدة فقط.
يمكن اختيار المعالجة الحرارية وفقًا للتوازن المطلوب بين القوة والطول والصلابة وقابلية اللحام وأداء التشكيل.يتم اختيار ST35 القياسية أو ST45 بشكل عام للمكونات التي تتطلب تشكيل جيدة واللحام، بينما يتم اختيار ST52 عندما تكون هناك حاجة إلى قوة هيكلية أعلى.
غالبًا ما يجد المشترون المحترفون أن الموردين يقتبسون فقط "قطرًا خارجيًا" للأنبوب غير المستدير. وهذا غير كافٍ لمستوى بيضاوي.
يمكن التحكم في كل ملف تعريف مخصص باستخدام رسم معتمد يحدد:
| المعيار المتحكم به | طريقة التفتيش |
|---|---|
| البعد الخارجي الرئيسي | عازل، مقياس الملف، أو CMM |
| البعد الخارجي الصغير | عازل، مقياس الملف، أو CMM |
| سمك الجدار | قياس مقياس بالموجات فوق الصوتية أو القسم |
| التماثل في القسم العرضي | مقارنة بصرية، مقياس ملامح، أو CMM |
| التوالي | عجلة تصويب، مؤشر رقم، أو مقعد التفتيش |
| إلتواء | مقياس الجانب والقياس الزاوي |
| عيوب السطح | التفتيش البصري وعينات القبول المتفق عليها |
هذه طريقة التفتيش تقلل من تداخلات التجميع وعدم التوافق بين دفعات الإنتاج.
يحدد ASTM A53 الأنابيب الفولاذية السوداء أو المعلبة المطاوعة والتي لا خلل فيها ويعتمد أساسا على أبعاد الأنابيب المستديرة. يغطي ASTM A369 الأنابيب الصلبة المزورة والمدفوعة ذات الجدران الثقيلة لخدمة درجات الحرارة العالية.لا أحد من المعايير وحده يحدد جميع متطلبات الأبعاد للقسم البيضاوي المشكّل باردة.
لهذا السبب، يمكن إدارة الطلبات من خلال متطلبات منسقة: المواد والخصائص الميكانيكية وفقا لمعيار المواد المختارة، والهندسة البيضاوية النهائية، والتسامحات،المباشرة، الالتواء، حالة السطح، والطول وفقا للرسم المعتمد أو معيار الأنابيب الدقيقة المتفق عليها.
هذا يمنع الادعاء الخاطئ بأن القسم البيضاوي المحدد للرسم يلبي تلقائيًا كل حكم بعدي لمعيار أنابيب مستديرة.
يمكن اختيار الاختبار وفقًا لعملية التصنيع المقصودة وحالة الخدمة.
- بالنسبة للمجموعات المطاوئة، يتم إعطاء الأولوية للتركيب الكيميائي، خصائص السحب، قابلية اللحام، ونظافة السطح
- بالنسبة للأجزاء المنحنية، يتم التحقق من التمدد، والصلابة، والرقة الجدار، وتشوه القسم
- بالنسبة للأجزاء الهيكلية ذات الصلة بالسلامة ، يمكن توفير اختبار السحب واختبار التسطيح واختبار الموجات فوق الصوتية أو الدورانية ، وتقارير الأبعاد وأرقام الحرارة القابلة للتتبع
تتجنب خطة التفتيش هذه الاختبارات غير الضرورية مع ضمان التحقق من الخصائص الحرجة للمكون النهائي.
| النظام القياسي | المعيار المعمول به | وصف موجز |
|---|---|---|
| ASTM | أيه إس تي إم A53 / A53M | أنابيب فولاذية سوداء أو معدنية بالوقود الساخن بدون خيوط أو مصفحة؛ أنابيب ضغط مستديرة وميكانيكية في الغالب |
| ASTM | أيه إس تي إم أيه 519 | أنابيب ميكانيكية من الكربون والسليجات من الفولاذ؛ مناسبة كمادة أساس لملفات تعريف الطلب |
| ASTM | أيه إس تي إم A369/A369M | أنابيب من الفولاذ المقاوم للكربون أو الفيريتيك للخدمة في درجات الحرارة العالية؛ ليست معيار أنابيب بيضاوية تقليدية |
| إين | EN 10305-1 | أنابيب الفولاذ الدقيقة المشددة باردة بدون خيوط ذات أبعاد ومستوى السطح المسيطر عليه |
| DIN | DIN 1629 | المواصفات التاريخية للأنابيب الدائرية غير المقاومة من الفولاذ غير المسبوق مع متطلبات نوعية خاصة |
| الـ JIS | JIS G3445 | أنابيب من الفولاذ الكربوني للأغراض الهيكلية للآلات |
| GB | GB/T 3639 | أنابيب حديدية من الفولاذ بدون خيوط |
| GOST | GOST 8734 | أنابيب الفولاذ الخالية من اللمسات المشكولة باردة تغطي الأبعاد ومتطلبات التسليم التقنية |
يمكن استخدام أنبوب فولاذي بيضاوي ST52 بلا خيط لتصنيع الدرابزين الواقية لمقصورة الجرار. يوفر القسم البيضاوي سطحاً مريحاً للقبض ، ويقلل من الارتفاع من هيكل المقصورة ،و زيادة مقاومة الانحناء عندما يتم توجيه المحور الرئيسي في اتجاه الحمل الرئيسي.
بالنسبة لهذا المنتج، يجب أن تحدد رسم الشراء ملف الأنابيب، نصف قطر الانحناء، الطول المستقيم بين الانحناءات، التسطيح المسموح به بعد الانحناء، وضع مفصل اللحام، نظام الطلاء،وأبعاد الجهاز النهائيوينبغي أيضا اختبار الأنابيب للكسر والرقة الحائط المفرطة بعد الانحناء.
| الدرجة | المعيار | C % | % | م % | % ماكس | % ماكس |
|---|---|---|---|---|---|---|
| الصف A من ASTM A53 | أيه إس تي إم A53 / A53M | 0.25 على الأكثر | ... | 0.95 على الأكثر | 0.050 | 0.045 |
| الصف B من ASTM A53 | أيه إس تي إم A53 / A53M | 0.30 على الأكثر | ... | 1.20 على الأكثر | 0.050 | 0.045 |
| ST35 | DIN 1629 | 0.17 على الأكثر | 0.35 على الأكثر | 0.40 دقيقة | 0.040 | 0.040 |
| ST45 | DIN 1629 | 0.21 على الأكثر | 0.35 على الأكثر | 0.40 دقيقة | 0.040 | 0.040 |
| ST52 | DIN 1629 | 0.22 على الأكثر | 0.55 على الأكثر | 1.60 على الأكثر | 0.040 | 0.040 |
| الدرجة | المعيار | الحد الأدنى لقوة العائد | قوة الشد | الحد الأدنى للمطولات |
|---|---|---|---|---|
| الصف A من ASTM A53 | أيه إس تي إم A53 / A53M | 205 مبا | 330 مبا دقيقة | يتم احتسابها وفقًا لمنطقة العينة والصيغة القياسية |
| الصف B من ASTM A53 | أيه إس تي إم A53 / A53M | 240 مبا | 415 مبا دقيقة | يتم احتسابها وفقًا لمنطقة العينة والصيغة القياسية |
| ST35 | DIN 1629 | 235 مبا | 350-480 مبا | 25% |
| ST45 | DIN 1629 | 255 مبا | 410-530 مبا | 21% |
| ST52 | DIN 1629 | 355 مبا | 500-650 مبا | 21% |
-
