BS 1387 القياسية Q195 SS400 الأنبوب الصلب المغلف المطاوئ في شكل مستدير للتطبيقات الهيكلية
تفاصيل المنتج
أنابيب الصلب الملحومة
,لحام فولاذ أنبوب

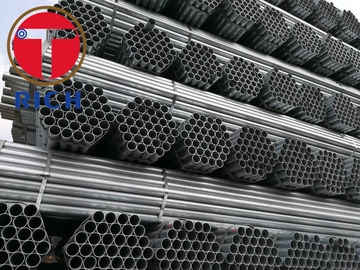

الأنبوب الفولاذي المجلفن الملحوم BS 1387 عبارة عن أنبوب دائري من الصلب الكربوني مخصص للخدمة الهيكلية الملولبة والملحومة والعامة. يتم توفيره عادةً بنهايات عادية أو ملولبة أو ملولبة ومقبسة وبسطح مطلي بالزنك أو أسود.
من أجل الشراء الدقيق من الناحية الفنية، يجب ذكر مواصفات الأنبوب ودرجة المواد الخام بشكل منفصل.يحدد BS 1387 متطلبات الأنابيب النهائية، في حين أن Q195 وSS400 عبارة عن تسميات للمواد الأساسية تحت GB/T 700 وJIS G 3101 على التوالي.لا ينبغي معاملتها تلقائيًا على أنها درجات BS 1387 دون التأكد من توافق الأبعاد والميكانيكية والطلاء والخيوط والاختبار للأنبوب النهائي.
| المعلمة | المواصفات المتاحة |
|---|---|
| نوع المنتج | أنبوب دائري من الصلب الكربوني ملحوم بالمقاومة الكهربائية |
| معيار الأنبوب | بس 1387:1985 أو بس إن 10255 |
| معايير المواد الأساسية | GB/T 700، أو الدرجات القديمة GB/T 1591، أو JIS G 3101 |
| الدرجات المشتركة | Q195، Q215A، Q235B، تراث Q345B، SS400 |
| شكل | دائري |
| القطر الخارجي | 21.3-323.9 ملم للإمدادات الهيكلية التجارية |
| نطاق OD القياسي BS EN 10255 | 10.2-165.1 ملم |
| حجم الأنبوب الاسمي | حوالي 1/2-12 بوصة للتوريد التجاري؛ يجب تأكيد النطاق المتوافق مع المعايير وفقًا للمواصفات المحددة |
| سمك الجدار | 0.8-12.0 ملم متوفر تجارياً |
| سلسلة BS 1387/EN 10255 النموذجية | خفيف ومتوسط وثقيل حسب الإصدار المحدد |
| طول | 1-12 م؛ يتم تحديد 5.8 م و6.0 م و6.4 م و12 م بشكل شائع |
| التسامح التطوير التنظيمي | وفقا لمعايير وحجم الأنبوب المطلوب |
| التسامح مع سمك الجدار | عادةً ±10% للأنابيب المتوسطة الملحومة EN 10255؛ يحكم الجدول القياسي المعمول به |
| استقامة | تمت الموافقة عليه حسب الطلب؛ الهدف التجاري ≥2 مم/م عند الطلب على وجه التحديد |
| حالة السطح | أسود، مجلفن مسبقًا، مجلفن بالغمس الساخن بعد اللحام، مزيت، مطلي، أو مطلي بالمسحوق |
| طلاء الزنك | طلاء مجلفن مسبقًا بالكتلة أو طلاء بالغمس الساخن بعد التصنيع وفقًا لمواصفات الشراء |
| حالة النهاية | عادي، منزوع الأزيز، مشطوف، ملولب، أو ملولب بمقبس |
| المعالجة الحرارية | كما هو ملحوم ما لم يتم تحديد التطبيع أو تخفيف الضغط أو أي شرط آخر |
| نوع اللحام | المتفجرات من مخلفات الحرب الطولية عالية التردد |
| وثائق التفتيش | EN 10204 اكتب 2.2 أو 3.1 عند الطلب |
| خيارات الاختبار | الشد، والتسطيح، والانحناء، وضيق التسرب، والتيار الدوامي، والهيدروستاتيكي، وكتلة الطلاء، وسمك الطلاء، وفحص الخيط |
| طريق الطلاء | الوصف الفني | النظر في المشتريات |
|---|---|---|
| أنبوب مجلفن مسبقًا | مصنوعة من قطاع الصلب المجلفن بشكل مستمر. يتم تشكيل الشريط ولحامه طولياً | قد تتطلب منطقة اللحام الخارجية إصلاحًا غنيًا بالزنك لأن اللحام يدمر الطلاء الأصلي محليًا |
| تراجع الساخنة المجلفن بعد اللحام | يتم غمر الأنبوب الأسود المكتمل في الزنك المنصهر بعد التشكيل واللحام | يغطي الزنك جسم الأنبوب، ومنطقة اللحام، وعادةً ما ينتهي الأنبوب بشكل أكثر تجانسًا |
| أنبوب مجلفن كهربائيا | يتم ترسيب الزنك كهربائيا | عادة ما تكون أرق من الطلاءات التقليدية بالغمس الساخن وهي مخصصة للتعرض الخفيف نسبيًا |
| اللحام المُصلح الغني بالزنك | يتم تطبيق طلاء الزنك المحلي أو رذاذ الزنك أو المعدنة على منطقة اللحام | يجب الاتفاق على طريقة الإصلاح والحد الأدنى من أداء الطلاء قبل الإنتاج |
تسمح عملية المتفجرات من مخلفات الحرب الطولية بقطر خارجي ثابت، وسمك الجدار، واستدارة للخيوط، وتشكيل اللف، والثني، واللحام، والتجميع الميكانيكي. يجب تحديد تفاوتات الأبعاد من معيار الأنابيب المطلوبة بدلاً من معيار المواد الخام.
يصنف BS 1387 الأنابيب تقليديًا إلى سلاسل خفيفة ومتوسطة وثقيلة. تحدد السلسلة المختارة سمك الجدار والكتلة لكل متر. إن استبدال أنبوب هيكلي عام بنفس القطر الاسمي لا يكفي ما لم يتم التحقق من القطر الخارجي الفعلي، وسمك الجدار، وتوافق الخيوط، ومتطلبات اختبار الضغط أو التسرب.
توفر طبقة الزنك حماية قربانية للركيزة الفولاذية. تعتمد متانة الطلاء على كتلة الزنك، واستمرارية الطلاء، وفئة التعرض، والتكثيف، والتلوث بالكلوريد، والحماية المتطورة، والتلف أثناء الثني أو التثبيت.
قد يتم توفير الأنبوب ذو نهاية عادية أو ملولبة أو ملولبة ومقبس. يجب تحديد الخيوط والتحضير النهائي وحالة الطلاء وقابلية اللحام في مرحلة الطلب. يجب تحضير الأسطح المجلفنة محليا قبل اللحام، ويجب التحكم في أبخرة اللحام باستخدام إجراء التهوية الصناعية المناسب.
يوفر Q195 قابلية تشكيل عالية نسبيًا ومناسب للتصنيع الخفيف. يوفر Q235B مستوى قوة أعلى للهياكل الملحومة العامة. SS400 عبارة عن درجة هيكلية من JIS مع قوة إنتاج لا تقل عن 245 ميجا باسكال لسمك يصل إلى 16 مم. يوفر Legacy Q345B قوة أعلى، ولكن يجب أن تقوم مشتريات GB/T 1591 الحالية عادةً بتقييم درجات سلسلة Q355 بدلاً من افتراض أن Q345B يظل التصنيف الحالي.
من مشكلات الشراء المتكررة طلب "أنابيب BS 1387 Q195 SS400" دون تحديد المتطلبات التي تتحكم في الأنبوب النهائي.
نقوم بفصل مواصفات الشراء إلى:
- معيار الأنبوب النهائي
- الصف الأساسي من الصلب
- سلسلة الأبعاد
- طريق التصنيع
- طريق الطلاء وكتلة الطلاء
- إنهاء التحضير
- مستوى التفتيش والاختبار
وهذا يمنع تقديم المواد الخام Q195 أو SS400 بشكل غير صحيح كدليل تلقائي على الامتثال للمواصفة BS 1387. SS400 هو تصنيف عام للصلب الهيكلي بموجب JIS G 3101 بدلاً من درجة الأنابيب BS 1387 المخصصة.
غالبًا ما يتلقى المشترون عروض أسعار تشير إلى "المجلفن" فقط، دون تحديد ما إذا كانت المادة مجلفنة مسبقًا أو مجلفنة بعد اللحام.
نحن نحدد:
- طريق الجلفنة
- الحد الأدنى من كتلة الزنك أو سمكه
- طريقة إصلاح التماس اللحام
- متطلبات الطلاء الداخلي والخارجي
- متطلبات إصلاح القطع
- اختبار التصاق الطلاء
- طريقة قياس سمك الطلاء
يسمح هذا للمشتري بتقييم الأنبوب وفقًا للبيئة الفعلية للغلاف الجوي أو التكثيف الداخلي أو التصنيع بدلاً من الاعتماد على تشطيب مجلفن غير محدد.
حجم الأنبوب الاسمي لا يمثل بشكل مباشر القطر الخارجي المقاس. على سبيل المثال، الأنبوب الملولب الاسمي مقاس 1 بوصة ليس أنبوبًا بقطر خارجي فعلي يبلغ 25.4 ملم.
قبل الإنتاج، يمكننا تأكيد:
- القطر الخارجي الفعلي
- سمك الجدار وسلسلة
- حجم الخيط ومعيار الخيط
- توافق المقبس
- تحمل الطول
- نهاية التربيع
- البيضاوية
- استقامة
- الكتلة لكل متر
وهذا يقلل من عدم تطابق الخيط، وتسرب الاقتران، وتداخل التركيبات، وإعادة صياغة التثبيت. تتعامل ISO 65 بالمثل مع أنابيب الخيوط المصنوعة من الفولاذ الكربوني من خلال سلسلة أبعاد محددة بدلاً من الأبعاد الاسمية بالبوصة وحدها.
| النظام القياسي | المعيار ذو الصلة | نِطَاق |
|---|---|---|
| بريطانية | بس 1387:1985 | المواصفات القديمة للأنابيب الفولاذية الملولبة أو المجوفة أو ذات النهاية العادية أو الملحومة أو القابلة للربط |
| الأوروبية / البريطانية | بس إن 10255 | البديل الحالي للمواصفة BS 1387؛ أنابيب فولاذية غير سبائكية مناسبة للحام والخيوط |
| دولي | ايزو 65 | أنابيب من الصلب الكربوني مناسبة لللولبة طبقاً للمواصفة ISO 7-1 |
| الصينية | جيجابايت/ت 3091 | أنابيب فولاذية ملحومة لتوصيل السوائل ذات الضغط المنخفض |
| مادة صينية | جيجابايت/ت 700 | الفولاذ الهيكلي الكربوني بما في ذلك Q195 وQ215 وQ235 |
| مادة صينية عالية القوة | جيجابايت/ت 1591 | الفولاذ الهيكلي ذو القوة المنخفضة والسبائك المنخفضة؛ تستخدم الإصدارات الحالية تسميات سلسلة Q355 بدلاً من Q345 القديمة |
| مادة يابانية | جيس جي 3101 | الفولاذ المدلفن للهياكل العامة، بما في ذلك SS400 |
| أنبوب ياباني | جيس جي 3444 | أنابيب الصلب الكربوني للأغراض الهيكلية العامة |
| الروسية / الأوراسية | غوست 3262 | أنابيب المياه والغاز الصلب |
| أستم | أستم A53/A53M | الأنابيب الفولاذية الملحومة وغير الملحومة المجلفنة بالغمس الساخن باللون الأسود |
| الجلفنة | إن آيزو 1461 | الطلاءات المجلفنة بالغمس الساخن على منتجات الحديد والصلب المصنعة |
يمكن استخدام الأنبوب لتصنيعقوس سقف الدفيئة التجارية.
بالنسبة لهذا التطبيق، يجب على المشتري تحديد القطر الخارجي، وسمك الجدار، ومسار طلاء الزنك، ونصف قطر الانحناء، والبيضاوية بعد الثني، وتوجيه التماس اللحام، والحد الأدنى من قوة الخضوع، وطريقة الإصلاح المحلية للمناطق المحفورة أو المقطوعة. تعتبر أنابيب Q195 المجلفنة مسبقًا مناسبة للأقواس ذات الشكل الخفيف عندما يسمح التصميم الهيكلي بذلك، في حين يمكن اختيار درجات أعلى قوة لفترات أطول أو لأحمال الرياح والثلوج المتزايدة.
يجب التحقق من أبعاد الأنبوب النهائية والدرجة الهيكلية من قبل مصمم الدفيئة. لا يحل وصف المنتج هذا محل الحسابات الهيكلية الخاصة بالمشروع.
القيم التالية هي الحدود القصوى النموذجية لتحليل الحرارة من معايير المواد المشار إليها. يجب ذكر لاحقة الدرجة الدقيقة، وممارسة إزالة الأكسدة، وسمك المنتج، والإصدار القياسي المطلوب في أمر الشراء.
| درجة | معيار | ج، الحد الأقصى. % | سي، ماكس. % | من، كحد أقصى. % | ف، كحد أقصى. % | س، كحد أقصى. % | عناصر إضافية |
|---|---|---|---|---|---|---|---|
| س195 | جيجابايت/ت 700 | 0.12 | 0.30 | 0.50 | 0.035 | 0.040 | تنطبق متطلبات الدرجة وإزالة الأكسدة |
| س215أ | جيجابايت/ت 700 | 0.15 | 0.35 | 0.60 | 0.045 | 0.050 | مستوى الجودة الصف |
| س235ب | جيجابايت/ت 700 | 0.20 | 0.35 | 1.40 | 0.045 | 0.045 | مستوى الجودة من الدرجة B |
| Q345B، تراث | تعيين سابق لـ GB/T 1591 | 0.20 | 0.50 | 1.70 | 0.035 | 0.035 | ملحوظة: ≥0.07، V ≥0.15، Ti ≥0.20، خاضع للطبعة |
| SS400 | جيس جي 3101 | غير محدد | غير محدد | غير محدد | 0.050 | 0.050 | يتم التحكم في الكربون والمنغنيز من خلال التصنيع والامتثال للملكية الميكانيكية |
| درجة | معيار | الحد الأدنى من قوة الخضوع | قوة الشد | الحد الأدنى من الاستطالة | ملاحظة فنية |
|---|---|---|---|---|---|
| س195 | جيجابايت/ت 700 | 195 ميجا باسكال | 315-430 ميجا باسكال | 33% | قابلية تشكيل عالية للتصنيع الملحوم للخدمة الخفيفة |
| س215أ | جيجابايت/ت 700 | 215 ميجا باسكال | 335-450 ميجا باسكال | 31% | الهياكل العامة المشكلة والملحومة |
| س235ب | جيجابايت/ت 700 | 235 ميجا باسكال | 370-500 ميجا باسكال | 26% | الصف الهيكلي العام المشترك |
| Q345B، تراث | تعيين سابق لـ GB/T 1591 | 345 ميجا باسكال | 470-630 ميجا باسكال | 21% | تحقق من النسخة المطلوبة والسمك |
| SS400 | جيس جي 3101 | 245 ميجا باسكال | 400-510 ميجا باسكال | 17% | تتراوح القيم الموضحة للسمك الشائع بين 5 مم و16 مم |
تتضمن عناصر الفحص الموصى بها ما يلي:
| مرحلة التفتيش | عنصر التحكم |
|---|---|
| المواد الواردة | رقم الحرارة، الدرجة، التركيب الكيميائي، سمك الشريط، وشهادة المطحنة |
| تشكيل | القطر الخارجي، والاستدارة، ومحاذاة الحافة، وموضع التماس اللحام |
| لحام | استمرارية اللحام، وملف تعريف الخرز، وإدخال الحرارة، والاختبار غير المدمر عبر الإنترنت |
| التحجيم | OD، سمك الجدار، البيضاوية، الاستقامة، والطول |
| الجلفنة | مسار الطلاء، كتلة أو سمك الزنك، الاستمرارية، الالتصاق، وإصلاح اللحام |
| إنهاء المعالجة | إزالة الأزيز، والزاوية المائلة، وملف تعريف الخيط، ومقياس الخيط، وملاءمة المقبس |
| الاختبار النهائي | اختبار الشد أو التسطيح أو الانحناء أو التسرب أو الهيدروستاتيكي أو التيار الدوامي حسب الطلب |
| التوثيق | إمكانية تتبع الحرارة، وتقرير الفحص، وتقرير الطلاء، وقائمة التعبئة، ووثيقة EN 10204 |
-
