أنبوب من سبيكة النيكل غير الملحومة ذات الجودة الساطعة والمعصومة من النيكل عالي المحتوى لمبادلات الحرارة المقاومة للتآكل
تفاصيل المنتج

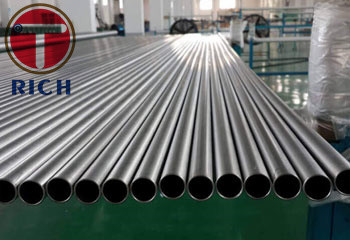

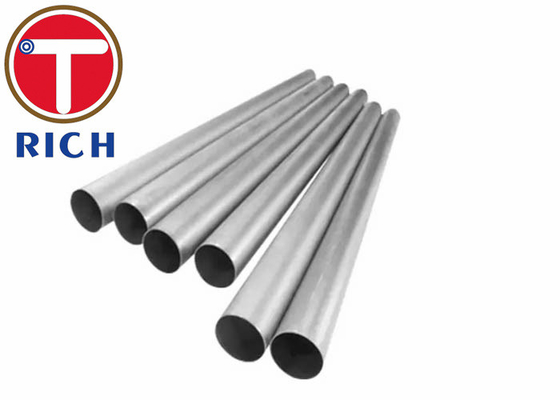

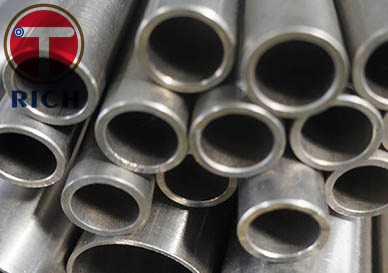

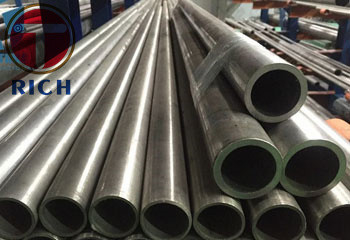

أنبوب سبائك النيكل غير الملحوم
,أنبوب سبائك النيكل UNS N06600
,أنابيب الصلب غير الملحومة للتلدين الساطع
الأنبوب غير الملحوم ASTM B167 UNS N06600 عبارة عن أنبوب من سبائك الحديد والنيكل والكروم مخصص للخدمة المقاومة للتآكل والمقاومة للحرارة. يوفر الحد الأدنى من محتوى النيكل بنسبة 72% مقاومة للتشقق الناتج عن إجهاد أيون الكلوريد، بينما يدعم الكروم بنسبة 14.0-17.0% مقاومة الأكسدة في البيئات ذات درجات الحرارة المرتفعة.
بالنسبة لبناء المبادل الحراري، يمكن توفير الأنبوب في حالة المعالجة على البارد والمُلدن مع سطح لامع وناعم مناسب لتوسيع الأنبوب، والثني، واللحام، والتجميع في حزم الأنابيب. يغطي ASTM B167 الأنابيب والأنابيب غير الملحومة المصنوعة من سبائك النيكل، بينما يتم التحكم في تفاوتات الأبعاد والمتطلبات العامة من خلال ASTM B829.
| غرض | مواصفة |
|---|---|
| منتج | أنبوب مبادل حراري من سبائك النيكل غير الملحومة اللامعة |
| مادة | سبائك النيكل والكروم والحديد |
| معيار | أستم B167 / أسم SB-167 |
| درجة | أونس N06600 |
| التعيين المعادل | سبيكة 600 / دبليو. 2.4816 |
| طريقة التصنيع | سلس، عمل على البارد أو على الساخن |
| القطر الخارجي | 6-127 ملم |
| سمك الجدار | 1-30 ملم |
| طول | 1-12 م؛ أطوال ثابتة أو عشوائية متاحة |
| التسامح الأبعاد | وفقا للمواصفة ASTM B829؛ التسامح أكثر صرامة عن طريق الاتفاق |
| التسامح التطوير التنظيمي | بناءً على قطر الأنبوب وسمك الجدار وحالة التصنيع |
| التسامح مع سمك الجدار | وفقًا لمعيار ASTM B829 أو الرسم المعتمد من قبل المشتري |
| استقامة | مستقيم تجاريًا كما هو مطلوب بواسطة ASTM B167؛ استقامة أكثر إحكاما متاحة بالاتفاق |
| حالة السطح | صلب مشرق، مخلل، صلب غير لامع أو مصقول ميكانيكيا |
| المعالجة الحرارية | يُصلب المحلول في جو وقائي مُحكم، يليه تبريد سريع |
| ينتهي | عادية، مقطعة بشكل مربع، منزوعة الأزيز أو معدة للحام المداري |
| اختبار | اختبار الشد والاختبار الكهربائي الهيدروستاتيكي أو غير المدمر |
| التوثيق | EN 10204 3.1 شهادة المادة ورقم الحرارة وسجلات الفحص |
| التفتيش الاختياري | اختبار التيار الدوامي، واختبار الموجات فوق الصوتية، ومؤشر مديري المشتريات (PMI)، وفحص الأبعاد، وفحص الطرف الثالث |
يتطلب ASTM B167 أن تكون المادة النهائية موحدة في الجودة والحالة، وناعمة، ومستقيمة تجاريًا، وخالية من العيوب الضارة. يجب أن يخضع كل أنبوب إما للاختبار الهيدروستاتيكي أو الاختبار الكهربائي غير المدمر ما لم ينص على خلاف ذلك في أمر الشراء.
يحتوي UNS N06600 على 72.0% من النيكل على الأقل. يوفر مستوى النيكل العالي مقاومة قوية للتشقق الناتج عن إجهاد أيون الكلوريد ويساهم في أداء موثوق به في العديد من البيئات القلوية والمخفضة.
تحتوي السبيكة على 14.0-17.0% كروم. يشكل الكروم طبقة أكسيد واقية تعمل على تحسين مقاومة الأكسدة والعديد من الأجواء ذات درجات الحرارة المرتفعة.
بالنسبة للأنابيب المعالجة على البارد والمُلدنة التي يبلغ قطرها الخارجي 127 مم أو أقل، تحدد ASTM B167 ما يلي:
- الحد الأدنى لقوة الشد: 550 ميجا باسكال
- الحد الأدنى لقوة الخضوع 0.2%: 240 ميجا باسكال
- الحد الأدنى للاستطالة: 30%
توفر هذه القيم الدنيا ليونة كافية للثني وتوسيع الأنبوب وتجميع الأنبوب إلى الأنبوب.
يتم اختيار UNS N06600 على نطاق واسع حيث تكون مقاومة التآكل وقوة درجات الحرارة المرتفعة مطلوبة. تصف البيانات الفنية للشركة المصنعة السبيكة بأنها مناسبة للتطبيقات التي تتطلب مقاومة للتآكل والحرارة، بما في ذلك مكونات الفرن ومعدات المعالجة الكيميائية ومعدات المعالجة الحرارية. يجب تحديد درجة حرارة التصميم الفعلية من خلال الضغط وسمك الجدار والبيئة ورمز التصميم المطبق.
يتم إجراء التلدين اللامع في جو وقائي متحكم فيه للحد من أكسدة السطح. تنتج هذه العملية سطحًا داخليًا وخارجيًا نظيفًا يقلل من إزالة الترسبات الإضافية ويدعم الفحص والتصنيع واللحام.
أحد المخاوف الشائعة في مجال الشراء هو ما إذا كان القطر الخارجي للأنبوب وسمك الجدار متسقين بشكل كافٍ لتوسيع صفائح الأنابيب وتجميع الحزمة.
يمكن أن تشمل مراقبة الإنتاج ما يلي:
- المراقبة المستمرة للـ OD وسمك الجدار
- اختبار التيار الدوامي الكامل
- فحص أبعاد المنطقة النهائية
- قياس البيضاوية
- قطع بطول ثابت
- مراقبة التسامح الخاصة بالعميل
يمكن لتقارير الفحص تحديد القطر الخارجي الفعلي وسمك الجدار وبيضويته وطوله بدلاً من ذكر الأبعاد الاسمية فقط.
يطلب المشترون في كثير من الأحيان تأكيدًا بأن الأنبوب الملدن اللامع خالٍ من مقياس الأكسيد الثقيل والتلوث الحديدي المدمج وبقايا مواد التشحيم والعيوب السطحية.
وبالتالي يمكن أن تشمل إجراءات التوريد ما يلي:
- التلدين في الجو المتحكم فيه
- تنظيف السطح بعد التشكيل
- الفحص البصري تحت الإضاءة الخاضعة للرقابة
- فحص السطح الداخلي
- قياس الخشونة عند تحديدها
- أغطية نهاية واقية وعبوة مقاومة للرطوبة
يجب التعامل مع التلدين اللامع كحالة تصنيع خاضعة للرقابة، وليس مجرد لمسة نهائية تجميلية.
يمكن أن تؤدي بدائل سبائك النيكل إلى مخاطر خطيرة على الخدمة. ولذلك ينبغي أن تظل كل دفعة إنتاج قابلة للتتبع من المواد الخام إلى الشحن النهائي.
تشمل ضوابط الجودة المتاحة ما يلي:
- إمكانية تتبع رقم الحرارة
- تحديد المواد الإيجابية
- التحليل الكيميائي للمغرفة والمنتج
- الاختبارات الميكانيكية
- اختبار الهيدروستاتيكي أو التيار الدوامي
- شهادة إن 10204 3.1
- تفتيش طرف ثالث
- وضع علامات على الدرجة والحجم ورقم الحرارة والمعيار
يتطلب ASTM B167 من الأمر تحديد السبيكة وإصدار المواصفات والحالة والتشطيب والأبعاد وطريقة الاختبار ومتطلبات الشهادة.
| معيار | طلب |
|---|---|
| أستم B167 | أنابيب وأنبوب من سبائك النيكل والكروم غير الملحومة |
| أسم SB-167 | اعتماد ASME لبناء معدات الضغط |
| أستم B829 | المتطلبات العامة للأبعاد والاختبار والتسامح للأنابيب غير الملحومة المصنوعة من سبائك النيكل |
| أستم E8/E8M | اختبار الشد للمواد المعدنية |
| أستم E213 | الفحص بالموجات فوق الصوتية للأنابيب المعدنية والأنابيب عند تحديد ذلك |
| أستم E426 | الفحص الكهرومغناطيسي للمنتجات الأنبوبية غير الملحومة والملحومة عند تحديدها |
| إن 10204 | أنواع وثائق التفتيش، بما في ذلك شهادة 3.1 |
| إن آيزو 6507-1 | اختبار صلابة فيكرز عند الحاجة |
| جيس ح 4552 | أنابيب وأنابيب غير ملحومة من النيكل وسبائك النيكل |
| جيجابايت/ت 15007 | تسميات النيكل وسبائك النيكل ومرجع التركيب الكيميائي |
يجب أن يحدد أمر الشراء الإصدار القياسي الدقيق لأن تغطية السبائك والمعايير المرجعية والمتطلبات الإضافية يمكن أن تتغير بين المراجعات. يتضمن ASTM B167-23 UNS N06600 وسبائك النيكل والكروم الأخرى للأنابيب والأنابيب المقاومة للتآكل والحرارة.
يمكن تركيب الأنابيب غير الملحومة UNS N06600 كأنابيب نقل الحرارة داخل مبادل حراري ذو غلاف وأنبوب يستخدم لتسخين أو تبريد سوائل العمليات المسببة للتآكل.
بالنسبة لهذا التطبيق، تتضمن متطلبات الشراء عادةً ما يلي:
- يمكن التحكم في القطر الخارجي من أجل إزالة دقيقة لثقب الأنابيب
- سمك الجدار مستقر لتصميم الضغط
- سطح صلب مشرق أو نظيف
- اختبار كهربائي غير مدمر كامل الطول

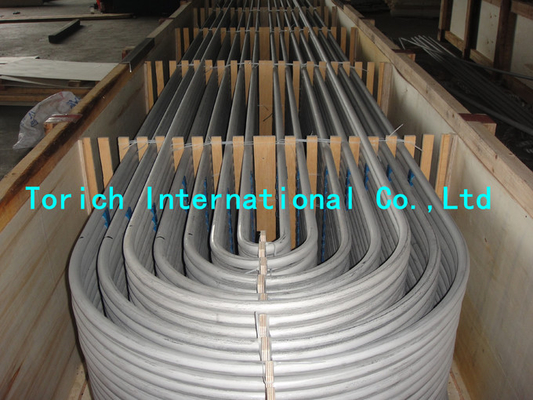

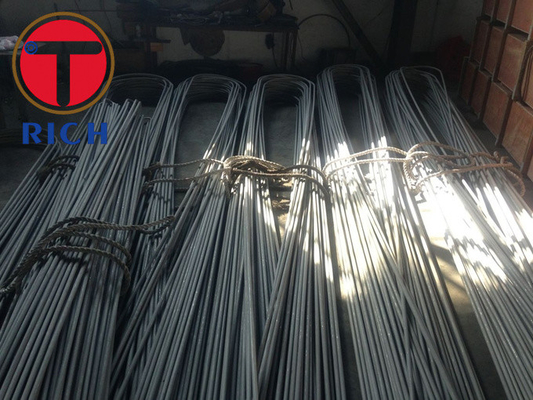

- القدرة على الانحناء لتكوينات أنبوب U
- إمكانية تتبع رقم الحرارة
- نظافة نهاية الأنبوب للحام المداري أو التوسع
- الاختبار الهيدروستاتيكي عند تحديده
يجب أن يأخذ الاختيار النهائي للمواد بعين الاعتبار تكوين سائل العملية، ودرجة حرارة التشغيل، وتركيز الكلوريد، والضغط، وسرعة التدفق، وطريقة التنظيف.
| درجة UNS | ني | كر | الحديد | من | آل | ج | النحاس | سي | س | عناصر أخرى خاضعة للرقابة |
|---|---|---|---|---|---|---|---|---|---|---|
| N06600 | 72.0 دقيقة | 14.0-17.0 | 6.0-10.0 | 1.0 كحد أقصى | -- | 0.15 كحد أقصى | 0.50 كحد أقصى | 0.50 كحد أقصى | 0.015 كحد أقصى | -- |
| N06601 | 58.0-63.0 | 21.0-25.0 | توازن | 1.5 كحد أقصى | 1.0-1.7 | 0.10 كحد أقصى | 1.0 كحد أقصى | 0.50 كحد أقصى | 0.015 كحد أقصى | -- |
| N06603 | توازن | 24.0-26.0 | 8.0-11.0 | 0.15 كحد أقصى | 2.4-3.0 | 0.20-0.40 | 0.50 كحد أقصى | 0.50 كحد أقصى | 0.010 كحد أقصى | تي 0.10-0.25؛ ف 0.020 كحد أقصى؛ الزر 0.01-0.10؛ ص 0.01-0.15 |
| N06690 | 58.0 دقيقة | 27.0-31.0 | 7.0-11.0 | 0.50 كحد أقصى | -- | 0.05 كحد أقصى | 0.50 كحد أقصى | 0.50 كحد أقصى | 0.015 كحد أقصى | -- |
| N06693 | توازن | 27.0-31.0 | 2.5-6.0 | 1.0 كحد أقصى | 2.5-4.0 | 0.15 كحد أقصى | 0.50 كحد أقصى | 0.50 كحد أقصى | 0.010 كحد أقصى | تي 1.0 كحد أقصى؛ ملحوظة 0.5-2.5 |
| درجة UNS | حالة قابلة للتطبيق | قوة الشد، دقيقة. | 0.2% قوة الخضوع، الحد الأدنى. | استطالة، دقيقة. |
|---|---|---|---|---|
| N06600 | صلب على البارد، OD ≥127 مم | 550 ميجا باسكال | 240 ميجا باسكال | 30% |
| N06601 | ملدن على البارد أو على الساخن بجميع المقاسات | 550 ميجا باسكال | 205 ميجا باسكال | 30% |
| N06603 | ملدن على البارد أو على الساخن بجميع المقاسات | 650 ميجا باسكال | 300 ميجا باسكال | 25% |
| N06690 | صلب على البارد، OD ≥127 مم | 586 ميجا باسكال | 240 ميجا باسكال | 30% |
| N06693 | صلب على البارد أو على الساخن، OD ≥127 مم | 690 ميجا باسكال | 345 ميجا باسكال | 30% |
| البند التفتيش | المتطلبات الموصى بها |
|---|---|
| التحليل الكيميائي | التحقق من تكوين UNS N06600 عن طريق التحليل الحراري |
| مؤشر مديري المشتريات | التأكد من هوية النيكل والكروم وسبائك الحديد |
| اختبار الشد | تأكيد الحد الأدنى من الخواص الميكانيكية ASTM B167 |
| اختبار إيدي الحالي | فحص كامل لكل أنبوب |
| اختبار الهيدروستاتيكي | عندما يتم تحديده بدلاً من أو بالإضافة إلى الاختبار الكهربائي |
| التفتيش الأبعاد | OD وسمك الجدار والطول والبيضاوية |
| فحص السطح | الفحص البصري الداخلي والخارجي |
| اختبار الخشونة | عندما تكون قيمة Ra المحددة مطلوبة |
| التسطيح أو إحراق | بالاتفاق عندما يكون التحقق من صحة التصنيع مطلوبًا |
| التوثيق | EN 10204 3.1 شهادة وتقرير فحص |
| إمكانية التتبع | يتم الحفاظ على رقم الحرارة من خلال الإنتاج والتعبئة |
-
