أنبوب الغلاية عالي الضغط ASTM A192 مع هندسة الأضلاع الداخلية المنظمة لنقل الحرارة المحسن
تفاصيل المنتج
الأنبوب الهيكلي الفولاذي الكربوني غير الملحوم
,الأنبوب الفولاذي غير الملحوم ASTM A500
,الأنبوب الفولاذي غير الملحوم للغلايات ذات الضغط العالي

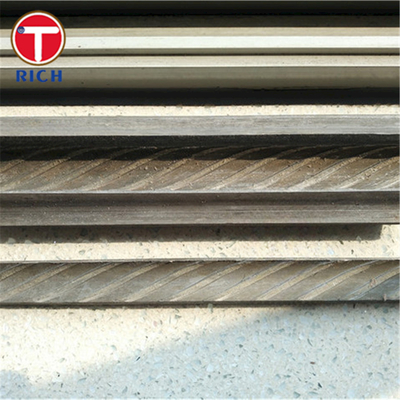

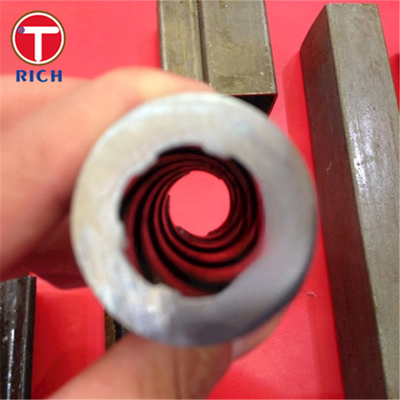

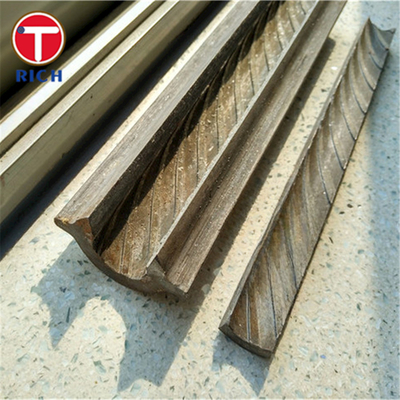

أنابيب الغلايات ASTM A192 وASTM A210 هي عبارة عن أنابيب فولاذية كربونية غير ملحومة يتم تصنيعها بأضلاع حلزونية داخلية يمكن التحكم فيها. يولد السطح الداخلي المضلع تدفقًا دورانيًا، ويحسن خلط جانب الماء، ويعطل الطبقة الحدودية الحرارية، ويساعد في الحفاظ على تبريد جدار الأنبوب المستقر في ظل ظروف التدفق الحراري العالي.
يتم اختيار هذه الأنابيب بشكل شائع لدوائر أفران الغلايات ذات الضغط العالي حيث قد توفر الأنابيب التقليدية ذات التجويف الأملس اضطرابًا داخليًا غير كافٍ عند انخفاض تدفق الكتلة. يجب تحديد درجة المادة، والحد الأدنى المتبقي لسمك الجدار، وهندسة الأضلاع، وتفاوتات الأبعاد، والمعالجة الحرارية، واختبار الضغط بشكل منفصل في أمر الشراء.
| غرض | المواصفات المتاحة |
|---|---|
| منتج | أنبوب مرجل ملحوم داخليًا غير ملحوم |
| مادة | الصلب الكربوني |
| المعايير الأولية | ASTM A192/A192M، ASME SA-192/SA-192M، ASTM A210/A210M، ASME SA-210/SA-210M |
| الدرجات الرئيسية | ASTM A192، ASTM A210 الصف A-1، ASTM A210 الصف C |
| الدرجات البديلة | إن 10216-2 P235GH، JIS G3461 STB410، GB/T 5310 20G |
| عملية التصنيع | أنبوب سلس منتهي على الساخن أو بارد متبوعًا بالسرقة الداخلية الخاضعة للرقابة |
| القطر الخارجي | عادة 31.8-76.2 ملم؛ الأبعاد الأخرى عن طريق المراجعة الهندسية |
| سمك الجدار | عادة 3.0-12.0 ملم، بناءً على الحد الأدنى من الجدار المتبقي أسفل جذر الضلع |
| طول | 1-12 م؛ يتوفر العرض الثابت أو العشوائي أو المقطوع |
| نوع الضلع | أضلاع حلزونية داخلية أحادية البداية أو متعددة البداية |
| هندسة الضلع | ارتفاع الضلع وعرضه وميله وزاوية الرصاص وعدد البدايات حسب الرسم المعتمد |
| التسامح التطوير التنظيمي | وفقًا لمعايير ASTM أو ASME أو EN أو JIS أو GB المعمول بها |
| التسامح الجدار | يتم التحكم فيه على الحد الأدنى من الجدار عند جذر الضلع؛ التسامح الخاص بالمشروع متاح |
| استقامة | عادة ≥1.5 مم لكل متر، أو كما هو محدد في أمر الشراء |
| حالة النهاية | نهايات عادية أو مقطعة بشكل مربع أو منزوعة الأزيز أو معدة للحام ألواح الأنابيب |
| حالة السطح | مخلل، مسفوع بالرصاص، مطلي بالفوسفات، مدهون بقليل من الزيت، أو غير مطلي |
| المعالجة الحرارية | المعالجة الكاملة للتليين أو التطبيع أو تخفيف الضغط وفقًا للدرجة وطريق التصنيع |
| تقتيش | فحص الأبعاد، وقياس شكل الضلع، واختبار الشد، واختبار التسطيح أو الحرق، واختبار الصلابة، والاختبار الهيدروستاتيكي، والاختبار غير التدميري |
| شهادة | إن 10204 3.1؛ التفتيش طرف ثالث متاح |
يتم التحكم في ارتفاع الضلع، وميل الضلع، وزاوية الرصاص، ونصف قطر جذر الضلع، وعدد مرات البدء وفقًا لرسم مقطعي معتمد. يجب إجراء فحص ملف تعريف الضلع عند طرفي الأنبوب وفي المواضع الوسيطة المتفق عليها.
يجب أن تميز مواصفات الشراء بوضوح بين:
- سمك الجدار الاسمي في القسم الناعم
- الحد الأدنى لسماكة الجدار المتبقية تحت جذر الضلع
- الحد الأقصى لارتفاع الضلع
- الحد الأدنى من منطقة التدفق الداخلي
- الانحراف المسموح به لشكل الضلع
تحفز الأضلاع الحلزونية عنصرًا دورانيًا في تدفق بخار الماء. يؤدي ذلك إلى زيادة الخلط الداخلي وتقليل سمك الطبقة الحدودية الحرارية المجاورة لجدار الأنبوب.
تعتمد فائدة الأداء على المجموعة الكاملة من:
- نسبة ارتفاع الضلع إلى التجويف
- الملعب الضلع وزاوية الرصاص
- معدل التدفق الشامل
- جودة البخار
- ضغط التشغيل
- تدفق الحرارة التطبيقية
- اتجاه الأنبوب
لذلك يجب اختيار هندسة البنادق من الحسابات الحرارية الهيدروليكية لمصمم الغلاية بدلاً من البعد العام للكتالوج.
بالنسبة لحسابات الضغط، عادة ما يكون البعد الحرج للجدار هو الحد الأدنى للجدار المتبقي الذي يتم قياسه أسفل أخدود السرقة أو عند جذر الضلع، وليس الجدار الظاهر الذي يتم قياسه عبر الضلع المرتفع.
يمكن أن يشمل فحص الأبعاد لدينا ما يلي:
- رسم خرائط سمك الجدار بالموجات فوق الصوتية
- قياس المقطع العرضي للمعادن
- التحقق من ارتفاع الضلع
- حساب منطقة التجويف
- قياس الانحراف
- فحص استمرارية الضلع من النهاية إلى النهاية
يغطي ASTM A192 أنابيب الغلايات غير الملحومة من الفولاذ الكربوني لخدمة الضغط العالي، بينما يغطي ASTM A210 الغلايات الفولاذية متوسطة الكربون وأنابيب السخان الفائق غير الملحومة في الدرجات A-1 وC.
يتضمن التحقق النموذجي ما يلي:
- تحليل الحرارة
- تحليل المنتج عند الحاجة
- اختبار الشد
- اختبار التسطيح أو الحرق
- اختبار الصلابة
- الاختبار الكهربائي الهيدروستاتيكي أو المسموح به غير المدمر
- فحص الأبعاد
- فحص السطح البصري
- قياس ملف تعريف الضلع الداخلي
من الأخطاء المتكررة في الشراء تحديد سمك الجدار الاسمي فقط مع تجاهل المعدن النازح أثناء السرقة.
قبل الإنتاج، نؤكد:
- جدار البداية ذو الأنبوب الأملس
- الانتهاء من الحد الأدنى من الجدار تحت جذر الضلع
- ارتفاع الضلع
- القطر الداخلي النهائي
- منطقة التدفق الدنيا
- الانحراف المسموح به
وهذا يمنع الأنبوب من تلبية الأبعاد الخارجية بينما يفشل في الحد الأدنى من متطلبات الجدار لتصميم الضغط.
لا يحدد معيار المواد وحده هندسة الأداء الحراري للأنبوب المثقوب داخليًا. يجب الاتفاق بشكل منفصل على أبعاد الضلع بين مصمم الغلاية والمشتري والشركة المصنعة للأنابيب.
يمكن أن تتضمن سجلات التفتيش ما يلي:
- ارتفاع الضلع
- الملعب الضلع
- زاوية الرصاص
- يبدأ عدد الضلع
- نصف قطر الجذر الضلع
- منطقة التدفق الداخلي
- صور شخصية أو قياسات طبق الأصل
يوفر هذا دليلاً يمكن تتبعه على أن الأنبوب المرفق يتوافق مع تصميم الغلاية المعتمد.
قد يفي الأنبوب المثقوب داخليًا بخصائص المواد ولكنه لا يزال يخلق مشاكل في التصنيع إذا لم يتم التحكم في نهايات الأنبوب أو البيضاوية أو الإجهاد المتبقي أو إنهاء الضلع.
تشمل عناصر التحكم المتوفرة ما يلي:
- مناطق ذات نهاية ناعمة للحام
- نفاذ الضلع المتحكم فيه
- نهايات مقطوعة ومربعة
- فحص الأبعاد المحلية في مناطق اللحام
- حالة طبيعية أو تخفيف التوتر
- الفحص الكلي للقسم النهائي
- دعم تأهيل إجراءات اللحام باستخدام مواد الإنتاج
| معيار | نِطَاق |
|---|---|
| أستم A192/A192M | أنابيب غلايات غير ملحومة من الفولاذ الكربوني لخدمة الضغط العالي |
| ASME SA-192/SA-192M | مواصفات مادة كود الغلاية ASME المطابقة لـ ASTM A192 |
| أستم A210/A210M | غلاية وأنابيب تسخين غير ملحومة من الفولاذ متوسط الكربون |
| ASME SA-210/SA-210M | مواصفات مادة كود الغلاية ASME المقابلة لـ ASTM A210 |
| أستم A450/A450M | المتطلبات العامة للغلايات الكربونية والفولاذية منخفضة السبائك وأنابيب المبادلات الحرارية |
| إن 10216-2 | أنابيب فولاذية غير ملحومة لأغراض الضغط عند درجة حرارة مرتفعة |
| جيس G3461 | أنابيب الصلب الكربوني للغلايات والمبادلات الحرارية |
| جيجابايت/ت 5310 | أنابيب وأنابيب فولاذية غير ملحومة للغلايات ذات الضغط العالي |
تُستخدم الأنابيب المثقوبة داخليًا كأنابيب جدارية مائية تحمل الضغط في مناطق الأفران ذات التدفق الحراري العالي. تزيد الأضلاع من اضطراب جانب الماء وتساعد على تثبيت تبريد الأنبوب حيث يسمح تصميم التشغيل بتدفق كتلة أقل مما هو مقبول عادةً للأنابيب ذات التجويف الأملس.
بالنسبة لهذا التطبيق، يجب أن تحدد مواصفات الشراء ما يلي:
- ضغط تصميم الغلاية
- تصميم درجة حرارة المعدن
- نطاق التدفق الحراري
- تدفق كتلة الماء والبخار
- اتجاه الأنبوب
- درجة المادة
- الحد الأدنى من الجدار في جذر الضلع
- هندسة الضلع
- طول لحام ذو نهاية ناعمة
- مطلوب NDT
- كود بناء الغلايات المطبق
القيم أدناه هي الحد الأقصى أو متطلبات النطاق في نسبة الكتلة. يجب أن يتبع القبول النهائي الإصدار الدقيق للمعيار المحدد وتقرير اختبار المطحنة المعتمد.
| درجة | ج | سي | من | ص | س |
|---|---|---|---|---|---|
| أستم A192 / أسمي سا-192 | 0.06-0.18 | .250.25 | 0.27-0.63 | .035.035 | .035.035 |
| ASTM A210 الصف A-1 / ASME SA-210 A-1 | .20.27 | ≥0.10 | .90.93 | .035.035 | .035.035 |
| ASTM A210 الصف C / ASME SA-210 C | .30.35 | ≥0.10 | 0.29-1.06 | .035.035 | .035.035 |
| إن 10216-2 P235GH | .160.16 | .30.35 | 0.60-1.20 | .00.025 | .020.020 |
| جيس G3461 STB410 | .30.32 | .30.35 | 0.30-0.80 | .035.035 | .035.035 |
تتضمن تركيبة ASTM A192 المنشورة 0.06-0.18% كربون، 0.27-0.63% منجنيز، حد أقصى 0.035% فوسفور، حد أقصى 0.035% كبريت، حد أقصى 0.25% سيليكون.
تختلف الخواص الميكانيكية باختلاف أبعاد المنتج، واتجاه الاختبار، والمعالجة الحرارية، وإصدار المعيار الحاكم. القيم الواردة أدناه هي خصائص الحد الأدنى لدرجة حرارة الغرفة المحددة بشكل شائع.
| درجة | الحد الأدنى من قوة الشد | الحد الأدنى من قوة العائد | الحد الأدنى من الاستطالة | حد الصلابة النموذجي |
|---|---|---|---|---|
| أستم A192 / أسمي سا-192 | 325 ميجا باسكال | 180 ميجا باسكال | 35% | 77 إتش آر بي |
| ASTM A210 الصف A-1 / ASME SA-210 A-1 | 415 ميجا باسكال | 255 ميجا باسكال | 30% | 79 إتش آر بي |
| ASTM A210 الصف C / ASME SA-210 C | 485 ميجا باسكال | 275 ميجا باسكال | 30% | 89 إتش آر بي |
| إن 10216-2 P235GH | 360-500 ميجا باسكال | 235 ميجا باسكال | 25% | وفقا لحالة التسليم |
| جيس G3461 STB410 | 410 ميجا باسكال | 245 ميجا باسكال | 25% | وفقا لمتطلبات JIS |
إذا كان لديك سؤال آخر، فلا تتردد في الاتصال معي.
-
