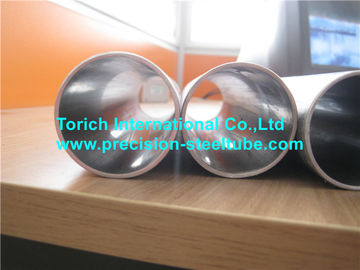

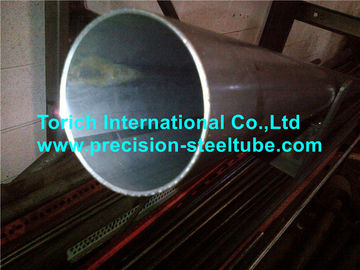

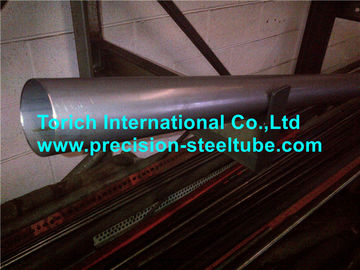

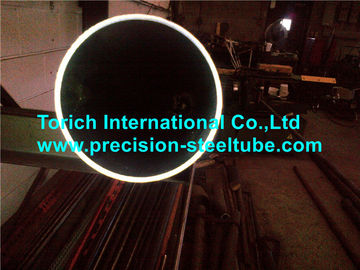

جولة SAE J525 الصلب الملحومة صلب مسحوبة على البارد أنبوب لقطع غيار السيارات
تفاصيل المنتج
لحام فولاذ أنبوب,المقاومة الملحومة الكهربائية أنابيب الصلب
,electric resistance welded steel tube
SAE J525 أنابيب صلب منخفض الكربون المطاوعة بالبرد والمسحوبة للإنحناء والإشعال
التطبيقات:للإنحناء والإشعال في قطع غيار السيارات
تفاصيل سريعة:
مجموعة الأحجام: O.D.:6-350mm W.T.:1-15mm L: حسب طلب العميل
الصف: الفولاذ منخفض الكربون
التصنيع والإنتاج:ERW + DOM
يتم تصنيع الأنابيب من الفولاذ المطاطي المسطح في شكل أنبوبي ، يتم ربط حوافها ودمجها معًا عن طريق لحام المقاومة الكهربائية.
بعد التشكيل واللحام ، يتم تطبيع الأنابيب وتخضع لعملية سحب باردة تؤدي إلى خفض الحد الأدنى لمساحة المقطع العرضي بنسبة 15 ٪ ،من بينها 8% تتكون من تقليل سمك الجداربعد المعالجة الباردة ، يجب أن يتم تطبيع الأنابيب عن طريق طريقة خاضعة لسيطرة الغلاف الجوي لإنتاج منتج نهائي يلبي متطلبات SAE J525.
الوصف:
أنابيب ميكانيكية مصنوعة من الصلب المطاط الساخن أو البارد.
تغطي أنابيب من الفولاذ منخفض الكربون المطاوئة بالمقاومة الكهربائية للاستخدام كأنابيب ميكانيكية
الميزة:
مركزية جيدة، سعر أفضل من السماح.
| الجدول 1 - التسامح بين القطر الخارجي للأنابيب | |||||||
| الأنابيب الاسمية OD mm | التسامح OD ± mm | التسامح ID ± mm | |||||
| إلى 950 | 0.05 | 0.05 | |||||
| أكثر من 9.50 إلى 15.88 | 0.06 | 0.06 | |||||
| أكثر من 15.88 إلى 50.80 | 0.08 | 0.08 | |||||
| أكثر من 50.8 إلى 63.50 | 0.10 | 0.10 | |||||
| أكثر من 63.50 إلى 76.20 | 0.13 | 0.13 | |||||
| أكثر من 76.20 إلى 100.00 شاملة | 0.15 | 0.15 | |||||
| يجب أن لا تتجاوز نسبة التسامح WT 10% | |||||||
| الجدول 2 - تحمل سمك جدار الأنابيب | |||||||
| الاسمية سمك الجدار | الدفع الجمركي الاسمي من خلال 22 ملم ± ملم | الدفع الجمركي الاسمي 22-48ملم ± ملم | الدفع الجمركي الاسمي 48-100ملم ± ملم | ||||
| 0.89 | 0.05/0.05 | 0.05/0.05 | 0.05/0.05 | ||||
| 1.00 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.25 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.50 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.65 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.00 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.11 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.410 | 0.05/0.05 | 0.05/0.08 | 0.08/008 | ||||
| 2.500 | 0.05/0.08 | 0.05/0.10 | 0.08/008 | ||||
| 2.770 | 0.05/0.08 | 0.05/0.10 | 0.08/008 | ||||
| 3.000 | 0.05/0.08 | 0.05/0.10 | 0.08/008 | ||||
| 3.050 | 0.05/0.08 | 0.05/0.10 | 0.08/008 | ||||
| 3.40 | - | 0.05/0.10 | 0.08/008 | ||||
| 3.75 | - | 0.05/0.10 | 0.08/008 | ||||
| 4.00 | - | 0.08/010 | 0.08/010 | ||||
| 4.19 | - | 0.08/010 | 0.08/010 | ||||
| 4.57 | - | 0.10/0.10 | 0.08/013 | ||||
| 5.00 | - | 0.10/0.13 | 0.10/0.13 | ||||
| الجدول 2 - المتطلبات الكيميائية | |||||||
| العنصر | % | ||||||
| الكربون | 0.06-0.18 | ||||||
| المانغنيز | 0.30 إلى 060 | ||||||
| الفوسفروس | 0.040 على الأكثر | ||||||
| الكبريت | 0.050 على الأكثر | ||||||
| الجدول 3 - الخصائص الميكانيكية | |||||||
| الخصائص | القيمة | ||||||
| قوة التسليم، دقيقة | 170 ميجا بايت | ||||||
| القوة المطلقة، دقيقة | 310 مبا | ||||||
| الطول في 50 ملم، دقيقة | 35% | ||||||
| صلابة (روكويل B) ، max | 65.00 | ||||||
إنتاج وعينة:
منشورات SAE للمعايير ذات الصلة:
SAE J409 تحليل المنتج - الاختلافات المسموح بها من التحليل الكيميائي المحدد للحرارة أو الصب
صب الصلب
أدوات الأنبوب الهيدروليكية SAE J514
SAE J533 المصابيح للأنابيب
SAE J1677 اختبار وإجراءات أنابيب النيكل من الفولاذ منخفض الكربون والنحاس
SAE J1065 ضغط العمل المرجعي العادي للأنابيب الهيدروليكية الصلبة
الصيغة SAE J1453 التثبيت - O حلقة وجه الختم
متطلبات الأداء:
اختبار التسطيح - SAE1677
اختبار الإشعال- SAE1677
اختبار التسطيح العكسي- SAE1677
اختبار التوسع- SAE1677
اختبار القسوة- SAE1677
اختبار السحب- SAE1677
اختبار الإطالة- SAE1677
اختبار الضغط- SAE1677
الاختبار الكهربائي غير المدمر- SAE1677
شهادة الاختبار:EN10204 3.1 ب
النظافة- الأسطح الداخلية والخارجية للأنابيب هي تجاريا مشرقة ونظيفة، وخالية من الدهون، وسلال أكسيد، وترسبات الكربون،وأي تلوث آخر لا يمكن إزالته بسهولة بواسطة مواد التنظيف المستخدمة عادة في مصانع التصنيع
الحماية من التآكل- يتم حماية الجزء الداخلي والخارجي من الأنابيب النهائية من التآكل أثناء الشحن والتخزين العادي.يمكن إزالة المركب الوقائي للتآكل بسهولة بواسطة عوامل التنظيف المستخدمة عادة في التصنيع بعد فترات التخزين العادية.
التعبئة- يتم تعبئة الأنابيب بطريقة تسمح لنقلها وتخزينها عادة في حزم ذات شكل هكساجونال مع أشرطة قوية وخيط رفع لتحميل وتفريغ.يمكن أيضا اتباع متطلبات المشتري واتفاق.
-
