| الـ MOQ: | 5MT |
| سعر: | USD600-900 per ton |
| التعبئة والتغليف القياسية: | مكافحة الصدأ الحماية، في حزم مع التعبئة صالحة للإبحار |
| فترة التسليم: | 30 ~ 40days |
| طريقة الدفع: | خطاب الاعتماد، د/أ، د/ف، تي/تي |
| القدرة على التوريد: | 6000MT/Month |

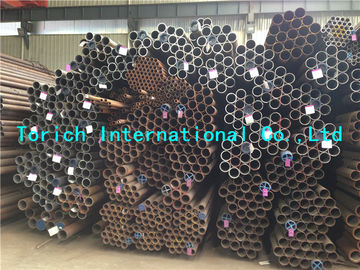

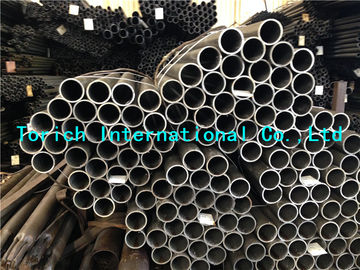

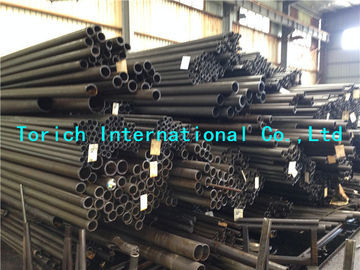

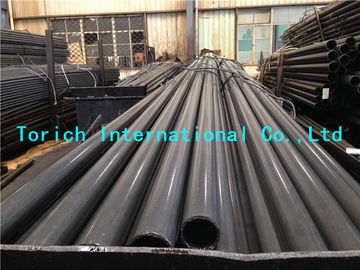

تم تصميم أنابيب الفولاذ الدائرية بدون خيوط EN 10297-1 للتطبيقات الميكانيكية والهندسية العامة حيث القوة والاتساق الأبعاد والقدرة على العملوالخصائص الميكانيكية الموثوقة مطلوبةيتضمن المعيار أنابيب بلا خيوط من الفولاذ غير المسبوب والأسود المقدمة في فئات الفولاذ المحددة وشروط التسليم.
بالنسبة للمشتريات الهندسية العامة ، E235 ، E275 ، E315 ، E355 ، E470 هي الصفوف الهيكلية المحددة عادة.حد أقصى من قوة الصلبة تتراوح من 235 MPa إلى 470 MPa اعتمادا على الصف وسمك الجداريمكن توفير الأنابيب المنتهية ساخنة، والسحب البارد، أو مطاط البارد وفقا للدقة الأبعاد المطلوبة، جودة السطح، وعملية التصنيع اللاحقة.
| البند | المواصفات |
|---|---|
| المنتج | أنابيب فولاذية دائرية بلا خيوط لأغراض الهندسة الميكانيكية والعمومية |
| المواد | الفولاذ الهندسي غير السليج والسليج |
| المعيار | EN 10297-1 |
| الدرجات النموذجية | E235, E275, E315, E355, E470 |
| أرقام الفولاذ | 1.0308، 1.0225، 1.0236، 1.0580، 1.0536 |
| عملية التصنيع | غير مقبوضة بالخيوط |
| القطر الخارجي | ما يقرب من 10.0-610 ملم، مع مراعاة طريق التصنيع والصنف |
| سمك الجدار | ما يقرب من 1.0-100 ملم، مع مراعاة OD والصنف وطريقة الإنتاج |
| الطول | 1-12 م؛ الأحجام الثابتة والقطع على طول متاحة |
| التسامح مع OD | بالنسبة لـ D ≤219.1 ملم: ±1% أو ±0.5 ملم، أيهما أكبر؛ بالنسبة لـ D >219.1 ملم: عادة ±1% |
| سمك الحائط | عادة ±12.5 ٪ أو ±0.4 ملم ، أيهما أكبر لـ D ≤219.1 ملم ؛ الأنبوبات ذات القطر الكبير تعتمد على نسبة T / D |
| التوالي | يتم التحكم بها وفقًا لمعيار EN 10297-1 ومتطلبات الأبعاد المتفق عليها |
| حالة سطح | السطح الأسود، المخلل، المفجر بالرصاص، المزروع بالزيت، أو المصنّع، حيثما هو محدد |
| النهايات | من غير القطع المربع أو المقطوعة أو المصنعة حسب طلب الشراء |
| المعالجة الحرارية / حالة التسليم | +AR كما مطوّل، +N عادي أو عادي مطوّل؛ يعتمد على الجودة |
| التفتيش | التحليل الكيميائي، اختبار السحب، الفحص الأبعاد، الفحص البصري؛ يمكن تحديد NDT |
| الوثائق | يمكن تقديم وثائق التفتيش حسب المعيار EN 10204 عندما يتم تحديدها في طلب الشراء |
يُميز هيكل التسامح الأبعاد EN 10297-1 بين التسامح بين القطر الخارجي وتسامح سمك الجدار.مع تسامح الجدار للأحجام الكبيرة التي تتأثر بنسبة سمك الجدار إلى قطر.
مسألة شراء متكررة للأنابيب الميكانيكية هي ما إذا كان OD المطلوب وسمك الجدار يترك إعفاء كاف من المعالجة دون خلق نفايات مادة مفرطة.لذلك يمكن التحكم في الإنتاج وفقًا لرسم المكون النهائي بدلاً من حجم أنبوب اسمي فقط. يمكن تضمين OD و ID و سمك الجدار و التبيض و الاستقامة و طول القطع في مواصفات الشراء. بالنسبة للأبعاد القياسية EN 10297-1 ،يتم اختيار معدل التراخيص المسموح به للجهاز والجدار وفقًا لقطر الأنابيب ونسبة T / D؛ يمكن مناقشة أبعاد أكثر ضيقة للأنابيب المسحوبة باردة أو المصنعة إذا كان ذلك ممكنا من الناحية التقنية.
لا تكفي نوع الصلب لوحده للمشتريات الهندسية. يمكن أن تعتمد الخصائص الميكانيكية على سمك الجدار وحالة التسليم. لهذا السبب، فإن الخصائص الميكانيكية يمكن أن تعتمد على سمك الجدار وحالة التسليم.يجب أن تحدد مواصفات الشراء المزيج الكامل من الصف EN 10297-1على سبيل المثال ، يمكن توفير E235-E355 في ظروف + AR أو + N اعتمادًا على المتطلبات ،بينما يرتبط E470 عادةً بشروط تسليم +AR في جداول الخصائص القياسيةهذا يتجنب مقارنة شهادات المواد فقط باسم الفولاذ مع تجاهل حالة التسليم.
المشترون المحترفون يحتاجون عادة إلى التأكد من أن الأنبوب المورد يتوافق مع الجودة المطلوبة بدلا من الحصول فقط على تسمية عامة للمواد.خصائص السحب، الأبعاد، وتعريف التصنيع، ونتائج التفتيش يمكن أن تتطابق مع الحرارة المطلوبة أو دفعة الإنتاج.يجب تحديد وثائق التفتيش في مرحلة التحقيق عندما تكون تتبع المواد مطلوبةهذا مهم بشكل خاص لـ E470 ، الذي سيطر على عناصر السبائك الصغيرة مثل V و Nb بالإضافة إلى كيمياء C-Si-Mn.
| النظام القياسي | المعيار / المرجع المعني | النطاق |
|---|---|---|
| إين | EN 10297-1 | أنابيب دائرية من الفولاذ بدون خياطة لأغراض الهندسة الميكانيكية والهندسة العامة؛ من الفولاذ غير السليج والأسليج |
| ASTM | أيه إس تي إم أيه 519 | أنابيب ميكانيكية من الفولاذ اللاسلكي |
| الـ JIS | JIS G3445 | أنابيب من الفولاذ الكربوني لأغراض هيكلية للآلات |
| GB | GB/T 8162 | أنابيب فولاذية بلا غرز لأغراض هيكلية |
| GOST | GOST 8732 / GOST 8734 | أنابيب فولاذية غير منسقة مشوهة ساخنة أو مشوهة باردة |
تغطي هذه المعايير فئات منتجات مماثلة ولكنها ليست قابلة للتبادل تلقائيًا.يجب التحقق من شروط التسليم بشكل فردي قبل الاستبدال.
يمكن استخدام أنبوب فولاذي دائري بدون خيوط EN 10297-1 كمصدر ابتدائي مجوف لتصنيع غطاء محوري لآلات البناء.يتم قطع الأنبوب إلى الطول الفارغ المطلوب، وبعد ذلك تحولت وحفر إلى أبعاد OD والإعلان النهائيةيمكن أن توفر الدرجة المناسبة مثل E355 القوة المطلوبة لجسم البوشينج المصنعة في حين أن البناء السلس يوفر مادة موحدة حول محيط التصنيع.يجب أن يستند اختيار الدرجة النهائية إلى حمولة المكون، المخصصات المعدنية، ومتطلبات المعالجة الحرارية، والرسومات الهندسية.
يقدم الجدول التالي حدود كيميائية تمثيلية لمعيار EN 10297-1 لخمسة فئات محددة بشكل شائع من سلسلة E. يتم إعطاء القيم كنسبة مئوية من الكتلة.
| الدرجة | فولاذ رقم | C % | % | م % | P Max. % | S Max. % | % | ن ماكس % | نب ماكس. % | V % |
|---|---|---|---|---|---|---|---|---|---|---|
| E235 | 1.0308 | ≤0.17 | ≤0.35 | ≤1.20 | 0.030 | 0.035 | ... | ... | ... | ... |
| E275 | 1.0225 | ≤0.21 | ≤0.35 | ≤1.40 | 0.030 | 0.035 | ... | ... | ... | ... |
| E315 | 1.0236 | ≤0.21 | ≤0.30 | ≤1.50 | 0.030 | 0.035 | ... | ... | ... | ... |
| E355 | 1.0580 | ≤0.22 | ≤0.55 | ≤1.60 | 0.030 | 0.035 | ... | ... | ... | ... |
| E470 | 1.0536 | 0.16-0.22 | 0.10-0.50 | 1.30-170 | 0.030 | 0.035 | ≥0.010 | 0.020 | 0.07 | 0.08-0.15 |
الخصائص الميكانيكية تختلف مع سماكة الجدار. تمثل القيم التالية الحد الأدنى للمتطلبات المبلغ عنها للأنابيب الخالية من اللحم من سلسلة EN 10297-1 E.ReH هي أقصى قوة تسريب و Rm هي أقصى قوة سحبL و T تشير إلى التمدد الطولي والعرضي.
| الدرجة | شروط التسليم | سمك الجدار | أقصى قوة عائد ReH | قوة الشد Rm | الحد الأدنى من التمدد L / T |
|---|---|---|---|---|---|
| E235 | +AR أو +N | T ≤16 ملم | 235 مبا | 360 مبا | 25% / 23% |
| E275 | +AR أو +N | T ≤16 ملم | 275 مبا | 410 MPa | 22% / 20% |
| E315 | +AR أو +N | T ≤16 ملم | 315 مبا | 450 مبا | 21% / 19% |
| E355 | +AR أو +N | T ≤16 ملم | 355 مبا | 490 MPa | 20% / 18% |
| E470 | +AR | T ≤16 ملم | 470 MPa | 650 مبا | 17% / 15% |
بالنسبة للقطع الأكثر سمكًا ، تنخفض أقصى قوة الانسحاب وفقًا لمدى السماكة المحدد في المعيار. القيم النموذجية هي:
| الدرجة | T ≤16 ملم | > 16-40 ملم | > 40-65 ملم | > 65-80 ملم | > 80-100 ملم |
|---|---|---|---|---|---|
| E235 | 235 مبا | 225 مبا | 215 مبا | 205 مبا | 195 مبا |
| E275 | 275 مبا | 265 مبا | 255 مبا | 245 مبا | 235 مبا |
| E315 | 315 مبا | 305 مبا | 295 مبا | 280 مبا | 270 مبا |
| E355 | 355 مبا | 345 مبا | 335 مبا | 315 مبا | 295 مبا |
| E470 | 470 MPa | 430 مبا | ... | ... | ... |
المصنعين يمكنهم أيضاً التجارة
بشكل عام، هو 10-15 أيام إذا كانت البضائع في المخزون، أو هو 30-40 يوما إذا كانت البضائع ليست في المخزون، وفقا للكمية.
نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج لدفع تكلفة الشحن.
الدفع ≤ 2000 دولار أمريكي، 100٪ مقدماً. الدفع ≥ 2000 دولار أمريكي، 30٪ T / T مقدماً، الرصيد قبل الشحن. إذا كان لديك سؤال آخر، يرجى الشعور بالحرية في الاتصال بي.
