أنبوب الفولاذ الكربوني الخالي من اللمسات ASTM A530/A530M لخدمة المرجل عالي الضغط
الخصائص الأساسية
مكان المنشأ:
الصين وتشجيانغ
الاسم التجاري:
TORICH
الشهادة:
ISO9001, ISO14001, TS16949
رقم الطراز:
ASTM A530
تداول العقارات
الحد الأدنى لكمية الطلب:
1 طن
سعر:
قابل للتفاوض
شروط الدفع:
خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون،
القدرة على التوريد:
5000 طن في السنة
ملخص المنتج
أنبوب فولاذي كربوني متخصص ASTM A530 للغلايات عالية الضغط ASTM A530/A530M هو مواصفات المتطلبات العامة لأنابيب الفولاذ الكربوني والسبائك المتخصصة. يحدد المتطلبات المشتركة للتصنيع والأبعاد والتفاوتات والاختبار والفحص والشهادات ووضع العلامات وقبول الأنابيب المقدمة وفقًا لمواصفات منتجات ASTM المعمول بها. ...
تفاصيل المنتج
إبراز:
أنبوب ملحوم astm a530
,أنبوب ملحوم للتبريد التلقائي
,أنبوب فولاذي ملحوم للتبريد التلقائي
Material:
الفولاذ الكربوني غير الملحوم
General Standard:
أستم A530/A530M
Recommended Product Standard:
أستم A106/A106M
Available Grades:
A106 الصف أ، الصف ب، الصف ج؛ A524 الصف الأول، الصف الثاني
Manufacturing Process:
سلس، مصقول على الساخن أو مسحوب على البارد وفقًا لمواصفات المنتج المعمول بها
Outside Diameter:
مصادر القدرة النووية 1/8 وما فوق؛ تخصيص OD متاح وفقًا لمعايير المنتج والنظام
Wall Thickness:
الجدول 10 إلى XXS أو سمك الجدار الاسمي/الحد الأدنى المحدد
Length:
1-12 م، قابلة للتخصيص
وصف المنتج
أنبوب فولاذي كربوني متخصص ASTM A530 للغلايات عالية الضغط
ASTM A530/A530M هو مواصفات المتطلبات العامة لأنابيب الفولاذ الكربوني والسبائك المتخصصة. يحدد المتطلبات المشتركة للتصنيع والأبعاد والتفاوتات والاختبار والفحص والشهادات ووضع العلامات وقبول الأنابيب المقدمة وفقًا لمواصفات منتجات ASTM المعمول بها.
بالنسبة لأنابيب الغلايات ذات درجات الحرارة والضغوط العالية، تعتبر درجات ASTM A106 A و B و C من أكثر درجات الفولاذ الكربوني ذات الصلة المستخدمة جنبًا إلى جنب مع المتطلبات العامة لـ ASTM A530. لشراء أنابيب بخار الغلايات عالية الضغط، يجب أن يحدد الطلب الكامل كلاً من ASTM A530/A530M ومواصفات المنتج والدرجة المعمول بها، مثل ASTM A106 Grade B.
المواصفات
| البند | المواصفات |
|---|---|
| المادة | فولاذ كربوني بدون لحام |
| المعيار العام | ASTM A530/A530M |
| معيار المنتج الموصى به | ASTM A106/A106M |
| الدرجات المتاحة | A106 Grade A, Grade B, Grade C; A524 Grade I, Grade II |
| عملية التصنيع | بدون لحام، مصقول على الساخن أو مسحوب على البارد وفقًا لمواصفات المنتج المعمول بها |
| القطر الخارجي | NPS 1/8 وما فوق؛ قطر خارجي مخصص متاح وفقًا لمعيار المنتج والطلب |
| سمك الجدار | جدول 10 إلى XXS أو سمك جدار اسمي/أدنى محدد |
| الطول | 1-12 متر، قابل للتخصيص |
| تفاوت سمك الجدار | عادةً ما يكون الحد الأدنى للتفاوت -12.5٪؛ يختلف التفاوت الإيجابي مع نسبة NPS ونسبة t/D وفقًا لـ ASTM A530 |
| تفاوت القطر الخارجي | وفقًا لجدول تفاوت الأبعاد ASTM A530 |
| تفاوت طول القطع | الطول المحدد: لا يوجد تفاوت سالب؛ بشكل عام يصل إلى +6 مم للأنابيب بدون لحام/الملحومة المغطاة بـ A530 |
| الاستقامة | مستقيمة تجاريًا؛ يمكن الاتفاق على استقامة أدق عند الشراء |
| حالة السطح | مصقول على الساخن، مسحوب على البارد، عاري، مدهون بالزيت، مخلل أو مطلي للحماية حسب المواصفات |
| المعالجة الحرارية | وفقًا لمواصفات المنتج المعمول بها؛ يتم معالجة أنابيب ASTM A106 المسحوبة على البارد حراريًا عند درجة لا تقل عن 650 درجة مئوية بعد السحب على البارد النهائي |
| نهاية الأنبوب | نهاية عادية، نهاية مشطوفة أو نهاية مشغلة آليًا |
| الاختبار | اختبار الشد، اختبار الضغط الهيدروستاتيكي/NDE واختبارات أخرى مطلوبة بموجب مواصفات المنتج المعمول بها |
| وثائق الفحص | توفر وثائق معادلة لـ EN 10204 3.1 عند تحديدها تعاقديًا |
| وضع العلامات | المعيار، الدرجة، الحجم، رقم الدفعة وتعريف الشركة المصنعة حسب الاقتضاء |
الخصائص الرئيسية
يوفر ASTM A530 إطارًا موحدًا للأبعاد ومراقبة الجودة لأنابيب الضغط المتخصصة. بالنسبة للأنابيب بدون لحام والملحومة بدون مادة حشو، يتم التحكم في الحد الأدنى لسمك الجدار عند أي نقطة بشكل عام ليكون أقل من السماكة الاسمية بنسبة لا تزيد عن 12.5٪.
بالنسبة لـ NPS 1/8 إلى NPS 2 1/2، يمكن أن يصل تفاوت سمك الجدار الإيجابي المسموح به إلى +20٪. بالنسبة لـ NPS 3 إلى NPS 18، يبلغ الحد الأعلى للتفاوت النموذجي +22.5٪ عندما تكون نسبة t/D 5٪ أو أقل و +15٪ عندما تكون نسبة t/D أكبر من 5٪.
بالنسبة لأنابيب الفولاذ الكربوني بدون لحام ذات درجات الحرارة العالية ASTM A106، تزداد قوة الشد الدنيا من 330 ميجا باسكال للدرجة A إلى 415 ميجا باسكال للدرجة B و 485 ميجا باسكال للدرجة C. تزداد قوة الخضوع الدنيا بشكل متناسب من 205 ميجا باسكال إلى 240 ميجا باسكال و 275 ميجا باسكال.
مزايا لدينا
فصل واضح بين المتطلبات العامة لـ A530 ودرجة المادة الفعلية
نحدد مواصفات المنتج ودرجة المادة المعمول بها في عروض الأسعار ووثائق الإنتاج و MTCs، مثل ASTM A106 Grade B مع المتطلبات العامة لـ ASTM A530. هذا يقلل من خطر استلام أنابيب تلبي القواعد الأبعاد ولكنها لا تلبي الخصائص الميكانيكية أو الكيميائية المطلوبة لدرجات الحرارة العالية.
سمك جدار أدنى متحكم فيه لتصميم الضغط
يحد ASTM A530 عادةً من السماكة الأقل للأنابيب بدون لحام والملحومة بدون مادة حشو بنسبة 12.5٪ أقل من سمك الجدار الاسمي المحدد. يمكن فحص سمك الجدار عن طريق قياس سمك الموجات فوق الصوتية المعايرة، ويمكن الاتفاق على تفاوتات أكثر صرامة خاصة بالمشتري قبل الإنتاج.
وثائق حرارية واختبارات قابلة للتتبع
يمكن توفير المواد مع تعريف رقم الدفعة الذي يربط الأنبوب النهائي بالتحليل الكيميائي ونتائج الشد وفحص الأبعاد وسجلات اختبار الضغط الهيدروستاتيكي أو الاختبارات غير المدمرة. يمكن للمشترين تحديد متطلبات فحص إضافية وتعريف فردي للأنبوب وفحص طرف ثالث قبل الشحن.
معايير التنفيذ
| نظام المعايير | المعيار ذو الصلة | النطاق |
|---|---|---|
| ASTM | ASTM A530/A530M | المتطلبات العامة لأنابيب الفولاذ الكربوني والسبائك المتخصصة |
| ASTM | ASTM A106/A106M | أنابيب الفولاذ الكربوني بدون لحام لخدمة درجات الحرارة العالية |
| ASME | ASME SA-106 | مواصفات مادة غلايات وأوعية الضغط المقابلة لـ ASTM A106 |
| EN | EN 10216-2 | أنابيب فولاذية بدون لحام لأغراض الضغط بخصائص محددة لدرجات الحرارة المرتفعة |
| DIN/EN | EN 10216-2 P235GH / P265GH | درجات أنابيب الضغط الأوروبية الشائعة |
| JIS | JIS G3456 | أنابيب فولاذية كربونية لخدمة درجات الحرارة العالية |
| GB | GB/T 5310 | أنابيب وأنابيب فولاذية بدون لحام للغلايات عالية الضغط |
| GOST | GOST 8731 / متطلبات أنابيب الضغط ذات الصلة | متطلبات الأنابيب الفولاذية بدون لحام المشكلة على الساخن حسب التطبيق |
التطبيق
أنبوب توصيل البخار الرئيسي للغلايات عالية الضغط: يمكن استخدام أنابيب الفولاذ الكربوني بدون لحام من درجة ASTM A106 Grade B أو Grade C المصنعة بموجب المتطلبات العامة لـ ASTM A530 كأنبوب توصيل بخار رئيسي بين مخرج بخار الغلاية ومعدات الأنابيب البخارية اللاحقة حيث تظل درجة حرارة التصميم والإجهاد المسموح به ضمن النطاق المسموح به للمادة المختارة.
يتطلب هذا التطبيق سمك جدار متحكم فيه، وقوة موثوقة في درجات الحرارة العالية، وتتبع حراري كامل، وتكامل ضغط تم التحقق منه.
التركيب الكيميائي
| الدرجة | المعيار المعمول به | C % | Mn % | P % كحد أقصى | S % كحد أقصى | Si % |
|---|---|---|---|---|---|---|
| A106 Grade A | ASTM A106/A106M | 0.25 كحد أقصى | 0.27-0.93 | 0.035 | 0.035 | 0.10 كحد أدنى |
| A106 Grade B | ASTM A106/A106M | 0.30 كحد أقصى | 0.29-1.06 | 0.035 | 0.035 | 0.10 كحد أدنى |
| A106 Grade C | ASTM A106/A106M | 0.35 كحد أقصى | 0.29-1.06 | 0.035 | 0.035 | 0.10 كحد أدنى |
| A524 Grade I | ASTM A524/A524M | 0.21 كحد أقصى | 0.90-1.35 | 0.035 | 0.035 | 0.10-0.40 |
| A524 Grade II | ASTM A524/A524M | 0.21 كحد أقصى | 0.90-1.35 | 0.035 | 0.035 | 0.10-0.40 |
الخصائص الميكانيكية
| الدرجة | المعيار المعمول به | قوة الشد | قوة الخضوع | استطالة طولية أساسية |
|---|---|---|---|---|
| A106 Grade A | ASTM A106/A106M | ≥330 MPa | ≥205 MPa | ≥35% |
| A106 Grade B | ASTM A106/A106M | ≥415 MPa | ≥240 MPa | ≥30% |
| A106 Grade C | ASTM A106/A106M | ≥485 MPa | ≥275 MPa | ≥30% |
| A524 Grade I | ASTM A524/A524M | 415-585 MPa | ≥240 MPa | ≥30% للاختبارات على الشرائح/المقطع الكامل المعمول بها |
| A524 Grade II | ASTM A524/A524M | 380-550 MPa | ≥205 MPa | ≥35% للاختبارات على الشرائح/المقطع الكامل المعمول بها |

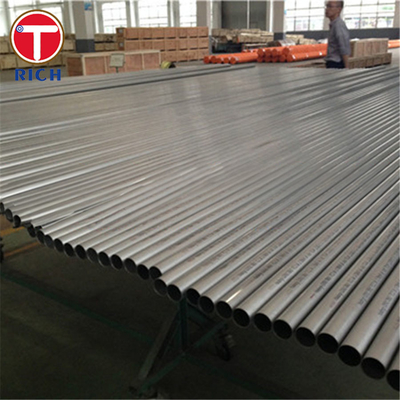

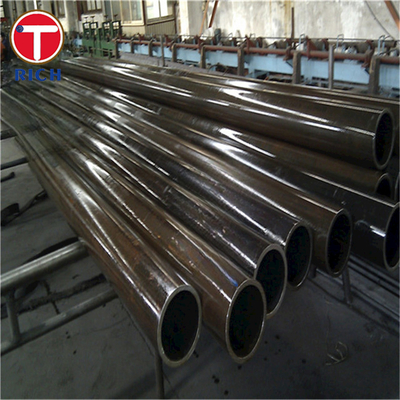

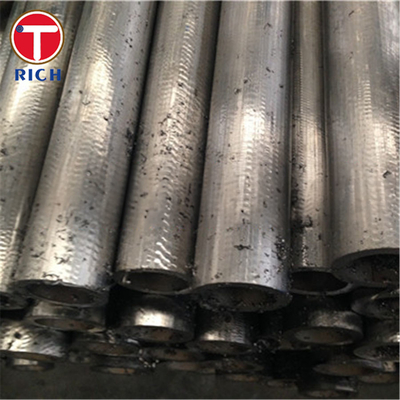

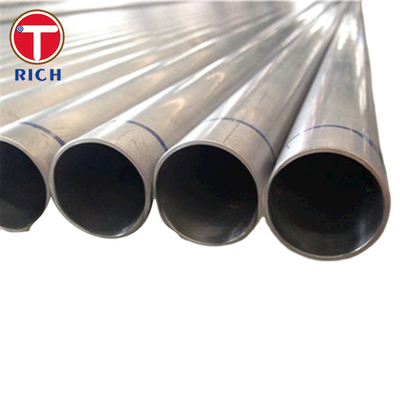

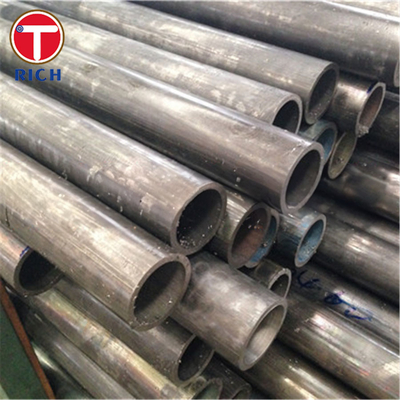

صور المنتج
أسئلة متكررة
هل أنت شركة تجارية أم مصنع؟
مصنع، يمكنه أيضًا القيام بالتجارة.
ما هي مدة التسليم لديك؟
بشكل عام، هي 10-15 يومًا إذا كانت البضائع متوفرة في المخزون، أو هي 30-40 يومًا إذا لم تكن البضائع متوفرة في المخزون، وذلك حسب الكمية.
هل تقدمون عينات؟ هل هي مجانية أم إضافية؟
نعم، يمكننا تقديم العينة مجانًا ولكن نحتاج إلى دفع تكلفة الشحن.
ما هي شروط الدفع الخاصة بك؟
الدفع ≤ 2000 دولار أمريكي، 100٪ مقدمًا. الدفع ≥ 2000 دولار أمريكي، 30٪ T/T مقدمًا، الرصيد قبل الشحن. إذا كان لديك سؤال آخر، فلا تتردد في الاتصال بي.
