أنابيب مبادل حراري ذات زعانف مسطحة من النوع الإهليلجي بزعانف 2 مم

منتوج وصف

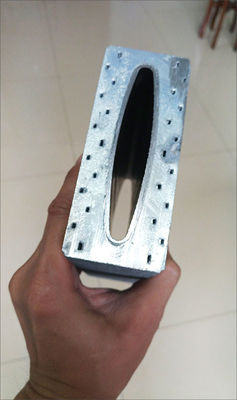

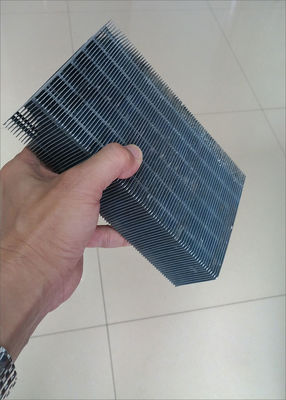

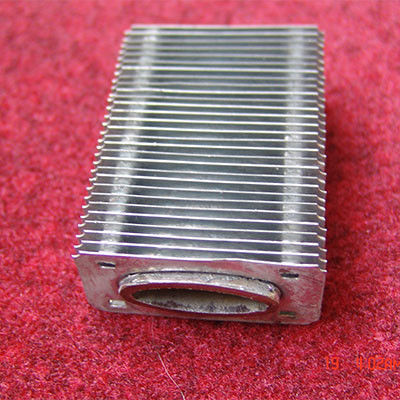

الأنابيب ذات الزعانف البيضاوية نوع أنبوب مسطح مبادل حراري أنبوب حلزوني الزعانف
الأنبوب ذو الزعانف الإهليلجية [1] هو عنصر تبادل حراري يتكون من أنبوب بيضاوي أنبوب أساسي وزعانف خارجية.الأنواع الشائعة هي الأنابيب ذات الزعانف البيضاوية المستطيلة ، والأنابيب ذات الزعانف الإهليلجية ، والأنابيب ذات الزعانف الدائرية البيضاوية ، والأنابيب المسطحة الحلزونية ، والأنابيب ذات الزعانف الإهليلجية على شكل حرف H ، وما إلى ذلك.تحظى الأنابيب ذات الزعانف البيضاوية بالاهتمام بسبب أدائها المتفوق للأنابيب ذات الزعانف الدائرية.في الوقت الحاضر ، تم استخدام الأنابيب ذات الزعانف الإهليلجية على نطاق واسع في المجالات الصناعية مثل الإيثيلين وتكرير النفط.يتم استخدام الأنبوب ذو الزعانف البيضاوية كعنصر تبادل حراري عالي الكفاءة في معدات التبادل الحراري.إن مقاومة التدفق الصغيرة خارج الأنبوب وكفاءة التبادل الحراري العالية تجعل معدات التبادل الحراري مدمجة وخفيفة الوزن وفعالة ومصغرة.على الرغم من تحقيق العديد من النتائج في أبحاثهم ، لا يزال هناك الكثير من العمل البحثي الذي يتعين القيام به.

طول الانبوب:بواسطة الزبون

أبعاد المقطع العرضي للأنبوب:36 × 14 (مم × مم)

سمك جدار الأنبوب:2 مم

المقطع العرضي لأنبوب الزعانفالأبعاد: 55 × 26 (مم × مم)

سمك قاعدة الزعانف:0.3 ملم

زعنفة الملعب: 2.4 مم (416 زعنفة / م)

مادة الأنبوب:10 # (أنبوب الصين)

مادة الزعنفة:SPCC

ميزة:

(1) بالمقارنة مع الأنابيب ذات الزعانف الدائرية ، فإن الأنابيب ذات الزعانف البيضاوية أسهل في تحقيق التصميم المدمج ، مما يقلل من الحجم الكلي للمبادل الحراري بأكمله ، وبالتالي تقليل البصمة.
(2) نظرًا لخصائص شكل الأنبوب ذو الزعانف الإهليلجية ، تكون مقاومة جانب الهواء صغيرة ، ويزداد معامل نقل الحرارة بين السوائل ؛المقاومة الحرارية في الأنبوب صغيرة نسبيًا ، مما يزيد من انتقال حرارة السائل في الأنبوب.
(3) تكون مساحة نقل الحرارة للأنبوب ذو الزعانف البيضاوية أكبر من مساحة الأنبوب الدائري مع نفس منطقة المقطع العرضي.وذلك لأن محيط نقل الحرارة للأنبوب الإهليلجي طويل نسبيًا تحت نفس منطقة المقطع العرضي.
(4) أنبوب الزعنفة الإهليلجي الأكثر شيوعًا هو الزعنفة الفولاذية المستطيلة ، والتي تتمتع بقوة عالية ، وأنبوب القاعدة غير مناسب للتجميد والتشقق في الشتاء وله عمر خدمة طويل.
(5) نظرًا لأنه يمكن ترتيب الأنبوب ذي الزعانف البيضاوية بشكل أكثر إحكاما ، فإن الصف الأمامي من الأنابيب له تأثير أكبر على الصف الخلفي.يمكن زيادة تباعد زعانف الصف الخلفي للأنابيب لتقليل مقاومة التدفق خارج الأنبوب ، ولكن يجب ألا يكون عدد صفوف الأنبوب كبيرًا جدًا..
