JIS G3445 STKM 15A مسحوب الأنبوبة أكثر من مغزل الصلب غير الملحومة والمقاومة الكهربائية

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: Torich
إصدار الشهادات: ISO9001 TS16949 EN10204.3.1
رقم الموديل: JIS J3445
الحد الأدنى لكمية: 3-5tons
الأسعار: USD
تفاصيل التغليف: في حزم أو صناديق الكرتون أو صناديق خشبية
وقت التسليم: تعتمد 4-6weeks على حجم الطلب والكمية
شروط الدفع: L / C ، T / T
القدرة على العرض: 5000tons لكلّ سنة
معلومات تفصيلية
مواد: STKM 15A اسم المنتج الياباني: ぎ め が な い こ う か ん
تطبيق: الأغراض الهيكلية للماكينة
تسليط الضوء:

تعادل أنبوب أكثر من مغزل الصلب,رسمها على أنابيب الصلب مغزل

,

drawn over mandrel steel tubing


منتوج وصف

JIS G3445 STKM 15A مسحوب على أنبوب فولاذي مغزل غير ملحوم ومقاومة كهربائية



اسم المنتج: أنابيب الصلب الكربوني للأغراض الهيكلية للماكينة

تطبيق: آلة السيارات المختصة الأثاث دراجة الأجزاء الميكانيكية عناصر آلة العناصر الميكانيكية



1. الدرجة

STKM 11A

STKM 12 (ABC)

STKM 13 (ABC)

STKM 14 (ABC)

STKM 15 (AC) إلخ

المعيار JIS G3445



2.OD:4-60 مم ،سمك الحائط:0.5-7 ملم



3-السمة:الأنابيب عالية الدقة في التسامح



4-يرجى تقديم المشورة بشرط المعالجة الحرارية إن وجدت.

HR CW SR AN HF

HR: المدلفن على الساخن CW: يعمل على البارد SR: تخفيف الإجهاد A: صلب N: HF طبيعي: ساخن.



5.STKM 15A التركيب الكيميائي ٪ كحد أقصى: C: 0.25-0.35 S: 0.35 مليون: 0.30-1.00 P: 0.04 S: 0.04

الخواص الميكانيكية: الحد الأدنى من قوة الشد 470 ميجا باسكال قوة العائد: 275 ميجا باسكال استطالة: 22٪



التسامح في التطوير التنظيمي

قسم

التسامح على التطوير التنظيمي

رقم 1

أقل من 50 مم ± 0.5 مم
50 مم أو أكثر ± 1٪

رقم 2

أقل من 50 مم ± 0.25 مم
50 مم أو أكثر ± 0.5٪

رقم 3

أقل من 25 مم ± 0.12 مم
25 مم أو أكثر إلى 40 مم ± 0.15 مم وتتفوق
40 مم أو أكثر إلى 50 مم ± 0.18 مم
50 مم أو أكثر إلى 60 مم ± 0.20 مم
60 مم أو أكثر إلى 70 مم ± 0.23 مم وتتفوق
70 مم أو أكثر إلى 80 مم ± 0.25 مم
80 مم أو أكثر إلى 90 مم ± 0.30 مم
90 مم أو أكثر إلى ويتفوق 100 مم ± 0.40 مم
100 مم أو أكثر ± 0.50٪



ملاحظة: 1.بالنسبة للأنبوب الفولاذي غير الملحوم الذي تم الانتهاء منه على الساخن ، يجب تطبيق تفاوت القطر الخارجي رقم 1.
2 يجب أن يكون التفاوت مع القطر الخارجي للأنابيب المروية والمقسى على النحو المتفق عليه من قبل المشتري والشركة المصنعة.



التسامح على WT

قسم

التسامح على WT

رقم 1

تحت 4 مم + 0.6 مم -0.5 مم
4 مم أو أكثر + 15٪ -12.5٪

رقم 2

أقل من 3 مم ± 0.3 مم
3 مم أو أكثر ± 10٪

رقم 3

أقل من 2 مم ± 0.15 مم
2 مم أو أكثر ± 8٪

ملاحظة: بالنسبة للأنابيب الفولاذية غير الملحومة النهائية ، يجب تطبيق التفاوتات رقم 1.





يجب أن تكون التفاوتات على طول الأنبوب في النطاق من 0 إلى + 50 مم ، ومع ذلك ، عندما تكون التفاوتات خارج هذا النطاق مطلوبة بشكل خاص ، يجب أن يتم الاتفاق بين المشتري والشركة المصنعة.



(DOM) مسحوب على ظرف:

المراحل الأولى من التصنيع: المتفجرات من مخلفات الحرب ، ولكن في مراحل الإنهاء: يتم إزالة اللحام الفلاش بالكامل ويتم سحب الأنبوب فوق مغزل ، مما يوفر للأنبوب تفاوتات أفضل في الأبعاد وإنهاء سطح جيد وأقوى قوة لحام يمكن تحقيقها.

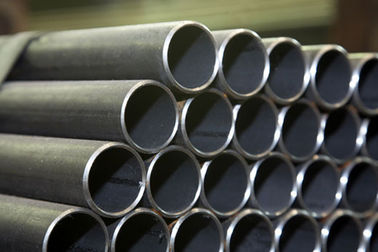

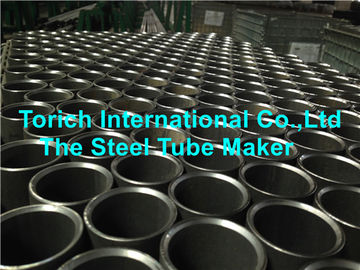

JIS G3445 STKM 15A مسحوب الأنبوبة أكثر من مغزل الصلب غير الملحومة والمقاومة الكهربائية 0 JIS G3445 STKM 15A مسحوب الأنبوبة أكثر من مغزل الصلب غير الملحومة والمقاومة الكهربائية 1

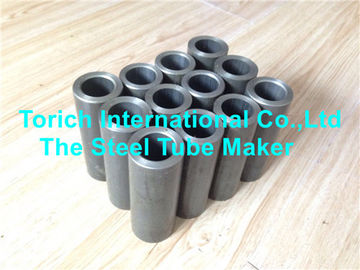

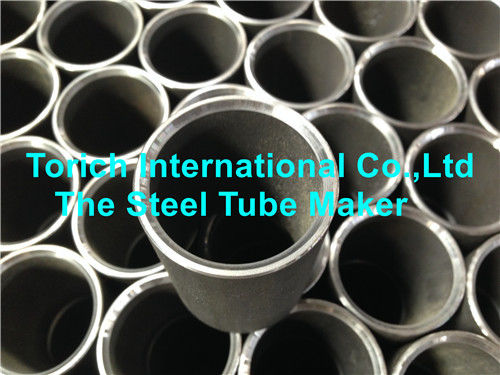

JIS G3445 STKM 15A مسحوب الأنبوبة أكثر من مغزل الصلب غير الملحومة والمقاومة الكهربائية 2 JIS G3445 STKM 15A مسحوب الأنبوبة أكثر من مغزل الصلب غير الملحومة والمقاومة الكهربائية 3
