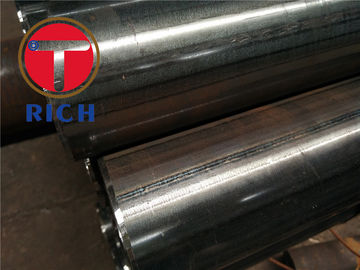

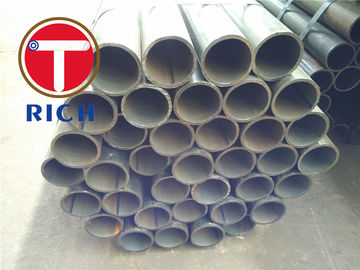

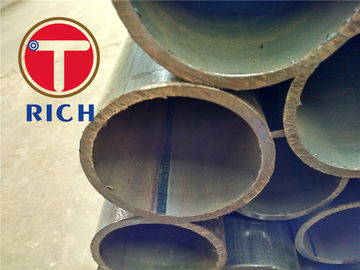

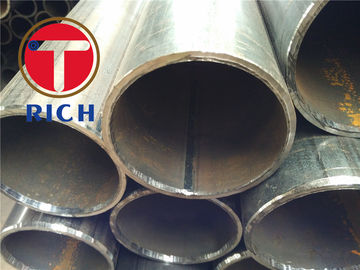

EN10217-1 P195TR1 أنبوب فولاذي ملحوم بالتردد العالي لأغراض الضغط

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: Torich
إصدار الشهادات: ISO9001:2008, ISO14001:2008, TS16949
رقم الموديل: EN10217-1
الحد الأدنى لكمية: 1 طن
الأسعار: 700-900 USD perton

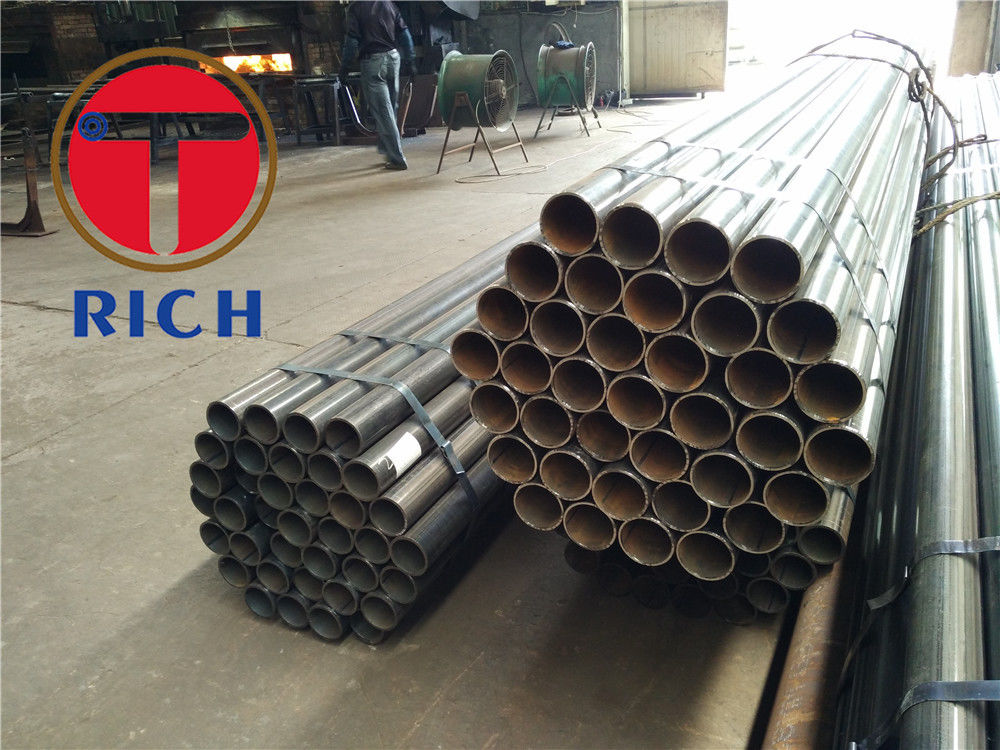

تفاصيل التغليف: في حزم سداسية أو صندوق خشبي
وقت التسليم: 4-6 أسابيع
شروط الدفع: الاعتماد المستندي، تي/تي، د/P، T/T
القدرة على العرض: 1000 طن لكلّ شهر
معلومات تفصيلية
اساسي: EN10217-1 مواد: غرامة الحبوب الصلب
نوع: SAW الملحومة انابيب الصلب شكل: مستدير - كروي
MTC: EN10204 3.1 ب درجة فولاذيّ: 195TR1 P235TR1 P265TR1
سطح - المظهر الخارجي: إزالة الأسود واللحام التماس
تسليط الضوء:

welding steel tubing

,

electric resistance welded steel tube


منتوج وصف

أنابيب الصلب الملحومة EN10217-1 P195TR1 P235TR1 P265TR1 لأغراض الضغط

EN10217-1 أنابيب الصلب الملحومة لأغراض الضغط - شروط التسليم الفنية -
الجزء 1: أنابيب الصلب غير السبائكية مع خصائص درجة حرارة الغرفة المحددة

منذ القرن الثاني ، ازدادت جودة لحام اللحام بشكل كبير مع التطور السريع للإنتاج الصلب ذو الجودة الممتازة ، تكنولوجيا اللحام وتحسين تكنولوجيا الفحص ، تتوفر المزيد من أحجام أنابيب الصلب اللحام ، و تستخدم بشكل تدريجي في مناطق مختلفة لتحل محل الأنبوب الفولاذي غير الملحوم.

مواد:
فولاذ مقاوم بالكامل ، فولاذ محبب ناعم بحجم حبيبات من الأحجار.

أسماء الصلب:
وفقًا لـ EN10027-1 و CR10260

صناعة:
HFW عالية التردد الملحومة
SAW الغارقة القوس الملحومة - التماس longiditudinal - SAWH
- التماس الحلزوني - SAWL

إجراء اللحام:
يتم اختبار واعتماد اختبار إجراء اللحام لأنابيب الملحومة المقواة بالقوس (SAW) والموافق عليها وفقًا للمواصفة EN10217-1

المظهر العام
مناطق اللحام خالية من الشقوق ، وعدم الانصهار وعدم الاختراق
الأنابيب خالية من عيوب السطح الخارجية التي يمكن اكتشافها عن طريق الفحص البصري.

تسرب tigthtness:

يجب أن تجتاز الأنابيب اختبار الهيدروستاتيكي أو الاختبار الكهرومغناطيسي لضيق التسرب

اختبار غير مدمر:

يتم تعريض كامل طول خط اللحام لجميع أنابيب EW و BW لاختبار غير مدمر للكشف عن الخطوط الطولية.

يجب أن يكون كامل طول اللحام البحري من جميع أنابيب SAW إلى اختبار غير مدمر للكشف عن العيوب.

استقامة:

يجب ألا يتجاوز الانحراف عن الاستقامة ، أي طول الأنبوب L ، 0.0015L.

لا تنحرف الانحرافات عن الاستقامة على أي طول متر واحد عن 3 مم.

إعداد النهايات:

يجب أن يتم تسليم الأنابيب مع نهايات مربعة. يجب أن تكون النهايات خالية من النتوءات الزائدة.

اختبار وفحص إجراء اللحام لأنابيب اللحام القوسي المغمورة (SAW) طبقاً للمواصفة EN10217-1AnnexA

اختبار وفحص إجراء اللحام لأنابيب SAW التي تمت مراجعتها والموافقة عليها وفقًا لـ EN10217-1 AnnexA

عملية تصنيع الأنبوب ، حالة الطريق والتسليم:

رقم Rounte عملية التصنيع طرق التصنيع شروط التسليم ينطبق على الجودة
معالجة رمز أدوات البداية تشكيل عملية TR1 TR1
1A ملحومة كهربائية EW كما (الساخنة) توالت الشريط الباردة شكلت (+ لحام) كما ملحومة X -
1B NW X -
1C NP X X
2A تطبيع الشريط المتداول كما ملحومة X -
2B NW X X
2C NP X X
3 كما (الساخنة) توالت أو تطبيع الشريط تدحرجت يتشكل البارد (+ ملحوم) + التمدد الساخن عند درجة حرارة مضبوطة لإعطاء حالة اعتيادية NR X X
4 توالت الباردة + streass بالارتياح الباردة شكلت (+ ملحومة) NP X X
11A

المغمور القوس الملحومة

طول التماس طولية

أو

التماس السلامة

منشار:

-SAWL

-SAWH

كما (الساخنة) توالت لوحة أو قطاع الباردة شكلت (+ ملحومة) كما ملحومة X -
11B NW X -
11C NP X X
12A Normaliseding توالت لوحة أو قطاع الباردة شكلت (+ ملحومة) كما ملحومة X X
12B NW X X
12C NP X X
13A كما هو الحال في الخطوط 11 أو 12 تطبيع تشكلت (+ ملحومة) كما ملحومة X X
13B NW X X
13C NP X X
21 ملحومة متواصلة ، فقط للصفوف الصلب P195 و P235 مع D ≤114.3mm BW كما (الساخنة) توالت الشريط تشكيل الساخنة (+ ملحومة) كما ملحومة X -

أ كما wekded = لا يوجد معالجة حرارية. NP = انبوب كامل عادي. NW = منطقة اللحام العادية. NR = Normaised rolled

(ب) بالنسبة لأنابيب quqality TR2 ، لا يُسمح إلا باللحام عالي التردد ، والحد الأدنى للتردد kHz 100 ، (الرمز = HFW)







EN10217-1 الجزء الأول: الأنابيب الفولاذية غير السبائكية مع خصائص درجة حرارة الغرفة المحددة

EN10217-2 الجزء 2: أنابيب الصلب الملحومة وغير السبائك الملحومة كهربائياً مع ارتفاع محدد
خصائص درجة الحرارة

EN10217-3 الجزء 3: أنابيب فولاذي دقيق من فولاذ محبب

EN10217-5 الجزء 4: أنابيب الصلب غير الملحومة الكهربائية ذات درجة حرارة منخفضة محددة
الخصائص

EN10217-5 الجزء 5: الأنابيب الفولاذية غير الملحومة ذات القوس الملحومة المغمورة ذات القاع المحدد
خصائص درجة الحرارة

EN10217-6 الجزء 6: الأنابيب الفولاذية غير الملحومة ذات القوس الملحومة المغمورة ذات القاع المحدد
خصائص درجة الحرارة

EN10217-7 الجزء 7: أنابيب الفولاذ المقاوم للصدأ.


المراجع المعيارية:
EN 760 ، مستهلكات اللحام - تدفقات اللحام القوسي المغمور - التصنيف

EN 895 ، الاختبارات التدميرية على اللحامات في المواد المعدنية - اختبار الشد المستعرض

EN 910 ، الاختبارات التدميرية على اللحام في المواد المعدنية - اختبار منحن

EN1321 ، الاختبارات التدميرية على اللحامات في المواد المعدنية - الفحص الماكروسكوبي والميكروسكوبي
اللحامات

EN10002-1 ، المواد المعدنية - اختبار الشد - الجزء 1: طريقة الاختبار في درجة الحرارة المحيطة

EN10002-5 ، المواد المعدنية - اختبار الشد - الجزء 5: طريقة التسخين عند درجة حرارة مرتفعة

EN10020 ، تعاريف وتصنيف درجات الفولاذ

EN10021 ، متطلبات التسليم الفنية العامة لمنتجات الحديد والصلب

EN10027-1 ، أنظمة تدميرية من الفولاذ - الجزء 1: أسماء الصلب ، رموز المبدأ.

EN10027-2، أنظمة تعيين الصلب - الجزء 2: الأنظمة العددية.

EN10045-1 ، المواد المعدنية - اختبار تأثير Charpy - الجزء 1: طريقة الاختبار

EN10052 ، مفردات شروط المعالجة الحرارية للمنتجات الحديدية

EN10204 ، المنتجات المعدنية - أنواع مستندات الفحص

EN10200 ، أنابيب الصلب الملحومة وغير الملحومة - الأبعاد والكتل لكل وحدة طول

EN10233 ، المواد المعدنية - أنابيب - اختبار التسطيح

EN10234 ، المواد المعدنية - أنابيب - اختبار الانجراف المتوسع

EN10236 ، المواد المعدنية - أنابيب - اختبار توسيع الخواتم

EN10237 ، المواد المعدنية - أنابيب - اختبار الشد الدائري

EN10246-1 ، الاختبار غير التدميري للأنابيب الفولاذية الجزء 1: الاختبار الكهرومغناطيسي التلقائي لـ
ملحومة وملحومة (باستثناء ملحومة القوس الملحومة) أنابيب الصلب المغناطيسية
التحقق من تسرب الصوت الهيدروليكي

EN10246-3 ، Tesing الأنابيب الفولاذية غير المدمرة - الجزء 3: اختبار التيار الدوامي التلقائي سلس
ملحومة (باستثناء الأنابيب الفولاذية المغمورة بالقوس المغمور) للكشف عن العيوب.

EN10246-5 ، الاختبار غير التدميري للأنابيب الفولاذية - الجزء 5: المغنطيسي المحيطي الكامل التلقائي
محول / اختبار تسرب تدفق سلس وغير الملحومة (باستثناء قوس الملحومة المغمورة)
أنابيب الصلب المغناطيسية للكشف عن عيوب طولية

EN10246-6 ، الاختبار غير التدميري للأنابيب الفولاذية - الجزء 6: اختبار الموجات فوق الصوتية التلقائية الكاملة للأجهزة الطرفية
أنابيب الصلب غير الملحومة للكشف عن عيوب عرضية.

EN10247-7 ، الاختبار غير التدميري للأنابيب الفولاذية - الجزء 7: اختبار الموجات فوق الصوتية التلقائية الكاملة للأجهزة الطرفية
ملحومة و ملحومة (ماعدا القوس الملحوم) لأنابيب الصلب للكشف عن
عيوب طولية.

EN10246-8 ، الاختبار غير التدميري للأنابيب الفولاذية - الجزء الثامن: اختبار الموجات فوق الصوتية التلقائية للحام
التماس من الأنابيب الملحومة الكهربائية للكشف عن عيوب طولية.

EN10246-9 ، الاختبار غير التدميري للأنابيب الفولاذية - الجزء 9: اختبار الموجات فوق الصوتية التلقائية للحام
التماس من الأنابيب الملحومة القوس المغمور للكشف عن طولية و / أو
عيوب عرضية.

EN10246-10 ، الاختبار غير التدميري للأنابيب الفولاذية - الجزء 10: الاختبار الإشعاعي للحام
التماس من الأنابيب الملحومة قوس الانصهار التلقائي للكشف عن عيوب.

EN10246-14 ، الاختبار غير التدميري للأنابيب الفولاذية - الجزء 14: اختبار الموجات فوق الصوتية التلقائية
أنابيب فولاذية ملحومة وغير ملحومة (ماعدا القوس الملحوم المغمور) للكشف عن الصفائح
عيوب

EN10246-15 ، الاختبار غير التدميري للأنابيب الفولاذية - الجزء 15: اختبار الموجات فوق الصوتية التلقائية للشريط / اللوحة
تستخدم في تصنيع أنابيب الصلب للكشف عن عيوب رقائقي

EN10246-16 ، الاختبار غير التدميري للأنابيب الفولاذية - الجزء 16: اختبار الموجات فوق الصوتية التلقائية للمنطقة
بالقرب من خط اللحام من الأنابيب الفولاذية الملحومة للكشف عن عيوب الصفيح

EN10246-17 ، الاختبار غير التدميري للأنابيب الفولاذية - الجزء 17: اختبار الموجات فوق الصوتية التلقائية لنهايات الأنبوب
من أنابيب الصلب الملحومة وغير الملحومة للكشف عن عيوب رقائقي

EN10256 ، الاختبار غير التدميري للأنابيب الفولاذية - مؤهلات وكفاءة المستوى 1 والمستوى 2
أفراد NDT

prEN 102661) أنابيب الصلب والتجهيزات والأقسام الهيكلية المجوفة - الرموز وتعريف المصطلحات لاستخدامها في معايير المنتجات

EN ISO 377 ، منتجات الصلب والصلب - الموقع وإعداد العينات وقطع الاختبار للاختبارات الميكانيكية (ISO 377: 1997)

prEN 10168 1) منتجات الحديد والصلب - وثائق التفتيش - قائمة المعلومات والوصف

EN ISO 2566-1 ، الصلب - تحويل قيم الاستطالة - الجزء 1: الكربون وسبائك الفولاذ المنخفض (ISO 2566-1: 1984)

ISO 14284 ، الصلب والحديد - أخذ العينات وإعداد العينات لتحديد التركيب الكيميائي

CR 10260، أنظمة تصنيف للصلب - رموز إضافية

CR 10261، ECISS Information Circular IC 11 - الحديد والصلب - مراجعة الطرق المتاحة للتحليل الكيميائي.

كما (الساخنة) توالت الشريط
