أنبوب DOM المطاوئ بالبرد عالي الدقة مع خصائص ميكانيكية جيدة ودقة OD / ID خاضعة للرقابة
الخصائص الأساسية
مكان المنشأ:
الصين
الاسم التجاري:
Torich
الشهادة:
ISO 9001 ISO14001 TS16949
رقم الطراز:
DOM
تداول العقارات
الحد الأدنى لكمية الطلب:
5 أطنان
سعر:
800-1200USD/ton
شروط الدفع:
L/C ، T/T ، D/A ، D/P ، T/T ، Western Union ، Moneygram
القدرة على التوريد:
60000tons سنويا
ملخص المنتج
أنابيب ملحومة DOM مسحوبة على البارد عالية الدقة مع خصائص ميكانيكية جيدة الأنابيب الملحومة DOM المسحوبة على البارد عالية الدقة عبارة عن أنابيب ميكانيكية من الصلب الكربوني ERW تتم معالجتها عن طريق السحب البارد على مغزل لتحسين دقة OD/ID، وتوحيد الجدار، والتركيز، والانتهاء من السطح، والاستقرار الميكانيك...
تفاصيل المنتج
إبراز:
استخلاص عبر مغزل أنابيب الصلب
,دوم أنابيب معدنية
Material:
فولاذ غير مخلوط منخفض الكربون ومتوسط الكربون من أجل إنتاج أنابيب DOM المسحوبة على البارد
Standards:
ASTM A513/A513M النوع 5، EN 10305-2، SAE J525، JIS G 3445، GOST 10707، GB/T 24187، GB/T 13793 بالاتف
Grades:
إن E155، E195، E235، E275، E355؛ درجات الفولاذ الكربوني ASTM/SAE حسب الطلب
Outside Diameter:
5.0-200 ملم؛ ينطبق نطاق الدقة المعتمد EN 10305-2 عادةً على D ≥ 150 مم
Wall Thickness:
0.5-20 ملم؛ يغطي جدول الدقة المفضل EN عادةً 0.5-10 مم، مع جدار أثقل بالاتفاق
Length:
1-12 م، طول ثابت أو طول عشوائي؛ خدمة قطع لطول المتاحة
Tolerance Range:
تفاوت OD النموذجي: ±0.08 إلى ±0.80 مم حسب القطر؛ تفاوت الجدار: ±7.5% أو ±0.10 مم، أيهما أكبر؛ تقليل
Heat Treatment:
+ C مسحوب على البارد / صلب، + LC مسحوب على البارد، + تخفيف ضغط SR، + A صلب، + N طبيعي؛ يجب ذكر حالة
وصف المنتج
أنابيب ملحومة DOM مسحوبة على البارد عالية الدقة مع خصائص ميكانيكية جيدة
الأنابيب الملحومة DOM المسحوبة على البارد عالية الدقة عبارة عن أنابيب ميكانيكية من الصلب الكربوني ERW تتم معالجتها عن طريق السحب البارد على مغزل لتحسين دقة OD/ID، وتوحيد الجدار، والتركيز، والانتهاء من السطح، والاستقرار الميكانيكي. إنها مناسبة عندما لا تكون أنابيب المتفجرات من مخلفات الحرب العادية دقيقة بدرجة كافية للتصنيع أو تركيب الضغط أو دعم المحمل أو إزالة التجميع الخاضعة للتحكم. بالنسبة للشراء الدولي، فإن خط الأساس الموصى به هو ASTM A513/A513M Type 5 للأنابيب الميكانيكية DOM أو EN 10305-2 للأنابيب الدقيقة الملحومة المسحوبة على البارد.
تحديد
| غرض | وصف العرض القياسي |
|---|---|
| مادة | فولاذ غير مخلوط منخفض الكربون ومتوسط الكربون من أجل إنتاج أنابيب DOM المسحوبة على البارد |
| المعايير | ASTM A513/A513M النوع 5، EN 10305-2، SAE J525، JIS G 3445، GOST 10707، GB/T 24187، GB/T 13793 بالاتفاق |
| الدرجات | إن E155، E195، E235، E275، E355؛ درجات الفولاذ الكربوني ASTM/SAE حسب الطلب |
| القطر الخارجي | 5.0-200 ملم؛ ينطبق نطاق الدقة المعتمد EN 10305-2 عادةً على D ≥ 150 مم |
| سمك الجدار | 0.5-20 ملم؛ يغطي جدول الدقة المفضل EN عادة 0.5-10 مم، مع جدار أثقل بالاتفاق |
| طول | 1-12 م، طول ثابت أو طول عشوائي؛ خدمة قطع لطول المتاحة |
| نطاق التسامح | تفاوت OD النموذجي: ±0.08 إلى ±0.80 مم حسب القطر؛ تفاوت الجدار: ±7.5% أو ±0.10 مم، أيهما أكبر؛ تقليل التسامح بالاتفاق |
| استقامة | للعمق > 15 مم والطول > 1000 مم: الحد الأقصى. 0.0015 لتر لـ ReH ≥ 500 ميجا باسكال؛ الأعلى. 0.002 لتر لـ ReH > 500 ميجا باسكال؛ لا يزيد عن 3 مم لكل 1 م ما لم يتم تحديد استقامة أكثر إحكامًا |
| حالة السطح | OD وID أملس، سطح لامع أو مزيت؛ EN 10305-2 الخشونة المرجعية Ra ≥ 4 ميكرومتر؛ تحسين الخشونة المتاحة بالاتفاق |
| المعالجة الحرارية | + C مسحوب على البارد / صلب، + LC مسحوب على البارد، + تخفيف ضغط SR، + A صلب، + N طبيعي؛ يجب ذكر حالة التسليم في أمر الشراء |
الخصائص الرئيسية
- التحكم في OD، وID، وتوحيد الجدار
يمكن التحكم في تفاوت القطر من ±0.08 مم على الأحجام الدقيقة الأصغر حتى ±0.80 مم على الأحجام الأكبر المفضلة لدى EN. يكون التسامح مع سمك الجدار عادةً ±7.5% أو ±0.10 مم، أيهما أكبر. عند تحديد كل من OD وID، يمكن تطبيق التحكم في الانحراف لتحسين التركيز. - استقامة مستقرة للتصنيع والتجميع
بالنسبة للأنابيب التي يزيد قطرها عن 15 مم وأطول من 1000 مم، يمكن التحكم في الاستقامة إلى 0.0015 لتر لقوة خضوع تصل إلى 500 ميجا باسكال، مع حد أقصى للانحراف يبلغ 3 مم على أي طول 1 متر ما لم يتم الاتفاق على استقامة أكثر إحكامًا. - تعريف خشونة السطح
تكون أسطح OD وID ناعمة بعد السحب على البارد، مع خشونة مرجعية EN 10305-2 تبلغ Ra ≥ 4 ميكرومتر. يمكن تحديد قيم خشونة أقل عند استخدام الأنبوب للمكونات المنزلقة أو التلسكوبية أو الختمية أو الملائمة بدقة. - مستوى القوة الميكانيكية للاختيار
في الحالة الطبيعية، تغطي درجات EN 10305-2 قوة الشد من 270-410 ميجا باسكال لـ E155 حتى 490-630 ميجا باسكال لـ E355. في حالة تخفيف الضغط، يمكن أن يصل E355 إلى الحد الأدنى Rm 590 MPa، وReH 435 MPa، والاستطالة 10٪. - التحقق من جودة التماس اللحام
للاستخدام الحرج، يمكن تحديد NDT للعيوب الطولية أو منع التسرب. يمكن استخدام أساليب التيار الدوامي أو تسرب التدفق أو الموجات فوق الصوتية اعتمادًا على المستوى القياسي ومستوى القبول المحدد. - التحضير النهائي العملي
يتم تزويد الأنابيب بأطراف مقطوعة مربعة خالية من النتوءات الضارة. يمكن تحديد عملية إزالة الأزيز أو الشطب أو التشطيب النهائي الخاص للتجميع الآلي أو خطوط التصنيع.
مزايانا
| الاهتمام المهني | كيف نتعامل معها |
|---|---|
| هل سيحافظ الأنبوب على دقة المعرف بعد التصنيع أو الضغط؟ | نوصي بتحديد OD + ID بدلاً من OD + wall فقط للأجزاء ذات الدقة الملائمة. يمكن التحقق من الانحراف، والبيضاوية، وتباين الجدار أثناء الإنتاج، ويمكن الاتفاق على تقليل التسامح قبل الإنتاج الضخم. |
| هل سينجو خط اللحام من التمدد أو الانحناء أو التحميل الميكانيكي؟ | بالنسبة للمكونات المهمة، يمكننا تطبيق مراقبة جودة منطقة اللحام من خلال اختبارات NDT، أو التسطيح، أو توسيع الانجراف، أو اختبارات التحقق الخاصة بالعميل. يجب اختيار حالة التسليم وفقًا لما إذا كان الأنبوب يتطلب التشكيل أو التصنيع أو قوة أعلى. |
| هل ستتطابق المواد الموردة مع الرسم والشهادة؟ | يمكن طلب الأنابيب حسب نوع المستند القياسي والدرجة والأبعاد والمعالجة الحرارية والفحص. ولإمكانية التتبع، يمكن أن تتضمن شهادات الفحص التركيب الكيميائي ونتائج الشد وسجلات الأبعاد وحالة السطح وتحديد الدفعة. |
المعايير المعمول بها
| النظام القياسي | المعيار ذو الصلة | ملخص النطاق |
|---|---|---|
| أستم | أستم A513/A513M النوع 5 | الأنابيب الميكانيكية المصنوعة من الكربون وسبائك الصلب الملحومة بالكهرباء؛ يشير النوع 5 إلى الأنابيب المسحوبة على الشياق |
| ساي | ساي J525 | أنابيب فولاذية منخفضة الكربون ملحومة ومسحوبة على البارد لخطوط الضغط التي تتطلب الثني والإشعال والتشكيل والنحاس |
| إن | إن 10305-2 | أنابيب فولاذية دقيقة ملحومة مسحوبة على البارد، مخصصة للسيارات والأثاث والاستخدامات الهندسية العامة |
| غوست | غوست 10707 | أنابيب فولاذية ملحومة كهربائيًا مشوهة على البارد مصنوعة من الفولاذ الكربوني غير المخلوط |
| جيس | جيس جي 3445 | أنابيب الصلب الكربوني لهيكل الآلة |
| غيغابايت | جيجابايت/ت 24187 | أنابيب فولاذية ملحومة أحادية الدقة مرسومة على البارد |
| غيغابايت | جيجابايت/ت 13793 | الأنابيب الفولاذية الطولية الملحومة بالمقاومة الكهربائية |
مجال التطبيق
أنبوب اسطوانة ممتص الصدمات للسيارات- يُستخدم حيث يجب أن يوفر الأنبوب معرفًا متحكمًا، واستقامة مستقرة، وحالة سطحية جيدة، وأداء ميكانيكي يمكن التنبؤ به لحركة المكبس وموثوقية التجميع.
التركيب الكيميائي
| درجة | رقم الصلب | ج ماكس | سي ماكس | من ماكس | ف ماكس | اس ماكس | آل توتال مين |
|---|---|---|---|---|---|---|---|
| E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 | 0.015 |
| E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 | 0.015 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 | 0.015 |
| إي 275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 | 0.015 |
| E355 | 1.0580 | 0.22 | 0.55 | 1.60 | 0.025 | 0.025 | 0.020 |
الخواص الميكانيكية
| درجة | رقم الصلب | + SR Rm Min MPa | + SR ReH Min MPa | +ريال سعودي الحد الأدنى % | + N Rm ميجا باسكال | +N ريه مين ميجاباسكال | +NA الحد الأدنى % |
|---|---|---|---|---|---|---|---|
| E155 | 1.0033 | 350 | 245 | 18 | 270-410 | 155 | 28 |
| E195 | 1.0034 | 370 | 260 | 18 | 300-440 | 195 | 28 |
| E235 | 1.0308 | 440 | 325 | 14 | 340-480 | 235 | 25 |
| إي 275 | 1.0225 | 510 | 375 | 12 | 410-550 | 275 | 22 |
| E355 | 1.0580 | 590 | 435 | 10 | 490-630 | 355 | 22 |

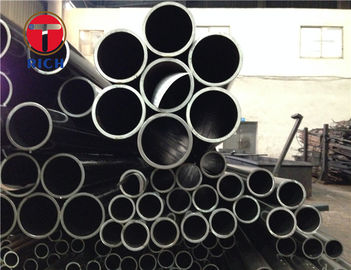

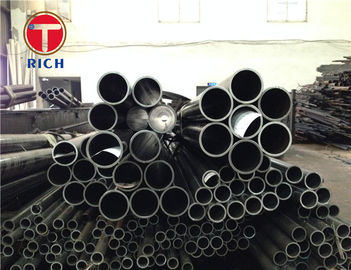

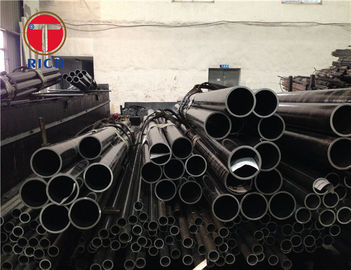

صورة المنتج
الأسئلة المتداولة
س: هل أنت شركة تجارية أو الشركة المصنعة؟
ج: الشركة المصنعة، يمكنها أيضًا القيام بالتداول.
س: كم من الوقت هو وقت التسليم الخاص بك؟
ج: بشكل عام، من 10 إلى 15 يومًا إذا كانت البضاعة في المخزون، أو من 30 إلى 40 يومًا إذا لم تكن البضاعة في المخزون، فذلك وفقًا للكمية.
س: هل تقدمون عينات؟ هل هو مجاني أم إضافي؟
ج: نعم ، يمكننا تقديم العينة مجانًا ولكن نحتاج إلى دفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك؟
ج: الدفع ≥ 2000 دولار أمريكي، 100% مقدمًا. الدفع ≥ 2000 دولار أمريكي، 30% T/T مقدمًا، الرصيد قبل الشحن. إذا كان لديك سؤال آخر، فلا تتردد في الاتصال معي.
