| الاسم التجاري: | TORICH |
| رقم الطراز: | GB / T8163 |
| الـ MOQ: | 5 طن |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T / TL / CD / PD / A WesternUnion MoneyGram Others |
| القدرة على التوريد: | 60000 طن / سنة |

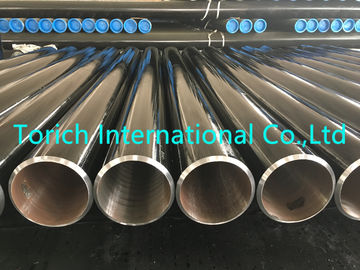

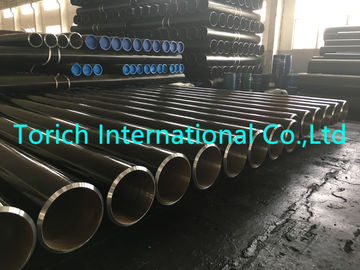

GB8163/T أنابيب الفولاذ الكربوني الخام المسحوبة باردة
المعالجة الحرارية:Hot Rolling & Cold Drawn (تداول ساخن وبارد)
التسامح مع OD & WT:
أ.د. التسامح:
| طريقة الإنتاج | التسامح مع OD |
| طحن الساخن ((إخراج) | ± 1% أو ± 0.50 ملم |
| المسلّحة بارداً ((مسلّلة بارداً)) | ± 1% أو ± 0.30 ملم |
التسامح لسمك الحائط:
1.وال thickness tolerance of Hot Rolling steel tube: معدل تحمل سمك الحائط للأنابيب الفولاذية الساخنة:
| طريقة الإنتاج | OD (DN) | WT/OD | التسامح |
| أنبوب مطرود | ≤102 | / | ± 12.5 ٪ أو ± 0.40 ملم |
| > 102 | ≤0.05 | ± 15% أو ± 0.40 ملم | |
| > 0.05-0.10 | ± 12.5 ٪ أو ± 0.40 ملم | ||
| >0.10 | +12.5% -10% | ||
| أنبوب فولاذي متوسع بالحرارة | / | ± 15% | |
2.Wall thickness tolerance of Cold Drawn (Cold Rolled) steel tube: معدل تحمل سمك الحائط للأنابيب الفولاذية المصنوعة من الصلب:
| طريقة الإنتاج | WT | التسامح |
| أنبوب فولاذي مدرج بارد | ≤3 | +15%/-10% or ±0.40 ملم |
| >3 | +12.5% -10% |
تحمل الانحناء:
WT≤15mm، الانحناء≤1.5mm/m
WT> 15mm ~ 30mm ، والانحناء ≤ 2.0mm / m
WT> 30mm/OD≥351mm، و Bending≤3.0mm/m
التكافؤ والحائط غير المتكافئ:
يجب أن لا تتجاوز البويضات وعدم التساوي في الجدار 80٪ من OD وسمك الجدار. ((أو حسب طلب العميل)
خاصية ميكانيكية
| الصف الحديدي | قوة السحب Rm N/mm2 ((MPa) | قوة الغلة ر.ب.0.2 N/mm2 ((MPa) | الطول % | |||
| سمك الجدار | ||||||
| ≤ 16 ملم | > 16-30 ملم | > 30 ملم | ||||
| 10 | ≥335 | ≥205 | ≥195 | ≥185 | ≥24 | |
| 15 | ≥375 | ≥225 | ≥215 | ≥205 | ≥22 | |
| 20 | ≥410 | ≥245 | ≥235 | ≥225 | ≥20 | |
| 25 | ≥ 450 | ≥ 275 | ≥265 | ≥255 | ≥18 | |
| 35 | ≥510 | ≥305 | ≥295 | ≥285 | ≥17 | |
| 45 | ≥590 | ≥335 | ≥325 | ≥315 | ≥14 | |
| 20Mn | ≥ 450 | ≥ 275 | ≥265 | ≥255 | ≥20 | |
| 25Mn | ≥490 | ≥295 | ≥285 | ≥ 275 | ≥18 | |
| Q235 | أ | 375 ~ 500 | ≥235 | ≥225 | ≥215 | ≥25 |
| ب | ||||||
| ج | ||||||
| د | ||||||
| Q275 | أ | 415 إلى 540 | ≥ 275 | ≥265 | ≥255 | ≥22 |
| ب | ||||||
| ج | ||||||
| د | ||||||
| Q295 | أ | 390 إلى 570 | ≥295 | ≥ 275 | ≥255 | ≥22 |
| ب | ||||||
| Q345 | أ | 470 ~ 630 | ≥ 345 | ≥325 | ≥295 | ≥20 |
| ب | ||||||
| ج | ≥21 | |||||
| د | ||||||
| E | ||||||
| Q390 | أ | 490 إلى 650 | ≥390 | ≥370 | ≥ 350 | ≥18 |
| ب | ||||||
| ج | ≥19 | |||||
| د | ||||||
| E | ||||||
| Q420 | أ | 520 إلى 680 | ≥420 | ≥400 | ≥380 | ≥18 |
| ب | ||||||
| ج | ≥19 | |||||
| د | ||||||
| E | ||||||
| Q460 | ج | 550 إلى 720 | ≥460 | ≥440 | ≥420 | ≥17 |
| د | ||||||
| E | ||||||
الاختبار:
