20Mn 25Mn Q235 Q345 أنابيب الصلب غير الملحومة للأغراض الهيكلية GB / T 8162
تفاصيل المنتج
دقة صلب الذى لا يصدأ أنبوب,ملحوم كربون فولاذ أنبوب
,seamless carbon steel tube
أنابيب الفولاذ السلس للأغراض الهيكلية GB/T 8162
المواصفات:
المواد:10# 20# 45# 20Mn 25Mn Q235 Q345
نطاق الحجم:
أ.د: 3-1200 ملم، و.ت:0.5-200mm، General Length: 3-12m
التسامح:
حسب الجداول التالية أو طلب العملاء
الخصائص:
مركزية جيدة
تحمل جيد لـ OD و ID
دقة عالية
جودة مستقرة
الصلابة الناعمة
تأمين الجودة التاريخي
التسامح مع OD & WT:
أ.د. التسامح:
| طريقة الإنتاج | التسامح مع OD |
| طحن الساخن ((إخراج) | ± 1% أو ± 0.50 ملم |
| المسلّحة بارداً ((مسلّلة بارداً)) | ± 1% أو ± 0.30 ملم |
التسامح لسمك الحائط:
1.وال thickness tolerance of Hot Rolling steel tube: معدل تحمل سمك الحائط للأنابيب الفولاذية الساخنة:
| طريقة الإنتاج | OD (DN) | WT/OD | التسامح |
| أنبوب مطرود | ≤102 | / | ± 12.5 ٪ أو ± 0.40 ملم |
| > 102 | ≤0.05 | ± 15% أو ± 0.40 ملم | |
| > 0.05-0.10 | ± 12.5 ٪ أو ± 0.40 ملم | ||
| >0.10 | +12.5% -10% | ||
| أنبوب فولاذي متوسع بالحرارة | / | ± 15% | |
2.Wall thickness tolerance of Cold Drawn (Cold Rolled) steel tube: معدل تحمل سمك الحائط للأنابيب الفولاذية المصنوعة من الصلب:
| طريقة الإنتاج | WT | التسامح |
| أنبوب فولاذي مدرج بارد | ≤3 | +15%/-10% or ±0.40 ملم |
| >3 | +12.5% -10% |
تحمل الانحناء:
WT≤15mm، الانحناء≤1.5mm/m
WT> 15mm ~ 30mm ، والانحناء ≤ 2.0mm / m
WT> 30mm/OD≥351mm، و Bending≤3.0mm/m
التكافؤ والحائط غير المتكافئ:
The ovality and wall unevenness should be no more than 80% of the OD and wall thickness. ((أو وفقا لطلبات العميل))
خاصية ميكانيكية
| الصف الحديدي | قوة السحب Rm N/mm2 ((MPa) | قوة الغلة ر.ب.0.2 N/mm2 ((MPa) | الطول % | |||
| سمك الجدار | ||||||
| ≤ 16 ملم | > 16-30 ملم | > 30 ملم | ||||
| 10 | ≥335 | ≥205 | ≥195 | ≥185 | ≥24 | |
| 15 | ≥375 | ≥225 | ≥215 | ≥205 | ≥22 | |
| 20 | ≥410 | ≥245 | ≥235 | ≥225 | ≥20 | |
| 25 | ≥ 450 | ≥ 275 | ≥265 | ≥255 | ≥18 | |
| 35 | ≥510 | ≥305 | ≥295 | ≥285 | ≥17 | |
| 45 | ≥590 | ≥335 | ≥325 | ≥315 | ≥14 | |
| 20Mn | ≥ 450 | ≥ 275 | ≥265 | ≥255 | ≥20 | |
| 25Mn | ≥490 | ≥295 | ≥285 | ≥ 275 | ≥18 | |
| Q235 | أ | 375 ~ 500 | ≥235 | ≥225 | ≥215 | ≥25 |
| ب | ||||||
| ج | ||||||
| د | ||||||
| Q275 | أ | 415 إلى 540 | ≥ 275 | ≥265 | ≥255 | ≥22 |
| ب | ||||||
| ج | ||||||
| د | ||||||
| Q295 | أ | 390 إلى 570 | ≥295 | ≥ 275 | ≥255 | ≥22 |
| ب | ||||||
| Q345 | أ | 470 ~ 630 | ≥ 345 | ≥325 | ≥295 | ≥20 |
| ب | ||||||
| ج | ≥21 | |||||
| د | ||||||
| E | ||||||
| Q390 | أ | 490 إلى 650 | ≥390 | ≥370 | ≥ 350 | ≥18 |
| ب | ||||||
| ج | ≥19 | |||||
| د | ||||||
| E | ||||||
| Q420 | أ | 520 إلى 680 | ≥420 | ≥400 | ≥380 | ≥18 |
| ب | ||||||
| ج | ≥19 | |||||
| د | ||||||
| E | ||||||
| Q460 | ج | 550 إلى 720 | ≥460 | ≥440 | ≥420 | ≥17 |
| د | ||||||
| E | ||||||
الاختبار:
- اختبار الانحناء
- اختبار القسوة
- اختبار الأثر
- اختبار الضغط
- الاختبار غير المدمر
المعالجة:
المواد الخام
↓
التفتيش القادم
↓
التخزين!القطع!المطرقة!تزيين التقطيع!التنظيف!فوسفورية نظيفة
↓
ينتهي بقطع←تصحيح←معالجة الحرارة
↓
التفتيش النهائي→التجميع→التخزين
الشروط التقنية للتسليم:المعالجة الحرارية مع Hot Rolling & Cold Drawn (تداول ساخن وبارد)
تستخدم على نطاق واسع في مجال:نقل المياه والغاز والنفط الخ

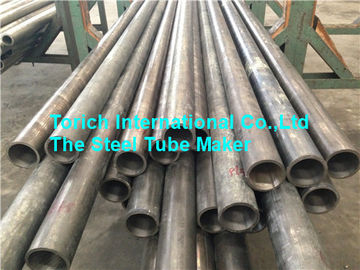

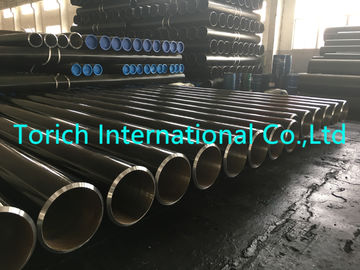

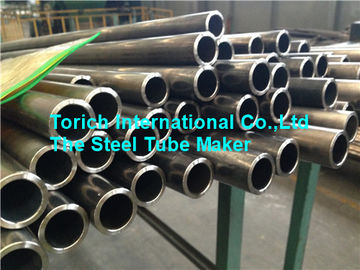

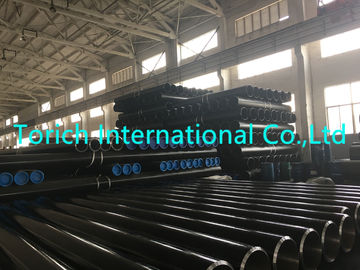

صور المنتج:
-
