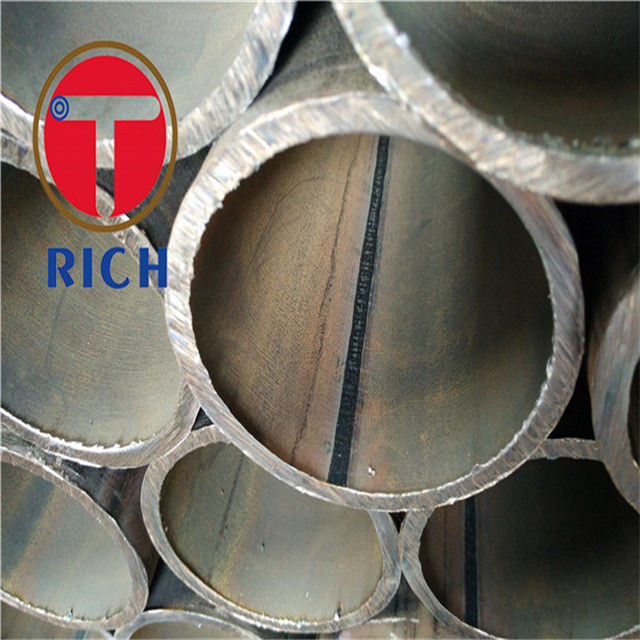

TORICH GB / T13793 10 # 15 # 20 # Q195 215A 235A أنابيب الصلب الملحومة خشونة ناعم
الخصائص الأساسية
مكان المنشأ:
الصين
الاسم التجاري:
torich
الشهادة:
ISO9001:2008,ISO14001:2008,TS16949,CE PED,TUV,APIABS,BV
رقم الطراز:
GB / T13793
تداول العقارات
الحد الأدنى لكمية الطلب:
5 طن
سعر:
500-1200 USD/ton
شروط الدفع:
L/C, D/A, D/P, T/T, إتحاد غربيّ, MoneyGram
القدرة على التوريد:
20000 طن / سنة
ملخص المنتج
اسم المنتج:TORICH GB/T13793 المادة 10#15#20# Q195 215A 235A أنابيب الفولاذ مع لحام المقاومة الكهربائية الطويلة المعيار:GB/T13793 نطاق الحجم:مفرط:5-711ملم(ويليام تيكسون):0.5-50ملمالطول: 4-12ملم أو وفقًا للتطبيق الفعلي للعملاء والإنتاج. التطبيق:هيكل البناء، نقل السوائل الصف الحديدي:10# 15# 20# Q195...
تفاصيل المنتج
إبراز:
أنابيب الصلب الملحومة,لحام فولاذ أنبوب
,welding steel tubing
Name:
GB / T13793 10 # 15 # مواسير فولاذية مع لحام كهربائي طولاني مقاوم
Technique:
HFRW
Surface:
مزيت
Delivery Condition:
heat-treatment
Usage:
هيكل البناء والنقل السائل
Length:
4-12m
OD:
5-711mm
WT:
0.5-50 مم
وصف المنتج
اسم المنتج:TORICH GB/T13793 المادة 10#15#20# Q195 215A 235A أنابيب الفولاذ مع لحام المقاومة الكهربائية الطويلة
المعيار:GB/T13793
نطاق الحجم:مفرط:5-711ملم(ويليام تيكسون):0.5-50ملمالطول: 4-12ملم أو وفقًا للتطبيق الفعلي للعملاء والإنتاج.
التطبيق:هيكل البناء، نقل السوائل
الصف الحديدي:10# 15# 20# Q195/Q235/Q345/Q390/Q420
التكنولوجيا:HFRW
الخصائص:
مركزية جيدة
جودة سطح جيدة
تحمل جيد لـ OD و ID
دقة عالية
جودة مستقرة
الصلابة الناعمة
تأمين الجودة التاريخي
الجدول 1 معدل التسامح لقطر الخارجالوحدة: ملم
| القياس الخارجي ((د)) | التقدّم العام (PD.A)أ | دقة أعلى ((PD.B)) | دقة عالية ((PD.C)) |
| 5-20 | ± 0.30 | ± 0.15 | ± 0.05 |
| >20-35 | ± 0.40 | ± 0.20 | ± 0.10 |
| > 35-50 | ± 0.50 | ± 0.25 | ± 0.15 |
| >50-80 | ± 1%D | ± 0.35 | ± 0.25 |
| > 80-114.3 | ± 0.60 | ± 0.40 | |
| > 114.3-1683 | ± 0.70 | ± 0.50 | |
| >168.3-2191 | ± 0.80 | ± 0.60 | |
| > 219.1-711 | ± 0.75%D | ± 0.5%D | |
| ألا تنطبق على أنابيب الفولاذ للدراجات الحملة الحزامية | |||
الجدول 2 معدل تحمل سمك الجدارالوحدة: ملم
| سمك الحائط ((t) | التقدّم العام (PD.A)أ | دقة أعلى ((PD.B)) | دقة عالية ((PD.C)) | سمك الحائط غير المتساويب |
| 0.50-0.70 | ± 0.10 | ± 0.04 | ± 0.03 | ≤ 7.5% طن |
| > 0.70 إلى 1.0 | ± 0.05 | ± 0.04 | ||
| >1.0-15 | ± 0.06 | ± 0.05 | ||
| > 1.5 - 25 | ± 10% t | ± 0.12 | ± 0.06 | |
| >2.5-3.5 | ± 0.16 | ± 0.10 | ||
| >3.5-4.5 | ± 0.22 | ± 0.18 | ||
| > 4.5 إلى 5.5 | ± 0.26 | ± 0.21 | ||
| >5.5 | ± 7.5٪ t | ±5.0%t | ||
| ألا تنطبق على أنابيب الفولاذ للدراجات الحملة الحزامية بلا تنطبق على أنابيب الصلب ذات الدرجة العامة. يعني سمك الجدار غير المتساوي الفرق بين القيم القصوى والحد الأدنى لسمك الجدار المقاس على نفس الشق. | ||||
الجدول 3 ثني أنبوب الصلب
| القطر الخارجي ((D) / mm | الانحناء/ ((ملم/متر) ، لا يزيد عن | ||
| التقدّم العام (PD.A) | دقة أعلى ((PD.B)) | دقة عالية ((PD.C)) | |
| >16 | 1.5 | 1.0 | 0.5 |
الجدول 4 ارتفاع الحفر الداخليالوحدة: ملم
| التقدّم العام | دقة أعلى | دقة عالية |
| +0.50 -صفر20 | +0.50 -صفر05 | +0.20 -صفر05 |
الجدول 5 معامل الوزن من أنابيب الفولاذ المغلفة
| سمك الحائط t/mm | 1.2 | .14 | 1.5 | 1.6 | 1.8 | 2.0 | 2.2 | 2.5 | 2.8 | 3.0 | 3.2 | 3.5 | |
| معامل c | أ | 1.106 | 1.091 | 1.085 | 1.080 | 1.071 | 1.064 | 1.058 | 1.051 | 1.045 | 1.042 | 1.040 | 1.036 |
| معامل c | ب | 1.085 | 1.073 | 1.068 | 1.064 | 1.057 | 1.051 | 1.046 | 1.041 | 1.036 | 1.034 | 1.032 | 1.029 |
| معامل c | ج | 1.064 | 1.055 | 1.051 | 1.048 | 1.042 | 1.038 | 1.035 | 1.031 | 1.027 | 1.025 | 1.022 | 1.020 |
| سمك الحائط t/mm | 3.8 | 4.0 | 4.2 | 4.5 | 4.8 | 5.0 | 5.4 | 5.6 | 6.0 | 6.5 | 7.0 | 8.0 | |
| معامل c | أ | 1.034 | 1.032 | 1.030 | 1.028 | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.018 | 1.016 |
| معامل c | ب | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.013 |
| معامل c | ج | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.014 | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 |
| سمك الحائط t/mm | 9.0 | 10.0 | 11.0 | 12.0 | 12.7 | 13.0 | 14.2 | 16.0 | 17.5 | 20.0 | |||
| معامل c | أ | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 | 1.010 | 1.009 | 1.008 | 1.007 | 1.006 | ||
| معامل c | ب | 1.011 | 1.010 | 1.009 | 1.008 | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.005 | ||
| معامل c | ج | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.006 | 1.005 | 1.005 | 1.004 | 1.004 | ||
الجدول 6 الخصائص الميكانيكية
| الصف الحديدي | قوة انخفاض العائد Re1./MPa | قوة السحب Rم/MPa | الطول أ/% | |
| د≤168.3ملم
| د> 168.3 ملم | |||
| ≥ | ||||
| 08,10 | 195 | 315 | 22 | |
| 15 | 215 | 355 | 20 | |
| 20 | 235 | 390 | 19 | |
| Q195ب | 195 | 315 | 15 | 20 |
| Q215A،Q215B | 215 | 335 | ||
| Q235A،Q235B،Q235C | 235 | 370 | ||
| Q275A،Q275B،Q275C | 275 | 410 | 13 | 18 |
| Q345A،Q345B،Q345C | 345 | 470 | ||
| Q390A،Q390B،Q390C | 390 | 490 | 19 | |
| Q420A،Q420B،Q420C | 420 | 520 | 19 | |
| Q460C،Q460D | 460 | 550 | 17 | |
الجدول 7 وزن الطبقة المصقولة بالغليان الساخن
| درجة الوزن من الطبقة المصنعة | الاحتياج | الوزن الإجمالي لطلاء الزنك لكل وحدة مساحة من الأسطح الداخلية والخارجية / ((g)م2) ليس أقل من |
| أ | السطح الداخلي والخارجي | 500 |
| ب | السطح الداخلي والخارجي | 400 |
| ج | السطح الداخلي والخارجي | 300 |
الجدول 8 عناصر الاختبار واختيار العينات لأنبوبات الصلب
| الرقم | عناصر الاختبار | تواتر الاختبار | كمية العينة |
| 1 | تحليل الذوبان | 1/أفران | 1 |
| 2 | تحليل المنتج النهائي | 1/أفران | 1 |
| 3 | اختبار السحب | 1/لعبة | 1 |
| 4 | اختبار سحب اللحام | 1/لعبة | 1 |
| 5 | اختبار الأثر | 1/لعبة | مجموعتان في وقت واحد، 3 عينات في مجموعة |
| 6 | اختبار التسطيح | 1/لعبة | عينة واحدة على 2 أنابيب في كل دفعة |
| 7 | اختبار الانحناء | 1/لعبة | عينة واحدة على 2 أنابيب في كل دفعة |
| 8 | اختبار الإشعال | 1/لعبة | عينة واحدة على 2 أنابيب في كل دفعة |
| 9 | الاختبار الهيدروليكي | كل شيء | كل شيء |
| 10 | اختبار بالموجات فوق الصوتية | كل شيء | كل شيء |
| 11 | اختبار التيار الدوري | كل شيء | كل شيء |
| 12 | اختبار توحيد الطبقة المعلبة | 1/لعبة | 1/لعبة |
| 13 | تحديد الوزن المعالج | 1/لعبة | 1/لعبة |
| 14 | اختبار الالتصاق في الطبقة المعلبة | 1/لعبة | 1/لعبة |
