| الاسم التجاري: | TORICH |
| رقم الطراز: | GB / T 13793 |
| الـ MOQ: | 5 طن |
| السعر: | USD 400-800 / Ton |
| شروط الدفع: | L/C, D/A, D/P, T/T, إتحاد غربيّ, MoneyGram |
| القدرة على التوريد: | 40000 طن / سنة |
مواسير صلب ذات طولية (مقاومة) Weld GB / T 13793
المواصفات :
المادة: 08 # 10 # Q195 Q215 Q235 Q345
حجم المدى : التطوير التنظيمي: 4-1200mm
WT: 0.3-200 ملم
الطول العام: 4-12 م
تفاوت:
وفقا للجداول التالية أو طلب العملاء.
الجدول 1 التسامح من القطر الخارجي وحدة: مم
| القطر الخارجي (D) | Precesion عامة (PD.A) أ | دقة أعلى (PD.B) | دقة عالية (PD.C) |
| 5-20 | ± 0.30 | ± 0.15 | ± 0.05 |
| > 20-35 | ± 0.40 | ± 0.20 | ± 0.10 |
| > 35-50 | ± 0.50 | ± 0.25 | ± 0.15 |
| > 50-80 | ± 1٪ D | ± 0.35 | ± 0.25 |
| > 80-114،3 | ± 0.60 | ± 0.40 | |
| > 114،3-168،3 | ± 0.70 | ± 0.50 | |
| > 168،3-219،1 | ± 0.80 | ± 0.60 | |
| > 219،1-711 | ± 0.75٪ D | ± 0.5٪ D | |
| (أ) لا تنطبق على انابيب الصلب للاسطوانة الحزام الناقل | |||
الجدول 2 التسامح من وحدة سماكة الجدار : مم
| سمك الجدار (ر) | Precesion عامة (PD.A) أ | دقة أعلى (PD.B) | دقة عالية (PD.C) | سمك الجدار غير موحد ب |
| 0،50-0،70 | ± 0.10 | ± 0.04 | ± 0.03 | ≤7.5٪ ر |
| > ،70-1،0 | ± 0.05 | ± 0.04 | ||
| > 1،0-1،5 | ± 0.06 | ± 0.05 | ||
| > 1.5-2.5 | ± 10٪ ر | ± 0.12 | ± 0.06 | |
| > 2.5-3.5 | ± 0.16 | ± 0.10 | ||
| > 3.5-4.5 | ± 0.22 | ± 0.18 | ||
| > 4،5-5،5 | ± 0.26 | ± 0.21 | ||
| > 5.5 | ± 7.5٪ ر | ± 5.0٪ ر | ||
(أ) لا تنطبق على انابيب الصلب للاسطوانة الحزام الناقل | ||||
الجدول 3 الانحناء لأنبوب الصلب
| القطر الخارجي (د) / مم | الانحناء / (مم / م) ، لا أكثر من | ||
| التثقيف العام (PD.A) | دقة أعلى (PD.B) | دقة عالية (PD.C) | |
| > 16 | 1.5 | 1.0 | 0.5 |
الجدول 4 الخصائص الميكانيكية
| درجة الصلب | انخفاض قوة العائد R e1. / ميغاباسكال | قوة الشد | استطالة | |
D ≤168.3mm | D ＞ 168.3 ملم | |||
| ≥ | ||||
| 08،10 | 195 | 315 | 22 | |
| 15 | 215 | 355 | 20 | |
| 20 | 235 | 390 | 19 | |
| Q195 ب | 195 | 315 | 15 | 20 |
| Q215A، Q215B | 215 | 335 | ||
| Q235A، Q235B، Q235C | 235 | 370 | ||
| Q275A، Q275B، Q275C | 275 | 410 | 13 | 18 |
| Q345A، Q345B، Q345C | 345 | 470 | ||
| Q390A، Q390B، Q390C | 390 | 490 | 19 | |
| Q420A، Q420B، Q420C | 420 | 520 | 19 | |
| Q460C، Q460D | 460 | 550 | 17 | |
المعالجة: المتفجرات من مخلفات الحرب
شروط التسليم الفنية: لحام أو المعالجة الحرارية
تستخدم على نطاق واسع في مجال : التطبيقات الميكانيكية والبناء

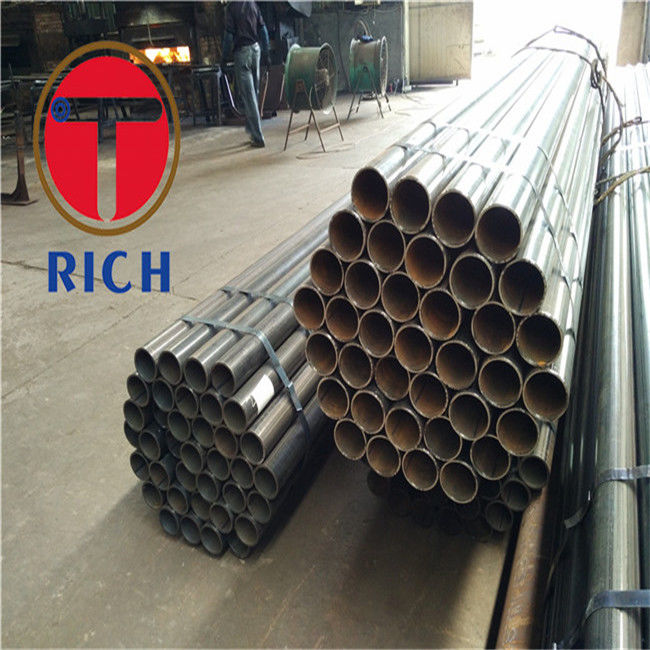

صور المنتج :
