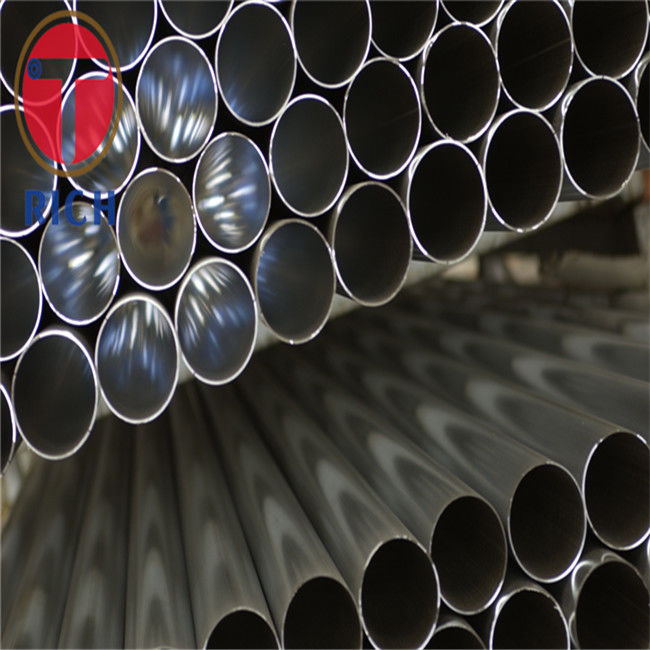

أنابيب الفولاذ المقاوم للصدأ سلس مخصص لوسائل النقل GB / T 14976
الخصائص الأساسية
مكان المنشأ:
الصين
الاسم التجاري:
TORICH
الشهادة:
ISO 9001 ISO 14001 TS 16949
رقم الطراز:
GB / T 14976
تداول العقارات
الحد الأدنى لكمية الطلب:
1 طن
سعر:
قابل للتفاوض
شروط الدفع:
L/C, D/A, D/P, T/T, إتحاد غربيّ, MoneyGram
القدرة على التوريد:
40000 طن / سنة
ملخص المنتج
أنابيب من الفولاذ المقاوم للصدأ بدون مسامح لنقل السوائل GB/T 14976 المواصفات: المواد: نطاق الحجم:مفرط:4-1200ملم (ويليام تيكسون):0.3-200ملم الطول العام:1-12م التسامح: حسب الجداول التالية أو طلب العملاء الجدول 1 التسامح بين القطر الخارجي ووحدة سمك الجدار:mm التنقيب الساخن (التطويق، التوسع) أنابيب الفو...
تفاصيل المنتج
إبراز:
جولة أنبوب من الفولاذ المقاوم للصدأ,
,stainless tube steel
Product Name:
سلس أنابيب الفولاذ المقاوم للصدأ لنقل السوائل GB / T 14976
Material:
302،304،304L / N، 316L / N
Surface:
تلميع
Application:
302،304،304L / N، 316L / N
Shape:
مستدير - كروي
OD:
4-1200mm
WT:
0.3-200mm
Length:
1-12m
وصف المنتج
أنابيب من الفولاذ المقاوم للصدأ بدون مسامح لنقل السوائل GB/T 14976
المواصفات:
المواد:
نطاق الحجم:مفرط:4-1200ملم
(ويليام تيكسون):0.3-200ملم
الطول العام:1-12م
التسامح:
حسب الجداول التالية أو طلب العملاء
الجدول 1 التسامح بين القطر الخارجي ووحدة سمك الجدار:mm
| التنقيب الساخن (التطويق، التوسع) أنابيب الفولاذ | أنابيب فولاذية مسدودة | ||||||
| البعد | التسامح | البعد | التسامح | ||||
| الدرجة العادية PA | الجهاز الشخصي عالية الدرجة | الدرجة العادية PA | الجهاز الشخصي عالية الدرجة | ||||
| قطر خارجي اسمي د | 68~159 | ± 1.25%D | ± 1%D | قطر خارجي اسمي د | 6 ~ 10 | ± 0.20 | ± 0.15 |
| > 10 ~ 30 | ± 0.30 | ± 0.20 | |||||
| >30~50 | ± 0.40 | ± 0.30 | |||||
| >50~219 | ± 0.85%D | ± 0.75%D | |||||
| >159 | ± 1.5%D | >219 | ± 0.9%D | ± 0.8%D | |||
| سمك الحائط الاسمي S | <15 | +15%S -12.5%S | ± 12.5%S | سمك الحائط الاسمي S | ≤3 | ± 12٪S | ± 10%S |
| ≥15 | +20%S -15%S | >3 | +12.5%S -10%S | ± 10%S | |||
الجدول 2: معدل التسامح للوحدة الحد الأدنى لسمك الجدار: مليمتر
| طريقة التصنيع | البعد | التسامح | |
| الدرجة العادية PA | الجهاز الشخصي عالية الدرجة | ||
| التنقيب الساخن (التطويق، التوسع) أنابيب الفولاذ (و-هـ) | Sدقيقة<15 | + 25%Sدقيقة 0 | +22.5%Sدقيقة 0 |
| Sدقيقة≥15 | +32.5%Sدقيقة 0 | ||
| أنابيب فولاذية مسدودة المرحاض | كل جدران الجدار صلبة | +22%Sدقيقة 0 | +20%Sدقيقة 0 |
الجدول 3 الدرجة والمكون الكيميائي
| لا، لا، لا | GB/T 20878 | الدرجة | المكون الكيميائي ((كسر الجودة) /٪ | |||||||||||
| لا، لا، لا | الرمز الرقمي الموحد | ج | نعم | م | (ب) | S | نـي | سي سي | (مو) | كيو | ن | غيرها | ||
| 1 | 13 | S30210 | 12Cr18Ni9 | 0.15 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00~1000 | 17.00~1900 | - | - | 0.10 | - |
| 2 | 17 | S30408 | 06Cr19Ni10 | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00~1100 | 18.00~2000 | - | - | - | - |
| 3 | 18 | S30403 | 022Cr19Ni10 | 0.030 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00~1200 | 18.00~2000 | - | - | - | - |
| 4 | 23 | S30458 | 06Cr19Ni10N | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00~1100 | 18.00~2000 | - | - | 0.10 ~ 0.16 | - |
| 5 | 24 | S30478 | 06Cr19Ni9NbN | 0.030 | 1.00 | 2.50 | 0.035 | 0.030 | 7.50 ~ 10.50 | 18.00~2000 | - | - | 0.15 ~ 0.30 | ملاحظة:0.15 |
| 6 | 25 | S30453 | 022Cr19Ni10N | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00~1100 | 18.00~2000 | - | - | 0.10 ~ 0.16 | - |
| 7 | 32 | S30908 | 06Cr23Ni13 | 0.030 | 1.00 | 2.00 | 0.035 | 0.030 | 12.00 ~ 15.00 | 22.00 ~ 24.00 | - | - | - | - |
| 8 | 35 | S31008 | 06Cr25Ni20 | 0.08 | 1.50 | 2.00 | 0.035 | 0.030 | 19.00 ~ 22.00 | 24.0 ~ 26.00 | - | - | - | - |
| 9 | 38 | S31608 | 06Cr17Ni12Mo2 | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00 ~ 14.00 | 16.00~1800 | 2.00~300 | - | - | - |
| 10 | 39 | S31603 | 022Cr17Ni12Mo2 | 0.030 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00 ~ 14.00 | 16.00~1800 | 2.00~300 | - | - | - |
| 11 | 40 | S31609 | 07Cr17Ni12Mo2 | 0.04 ~ 0.10 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00 ~ 14.00 | 16.00~1800 | 2.00~300 | - | - | - |
| 12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00 ~ 14.00 | 16.00~1800 | 2.00~300 | - | - | (تاي-5C~0)70 |
الجدول 4 نظام المعالجة الحرارية الموصى به،الخصائص الميكانيكية للأنبوب الفولاذي والكثافة
| نوع المنظمة | لا، لا، لا | GB/T 20878 | الدرجة | نظام المعالجة الحرارية الموصى به | الخصائص الميكانيكية | الكثافة ρ/(kg/dm2) | |||
| لا، لا، لا | الرمز الرقمي الموحد | قوة السحب Rم/MPa | المقاومة المحددة لامتداد البلاستيك Rp0.2/MPa | نسبة الإطالة بعد الكسر A/% | |||||
| لا تقل عن | |||||||||
| الأستينيتية | 1 | 13 | S30210 | 12Cr18Ni9 | 1010°C~1150°C،باردة أو غيرها | 520 | 205 | 35 | 7.93 |
| 2 | 17 | S30408 | 06Cr19Ni10 | 1010°C~1150°C،باردة أو غيرها | 520 | 205 | 35 | 7.93 | |
| 3 | 18 | S30403 | 022Cr19Ni10 | 1010°C~1150°C،باردة أو غيرها | 480 | 175 | 35 | 7.90 | |
| 4 | 23 | S30458 | 06Cr19Ni10N | 1010°C~1150°C،باردة أو غيرها | 550 | 275 | 35 | 7.93 | |
| 5 | 24 | S30478 | 06Cr19Ni9NbN | 1010°C~1150°C،باردة أو غيرها | 685 | 345 | 35 | 7.98 | |
| 6 | 25 | S30453 | 022Cr19Ni10N | 1010°C~1150°C،باردة أو غيرها | 550 | 245 | 40 | 7.93 | |
| 7 | 32 | S30908 | 06Cr23Ni13 | 1010°C~1150°C،باردة أو غيرها | 520 | 205 | 40 | 7.98 | |
| 8 | 35 | S31008 | 06Cr25Ni20 | 1010°C~1150°C،باردة أو غيرها | 520 | 205 | 40 | 7.98 | |
| 9 | 38 | S31608 | 06Cr17Ni12Mo2 | 1010°C~1150°C،باردة أو غيرها | 520 | 205 | 35 | 8.00 | |
| 10 | 39 | S31603 | 022Cr17Ni12Mo2 | 1010°C~1150°C،باردة أو غيرها | 480 | 175 | 35 | 8.00 | |
| 11 | 40 | S31609 | 07Cr17Ni12Mo2 | ≥1040°C،الباردة أو غيرها | 515 | 205 | 35 | 7.98 | |
| 12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | 1000 درجة مئوية إلى 1100 درجة مئوية باردة أو غيرها | 530 | 205 | 35 | 7.90 | |
الجدول 5 موضوع فحص أنابيب الصلب، طريقة الاختبار وكمية أخذ العينات
| لا، لا، لا | موضوع التفتيش | كمية العينة | طريقة أخذ العينات | طريقة الاختبار |
| 1 | المكون الكيميائي | خذ عينة من كل فرنسية | GB/T 20066 | إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة. |
| 2 | اختبار السحب | أخذ عينة بين اثنين من أنابيب الفولاذ من كل دفعة | GB/T 2975 | GB/T 228.1 |
| 3 | اختبار التسطيح | أخذ عينة بين اثنين من أنابيب الفولاذ من كل دفعة | GB/T 246 | GB/T 246 |
| 4 | اختبار التوهج | أخذ عينة بين اثنين من أنابيب الفولاذ من كل دفعة | GB/T 242 | GB/T 242 |
| 5 | الاختبار الهيدروليكي | كل قطعة | - | GB/T 241 |
| 6 | اختبار بالموجات فوق الصوتية | كل قطعة | - | GB/T 5777-2008 |
| 7 | اختبار إدي | كل قطعة | - | GB/T 7735-2004 |
| 8 | اختبار التآكل بين البلورات | أخذ عينة بين اثنين من أنابيب الفولاذ من كل دفعة | GB/T 4334-2008 | GB/T 4334-2008 |
الجدول A.1 مقارنة الصف الفولاذ المقاوم للصدأ
| لا، لا، لا | GB/T 20878-2007 | الصينية | الـ JIS G4303-2005 JIS G 4311-1991 | ISO/TS 15510:2003 ISO 4955:2005 | الصيغة EN 10088:1-2005 | اللاتينية 5632-1972 | |
| الرمز الرقمي الموحد | الدرجة | ||||||
| 1 | S30210 | 12Cr18Ni9 | S30200،302 | SUS302 | X10CrNi18-8 | X10CrNi18-8،1.4310 | 12X18H9 |
| 2 | S30408 | 06Cr19Ni10 | S30400،304 | SUS304 | X5CrNi18-9 | X5CrNi18-10،1.4301 | - |
| 3 | S30403 | 022Cr19Ni10 | S30403,304L | SUS304L | X2CrNi19-11 | إكس 2 كيرني 19-111.4306 | 03X18H11 |
| 4 | S30458 | 06Cr19Ni10N | S30451,304N | SUS304N1 | X5CrNiN18-8 | X5CrNiN19-9،1.4315 | - |
| 5 | S30478 | 06Cr19Ni9NbN | S30452,XM-21 | SUS304N2 | - | - | - |
| 6 | S30453 | 022Cr19Ni10N | S30453,304LN | SUS304LN | X2CrNiN18-9 | X2CrNiN18-10،1.4311 | - |
| 7 | S30908 | 06Cr23Ni13 | S30908,309S | SUS309S | X12CrNi23-13 | إكس 12 كريني 23-131.4833 | - |
| 8 | S31008 | 06Cr25Ni20 | S31008,310S | SUS310S | X8CrNi25-21 | X8CrNi25-21،1.4845 | 10X23H18 |
| 9 | S31608 | 06Cr17Ni12Mo2 | S31600،316 | SUS316 | X5CrNiMo17-12-2 | (إكس 5 كرينيمو 17-12-2)1.4401 | - |
| 10 | S31603 | 022Cr17Ni12Mo2 | S31603,316L | SUS316L | X2CrNiMo17-12-2 | إكس 2 كروميمو 17-12-21.4404 | 03X17H14M3 |
| 11 | S31609 | 07Cr17Ni12Mo2 | S31609,316H | - | - | (إكس 3 كرينيمو 17-13-3)1.4436 | - |
| 12 | S31668 | 06Cr17Ni12Mo2Ti | S31635,316Ti | SUS316Ti | X6CrNiMoTi17-12-2 | X6CrNiMoTi17-12-2،1.4571 | 08X17H13M2T |
المعالجة:(و-ه،و-س)
الشروط التقنية للتسليم:المعالجة الحرارية والتحلية أو المعالجة الحرارية في الغلاف الجوي الوقائي
تستخدم على نطاق واسع في مجال:نقل السوائل
صور المنتج:
