| الاسم التجاري: | TORICH |
| رقم الطراز: | GB / T 14291 |
| الـ MOQ: | 2 طن |
| السعر: | USD 400-700 Ton |
| شروط الدفع: | L/C, D/A, D/P, T/T, إتحاد غربيّ, MoneyGram |
| القدرة على التوريد: | 6000 طن سنويا |

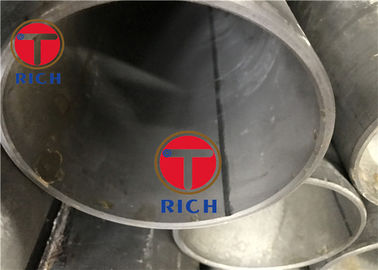

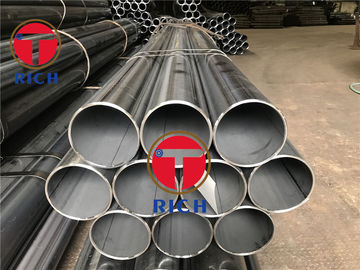

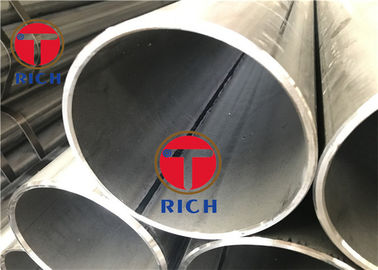

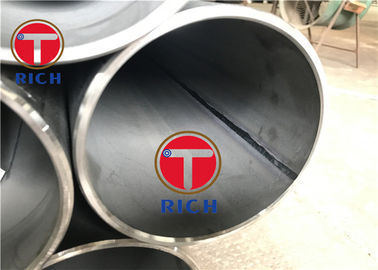

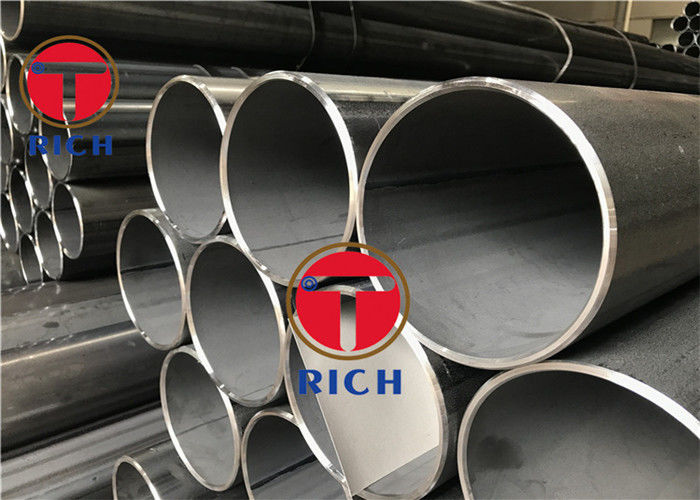

GB/T 14291 أنابيب الصلب المصفحة Q235A/Q235B لخدمة السوائل في المناجم

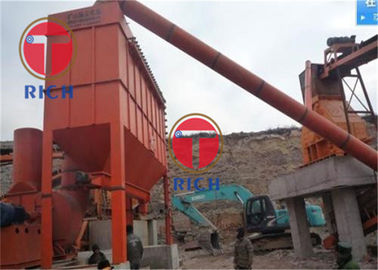

التطبيق:الرياح في المنجم، التصريف، ضغط غاز التصريف ونقل البصمة باستخدام أنابيب الصلب المطاوئة بالخيط المستقيم
الحجم:L-4 ~ 12m
OD-21.3-660mm
WT--2.5-14mm
الدرجة:Q235A،Q235B،Q295A،Q295B،Q345A،Q345B
طريقة التصنيع:لحام المقاومة عالية التردد
حالة التسليم:يجب أن يكون أنبوب الفولاذ مباشرة خياطة أنبوب التسليم النهاية المسطحة الضوء.
الجدول 1 الانحراف المسموح به للقطر الخارجي وسمك الجدار
الوحدة: مليمتر
| القطر الخارجي الاسمي D | الانحراف المسموح به في القطر الخارجي | الانحراف المسموح به من سمك الجدار |
| D≤48.3 | ± 0.50 | ± 10%S |
48.3| ± 1%D | | |
| D>273 | ± 0.75%D |
الجدول 2 الخصائص الميكانيكية
| الدرجة | قوة السحب
| قوة انخفاض الغلة | الطول A٪ لا تقل عن | |
| د≤1683 | د>1683 | |||
| Q235A،Q235B | 375 | 235 | 15 | 20 |
| Q295A،Q295B | 390 | 295 | 13 | 18 |
| Q345A،Q345B | 470 | 345 | 13 | 18 |
| ملاحظة: يعتمد وقت التحكيم في اختبار الشد على العينة الطولية. | ||||
الجدول 3 عناصر التفتيش وطرق الاختبار وعدد عينات أنابيب الصلب
| لا | مشروع التفتيش | طريقة أخذ العينات وطريقة الاختبار | كمية العينة |
| 1 | التكوين الكيميائي | GB/T 20066، GB/T 223، GB/T 4336 | واحد لكل فرن ((حاوية)) |
| 2 | اختبار السحب | GB/T 228، GB/T 2975 | واحدة لكل دفعة |
| 3 | اختبار السحب | GB/T 241 | واحد تلو الآخر |
| 4 | الفحص بالموجات فوق الصوتية | GB/T18256 | واحد تلو الآخر |
| 5 | اكتشاف العيوب في التيار الدوري | GB/T 7735 | واحد تلو الآخر |
| 6 | اختبار الانحناء | GB/T 244 | اثنان لكل دفعة |
| 7 | اختبار التسطيح | GB/T 246 | أربعة لكل لفة |
الجدول 4 قطر خارجية,سمك الحائط,الوزن النظري وضغط الاختبار
| القياسية القطر الخارجي ((D) / مليمتر | سمك الحائط العادي ((S) / mm | الوزن النظري/ ((كغ/م) | ضغط الاختبار/MPa | ||
| Q235A، Q235B | Q295A، Q295B | Q345A، Q345B | |||
| 21.3 | 2.5 | 1.16 | 15 | 15 | 15 |
| 21.3 | 3 | 1.35 | 15 | 15 | 15 |
| 21.3 | 3.5 | 1.54 | 15 | 15 | 15 |
| 25 | 2.5 | 1.39 | 15 | 15 | 15 |
| 25 | 3 | 1.63 | 15 | 15 | 15 |
| 25 | 3.5 | 1.86 | 15 | 15 | 15 |
| 25 | 4 | 2.07 | 15 | 15 | 15 |
| 26.9 | 2.5 | 1.50 | 15 | 15 | 15 |
| 26.9 | 3 | 1.77 | 15 | 15 | 15 |
| 26.9 | 3.5 | 2.02 | 15 | 15 | 15 |
| 26.9 | 4 | 2.26 | 15 | 15 | 15 |
| 31.8 | 2.5 | 1.81 | 15 | 15 | 15 |
| 31.8 | 3 | 2.13 | 15 | 15 | 15 |
| 31.8 | 3.5 | 2.44 | 15 | 15 | 15 |
| 31.8 | 4 | 2.74 | 15 | 15 | 15 |
| 33.7 | 2.5 | 1.92 | 15 | 15 | 15 |
| 33.7 | 3 | 2.27 | 15 | 15 | 15 |
| 33.7 | 3.5 | 2.61 | 15 | 15 | 15 |
| 33.7 | 4 | 2.93 | 15 | 15 | 15 |
| 38 | 2.5 | 2.19 | 15 | 15 | 15 |
| 38 | 3 | 2.59 | 15 | 15 | 15 |
| 38 | 3.5 | 2.98 | 15 | 15 | 15 |
| 38 | 4 | 3.35 | 15 | 15 | 15 |
| 40 | 2.5 | 2.31 | 15 | 15 | 15 |
| 40 | 3 | 2.74 | 15 | 15 | 15 |
| 40 | 3.5 | 3.15 | 15 | 15 | 15 |
| 40 | 4 | 3.55 | 15 | 15 | 15 |
| 42.4 | 2.5 | 2.46 | 15 | 15 | 15 |
| 42.4 | 3 | 2.91 | 15 | 15 | 15 |
| 42.4 | 3.5 | 3.36 | 15 | 15 | 15 |
| 42.4 | 4 | 3.79 | 15 | 15 | 15 |
| 48.3 | 2.5 | 2.82 | 14.6 | 15 | 15 |
| 48.3 | 3 | 3.35 | 15 | 15 | 15 |
| 48.3 | 3.5 | 3.87 | 15 | 15 | 15 |
| 48.3 | 4 | 4.37 | 15 | 15 | 15 |
| 51 | 2.5 | 2.99 | 13.8 | 15 | 15 |
