GB / T 19793 أنبوب سميك الجدار سميك الجدار الملحوم / الأنبوب Q235 Q195 SPCC SPHC
تفاصيل المنتج
أنابيب الصلب الملحومة
,لحام فولاذ أنبوب
GB/T 19793 قطر صغير أنابيب/أنابيب لحامية ذات جدار سميك Q235 Q195 SPCC SPHC
مجالات التطبيق النموذجية هي::

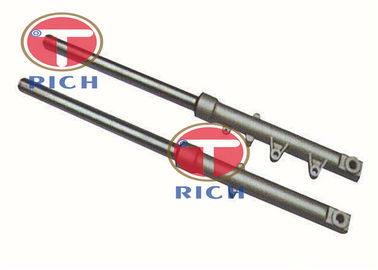

أنابيب مسك الصدمات للسيارات والدراجات النارية
أنابيب هيدروليكية
أنابيب فولاذية ميكانيكية لأجزاء السيارات
أنابيب الغاز
أنابيب غلاف المحركات الخ
الحجم:الطول--2~12m WT--2~4.5mm OD--16~50mm
المواد:Q235 Q195 SPCC SPHC
عملية الإنتاج:أنابيب عالية التردد الملحومة العادية
المزايا:قطر صغير وجدار سميك
جودة السطح:السطوح الداخلية والخارجية من أنبوب الفولاذ لا يسمح لها وجود الشقوق والقشور والجفافات والتحطيمات والحلقات والحروق.قشور الأوكسيد، وآثار إزالة الحطام الخارجي التي لا تزيد عن انحراف سلبي في سمك الجدار
عناصر التفتيش:
التكوين الكيميائي
اختبار السحب
الفحص بالموجات فوق الصوتية
اكتشاف العيوب في التيار الدوري
اختبار الانحناء
اختبار التسطيح
التسامح المسموح به للقطر الخارجي وسمك الجدار (ملم)
| نوع الأنابيب الفولاذية | أبعاد الأنابيب الصلبة | التسامح المسموح به | ||
| الطبقة المتوسطة | الطبقة العليا | |||
| طلاء الحديد أنبوب (مطحون ومتوسع) | القطر الخارجي D | كل شيء | ± 1% (دقيقة +/- 0.50) | - |
| سمك الجدار | كل شيء | +15%/-12.5% (دقيقة +4.5/-4.0) | - | |
| أنابيب مسدسة (ملفوفة باردة) | القطر الخارجي D | 6 ~ 10 | ± 0.2 | ± 0.15 |
| > 10 ~ 30 | ± 0.40 | ± 0.20 | ||
| >30~50 | ± 0.45 | ± 0.30 | ||
| >50 | ± 1% | ± 0.8% | ||
| سمك الجدار | < 1 | ± 0.15 | ± 0.12 | |
| > 1 ~ 3 | +15% -10% | +12.5% -10% | ||
| >3 | +12.5% -10% | ± 10% | ||
| ملاحظة:بالنسبة للأنبوبات التي يتم توسيعها بالساخن ذات القطر الخارجي > 35 ملم، فإن التسامح المسموح به لسمك الجدار هو ± 18٪. | ||||
الخصائص الميكانيكية الطولية لأنبوبات الصلب
| لا. | الصف الحديدي | قوة الشد ((Mpa) | نقطة الخصم ((Mpa) | الطول بعد الكسر ((%) | |
| s<16 | s>16 | ||||
| لا تقل عن | |||||
| 1 | 10 | 335~475 | 205 | 195 | 24 |
| 2 | 20 | 410~550 | 245 | 235 | 20 |
| 3 | Q295 | 430 إلى 610 | 295 | 285 | 22 |
| 4 | Q345 | 490~665 | 325 | 315 | 21 |
الانحرافات المسموح بها في تحليل المنتج عن الحدود المحددة
| العنصر | القيم الحدودية لتحليل الصب | الانحراف المسموح به في تحليل المنتج في % من الكتلة |
| ج | ≤0.22 | +0.02 |
| نعم | ≤0.55 | +0.05 |
| م | ≤1.60 | +0.10 |
| (ب) | ≤0.025 | +0.005 |
| S | ≤0.015 | +0.003 |
| ال | ≥0.025 | -صفر005 |
-
