| الاسم التجاري: | TORICH |
| رقم الطراز: | GB / 14975 |
| الـ MOQ: | 1 طن |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L/C, D/A, D/P, T/T, إتحاد غربيّ, MoneyGram |
| القدرة على التوريد: | 30000 طن / سنة |

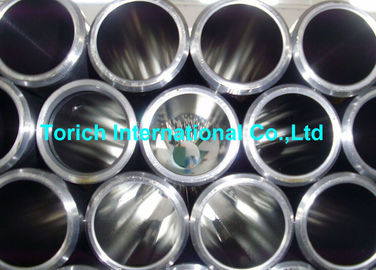

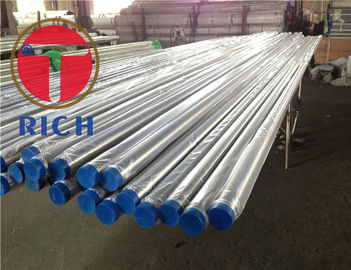

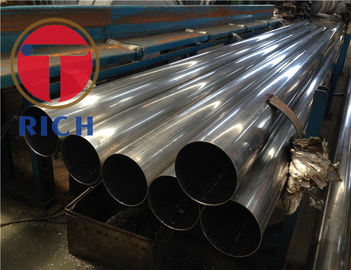

طوريك GB/T 14975 أنابيب الفولاذ المقاوم للصدأ بدون خيوط
الجدول 1 التسامح بين القطر الخارجي الاسمي وسمك الحائطالوحدة: ملم
| لفة ساخنة ((إخراجأنبوب فولاذي | أنبوب فولاذي مسحب بارد | ||||||
| البعد | التسامح | البعد | التسامح | ||||
| مستوى PA العادي | المراقبة الفنية الرفيعة المستوى | مستوى PA العادي | المراقبة الفنية الرفيعة المستوى | ||||
| قطر خارجي اسمي د | < 76.1 | ± 1.25%D | ± 0.60 | قطر خارجي اسمي د | < 12.7 | ± 0.30 | ± 0.10 |
| 76.1~<1397 | ± 0.80 | 12.7~<38.1 | ± 0.30 | ± 0.15 | |||
| 139.7~<2731 | ± 1.5%D | ± 120 | 38.1~<88.9 | ± 0.40 | ± 0.30 | ||
| 88.9~<1397 | ± 0.9%D | ± 0.40 | |||||
| 273.1~<323.9 | ± 160 | 139.7~<2032 | ± 0.80 | ||||
| 203.2~<219.1 | ± 110 | ||||||
| ≥ 323.9 | ± 0.6%D | 219.1~<323.9 | ± 160 | ||||
| ≥ 323.9 | ± 0.5%D | ||||||
| سمك الحائط الاسمي S | كل سمك الحائط | +15%S -12.52%S | ± 12.5%S | سمك الحائط الاسمي S | كل سمك الحائط | +12.5%S -10%S | ± 10%S |
الجدول 2 معدل التسامح للحد الأدنى لسمك الجدارالوحدة: ملم
| طريقة الإنتاج | البعد | التسامح | |
| مستوى PA العادي | المراقبة الفنية الرفيعة المستوى | ||
| لفة ساخنة ((إخراجأنبوب فولاذي (و-هـ) | Sدقيقة<15 | +27.5% Sدقيقة 0 | + 25% Sدقيقة 0
|
| Sدقيقة≥15 | +35% Sدقيقة 0 | ||
| أنبوب فولاذي مسحب بارد المرحاض | كل سمك الحائط | +22% S 0 | +20% S 0 |
الجدول 3 الدرجة والمكون الكيميائي
| لا، لا، لا | الرمز الرقمي الموحد | الدرجة | المكون الكيميائي ((كسر الجودة) /٪ | |||||||||
| ج | نعم | م | (ب) | S | نـي | سي سي | (مو) | كيو | ن | |||
| 1 | S30210 | 12Cr18Ni9 | 0.15 | 1.00 | 2.00 | 0.040 | 0.030 | 8.00~1000 | 17.00~1900 | - | - | 0.10 |
| 2 | S30408 | 06Cr19Ni10 | 0.08 | 1.00 | 2.00 | 0.040 | 0.030 | 8.00~1100 | 18.00~2000 | - | - | - |
| 3 | S30403 | 022Cr19Ni10 | 0.030 | 1.00 | 2.00 | 0.040 | 0.030 | 8.00~1200 | 18.00~2000 | - | - | - |
| 4 | S30458 | 06Cr19Ni10N | 0.08 | 1.00 | 2.00 | 0.040 | 0.030 | 8.00~1100 | 18.00~2000 | - | - | 0.10 ~ 0.16 |
| 5 | S30478 | 06Cr19Ni9NbN | 0.08 | 1.00 | 2.50 | 0.040 | 0.030 | 7.50 ~ 10.50 | 18.00~2000 | - | - | 0.15 ~ 0.30 |
| 6 | S30453 | 022Cr19Ni10N | 0.030 | 1.00 | 2.00 | 0.040 | 0.030 | 8.00~1100 | 18.00~2000 | - | - | 0.10 ~ 0.16 |
| 7 | S30908 | 06Cr23Ni13 | 0.08 | 1.00 | 2.00 | 0.040 | 0.030 | 12.00 ~ 15.00 | 22.00 ~ 24.00 | - | - | - |
| 8 | S31008 | 06Cr25Ni20 | 0.08 | 1.50 | 2.00 | 0.040 | 0.030 | 19.00 ~ 22.00 | 24.00~2600 | - | - | - |
| 9 | S31252 | 015Cr20Ni18Mo6CuN | 0.02 | 0.80 | 1.00 | 0.030 | 0.010 | 17.50 ~ 18.50 | 19.50 ~ 20.50 | 6.00~650 | 0.50 ~ 100 | 0.18 ~ 0.22 |
| 10 | S31608 | 06Cr17Ni12Mo2 | 0.08 | 1.00 | 2.00 | 0.040 | 0.030 | 10.00 ~ 14.00 | 16.00~1800 | 2.00~300 | - | - |
| 11 | S31603 | 022Cr17Ni12Mo2 | 0.030 | 1.00 | 2.00 | 0.040 | 0.030 | 10.00 ~ 14.00 | 16.00~1800 | 2.00~300 | - | - |
الجدول 4 الخصائص الميكانيكية
| لا، لا، لا | رقم التسلسل | الفولاذ الدرجة | الخصائص الميكانيكية | صلابة | ||
| قوة الشد Rم/MPa | قوة التمدد Rp0.2/MPa | التمدد بعد الكسر أ/% | HBW/HV/HRB | |||
| ≥ | ≤ | |||||
| 1 | S30210 | 12Cr18Ni9 | 520 | 205 | 35 | 192HbW/200HV/90HRB |
| 2 | S30438 | 06Cr19Ni10 | 520 | 205 | 35 | 192HbW/200HV/90HRB |
| 3 | S30403 | 022Cr19Ni10 | 480 | 175 | 35 | 192HbW/200HV/90HRB |
| 4 | S30458 | 06Cr19Ni10N | 550 | 275 | 35 | 192HbW/200HV/90HRB |
| 5 | S30478 | 06Cr19Ni9NbN | 685 | 345 | 35 | - |
| 6 | S30453 | 022Cr19Ni10N | 550 | 245 | 40 | 192HbW/200HV/90HRB |
| 7 | S30908 | 06Cr23Ni13 | 520 | 205 | 40 | 192HbW/200HV/90HRB |
| 8 | S31008 | 06Cr25Ni20 | 520 | 205 | 40 | 192HbW/200HV/90HRB |
| 9 | S31252 | 015Cr20Ni18Mo6CuN | 655 | 310 | 35 | 220HbW/230HV/96HRB |
| 10 | S31608 | 06Cr17Ni12Mo2 | 520 | 205 | 35 | 192HbW/200HV/90HRB |
| 11 | S31603 | 022Cr17Ni12Mo2 | 480 | 175 | 35 | 192HbW/200HV/90HRB |
| 12 | S31609 | 07Cr17Ni12Mo2Ti | 515 | 205 | 35 | 192HbW/200HV/90HRB |
| 13 | S31668 | 06Cr17Ni12Mo2N | 530 | 205 | 35 | 192HbW/200HV/90HRB |
| 14 | S31653 | 022Cr17Ni12Mo2N | 550 | 245 | 40 | 192HbW/200HV/90HRB |
| 15 | S31658 | 06Cr17Ni12Mo2N | 550 | 275 | 35 | 192HbW/200HV/90HRB |
| 16 | S31688 | 06Cr18Ni12Mo2Cu2 | 520 | 205 | 35 | - |
| 17 | S31683 | 022Cr18Ni14Mo2Cu2 | 480 | 180 | 35 | - |
| 18 | S31782 | 015Cr21Ni26Mo5Cu2 | 490 | 215 | 35 | 192HbW/200HV/90HRB |
الجدول 5 عناصر الاختبار وكمية أخذ العينات من أنابيب الصلب
| الرقم | عناصر الاختبار | كمية العينة |
| 1 | التكوين الكيميائي | عينة واحدة من كل فرن |
| 2 | اختبار السحب | عينة واحدة من كل أنبوب فولاذي في كل دفعة |
| 3 | اختبار القسوة | عينة واحدة من كل أنبوب فولاذي في كل دفعة |
| 4 | اختبار بالموجات فوق الصوتية | كل |
| 5 | الاختبار الهيدروليكي | كل |
