| الاسم التجاري: | TORICH |
| رقم الطراز: | GB / 18984 |
| الـ MOQ: | 3 طن |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L/C, D/A, D/P, T/T, إتحاد غربيّ, MoneyGram |
| القدرة على التوريد: | 50000 طن / سنة |

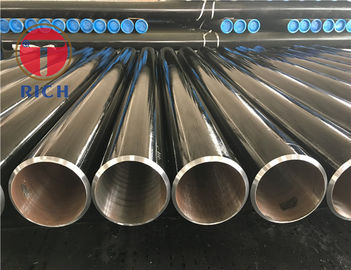

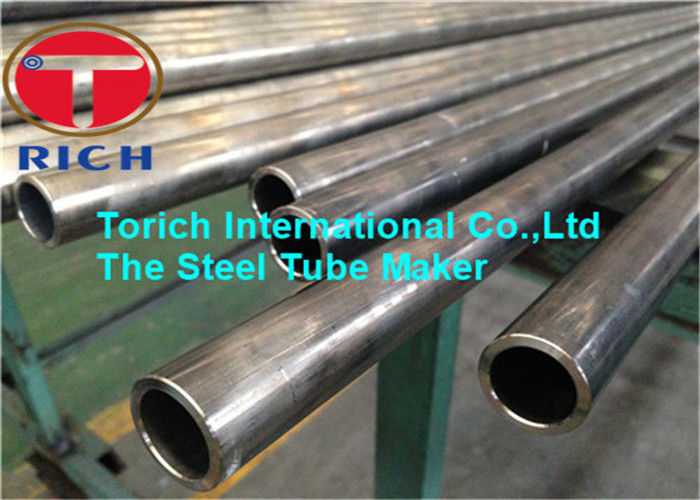

TORICH GB / T 18984 الأنابيب الفولاذية غير الملحومة لأنابيب الصرف الصحي ذات درجة الحرارة المنخفضة
التطبيق : لأنابيب درجة الحرارة المنخفضة الخدمة
المواد: 16MnDG، 10MnDG، 09DG، 09Mn2VDG، 06Ni3MoDG
الوحدة: مم
| الساخن لفة (قذف ، توسيع) الصلب الأنبوبة | الأنبوب الفولاذي المسحوب على البارد (Roll) | ||||||
| Diamension | تفاوت | Diamension | تفاوت | ||||
| المستوى العادي PA | كمبيوتر عالي المستوى | المستوى العادي PA | كمبيوتر عالي المستوى | ||||
القطر الاسمي الخارجي | <76.1 | ± 1.25٪ D | ± 0.60 | القطر الاسمي الخارجي | <12.7 | ± 0.30 | ± 0.10 |
| 76.1 ~ <139.7 | ± 0.80 | 12.7 ~ <38.1 | ± 0.30 | ± 0.15 | |||
| 139.7 ~ <273.1 | ± 1.5٪ D | ± 1.20 | 38.1 ~ <88.9 | ± 0.40 | ± 0.30 | ||
| 88.9 ~ <139.7 | ± 0.9٪ D | ± 0.40 | |||||
| 273.1 ~ <323.9 | ± 1.60 | 139.7 ~ <203.2 | ± 0.80 | ||||
| 203.2 ~ <219.1 | ± 1.10 | ||||||
| ≥323.9 | ± 0.6٪ D | 219.1 ~ <323.9 | ± 1.60 | ||||
| ≥323.9 | ± 0.5٪ D | ||||||
الاسمية الجدار Thinckness | كل سمك الجدار | + 15٪ S | ± 12.5٪ S | الاسمية الجدار Thinckness | كل سمك الجدار | + 12.5٪ S | ± 10٪ S |
التسامح الانحراف المسموح به من OD و WT
| Classfication | حجم الصلب | التسامح المسموح به | |
| WH | OD | <351 | ± 1.0٪ D |
| ≥351 | ± 1.25٪ D | ||
| WT | ≤25 | ± 12.5٪ S | |
| مرحاض | OD | ≤30 | ± 0.20 |
| > 30 ~ 50 | ± 0.30 | ||
| > 50 | ± 0.75٪ D | ||
| WT | ≤3 | + 12.5٪ S | |
| > 3 | ± 10٪ S | ||
الصف الصلب والتركيب الكيميائي
| درجة الصلب | التركيب الكيميائي/٪ | |||||||
| C | سي | مليون | P | S | ني | مو | الخامس | |
| 16MnDG | 0.12 ~ 0.20 | 0.20 ~ 0.55 | 1.20 ~ 1.60 | ≤0.025 | ≤0.025 | - | - | - |
| 10MnDG | ≤0.13 | 0.17 ~ 0.37 | ≤1.35 | ≤0.025 | ≤0.025 | - | - | ≤0.07 |
| 09DG | ≤0.12 | 0.17 ~ 0.37 | ≤0.95 | ≤0.025 | ≤0.025 | - | - | ≤0.07 |
| 09Mn2VDG | ≤0.12 | 0.17 ~ 0.37 | ≤1.85 | ≤0.025 | ≤0.025 | - | - | ≤0.12 |
| 06Ni3MoDG | ≤0.08 | 0.17 ~ 0.37 | ≤0.85 | ≤0.025 | ≤0.025 | - | - | ≤0.05 |
الخواص الميكانيكية الطولية للأنابيب الفولاذية
| درجة الصلب | قوة الشد | انخفاض قوة الخضوع R p0.2 / MPa | الاستطالة أ / ％ | |||
| S≤16mm | S> 16mm و | العينة 1 | العينة 2 | العينة 3 | ||
| 16MnDG | 490 ~ 665 | ≥325 | ≥315 | ≥30 | ||
| 10MnDG | ≥400 | ≥240 | ≥35 | |||
| 09DG | ≥385 | ≥210 | ≥30 | |||
| 09Mn2VDG | ≥450 | ≥300 | ≥30 | |||
| 06Ni3MoDG | ≥455 | ≥250 | ≥30 | |||
اختبار العناصر وكمية أخذ العينات من الأنابيب الفولاذية
| رقم | اختبار العناصر | كمية العينات |
| 1 | التركيب الكيميائي | عينة واحدة من كل فرن |
| 2 | اختبار الشد | عينة واحدة من كل أنبوبين من الفولاذ في كل دفعة |
| 3 | اختبار الصلابة | عينة واحدة من كل أنبوبين من الفولاذ في كل دفعة |
| 4 | اختبار بالموجات فوق الصوتية | الكل |
| 5 | اختبار هيدروليكي | الكل |
/
