مكان المنشأ:
الصين
اسم العلامة التجارية:
TORICH
إصدار الشهادات:
ISO 9001 ISO 14001 TS 16949 EN 10204.3.1 LR KR
رقم الموديل:
GB / T 13793

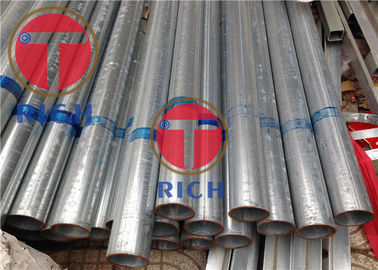

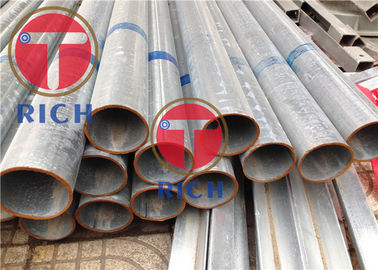

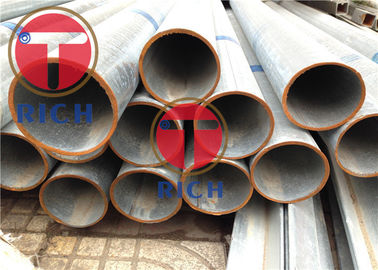

توريك ضمان الجودة الأنبوبات والأنابيب الصلبية المصنعة بالصمغ الحار
التطبيق:مناسبة للأغراض الميكانيكية والبناءية وغيرها من الأغراض الهيكلية، والأنابيب الصلبة الملحومة بالخيط المستقيم ذات القطر الخارجي لا يزيد عن 711 ملم،يمكن تطبيقها أيضا على الأنابيب الصلبة المطوية العامة لنقل السوائل
الحجم:L-4~12m OD--5~711mm WT--0.5~5.5mm
الدرجة:10,20، Q195 ، Q215 ، Q213 ، Q275
طريقة التصنيع:يتم تصنيع أنبوب الصلب من شريط الصلب المطاطي الساخن أو شريط الصلب المطاطي البارد عن طريق طريقة لحام المقاومة عالية التردد
دولة التسليم:الأنابيب الفولاذية يجب أن تكون لحام أو المعالجة الحرارية
جودة السطح: لا يسمح للسطوح الداخلية والخارجية من أنبوب الصلب أن يكون هناك شقوق، قشور، طيات، delaminations، حلقات، وحروق.قشور الأوكسيد، وآثار إزالة الحطام الخارجي التي لا تزيد عن انحراف سلبي في سمك الجدار
تحمل القطر الخارجيالوحدة: ملم
| القياس الخارجي ((د)) | التقدّم العام (PD.A)أ | دقة أعلى ((PD.B)) | دقة عالية ((PD.C)) |
| 5-20 | ± 0.30 | ± 0.15 | ± 0.05 |
| >20-35 | ± 0.40 | ± 0.20 | ± 0.10 |
| > 35-50 | ± 0.50 | ± 0.25 | ± 0.15 |
| >50-80 | ± 1%D | ± 0.35 | ± 0.25 |
| > 80-114.3 | ± 0.60 | ± 0.40 | |
| > 114.3-1683 | ± 0.70 | ± 0.50 | |
| >168.3-2191 | ± 0.80 | ± 0.60 | |
| > 219.1-711 | ± 0.75%D | ± 0.5%D | |
| ألا تنطبق على أنابيب الفولاذ للدراجات الحملة الحزامية | |||
تحمل سمك الجدار الوحدة: ملم
| سمك الحائط ((t) | التقدّم العام (PD.A)أ | دقة أعلى ((PD.B)) | دقة عالية ((PD.C)) | سمك الحائط غير المتساويب |
| 0.50-0.70 | ± 0.10 | ± 0.04 | ± 0.03 | ≤ 7.5% طن |
| > 0.70 إلى 1.0 | ± 0.05 | ± 0.04 | ||
| >1.0-15 | ± 0.06 | ± 0.05 | ||
| > 1.5 - 25 | ± 10% t | ± 0.12 | ± 0.06 | |
| >2.5-3.5 | ± 0.16 | ± 0.10 | ||
| >3.5-4.5 | ± 0.22 | ± 0.18 | ||
| > 4.5 إلى 5.5 | ± 0.26 | ± 0.21 | ||
| >5.5 | ± 7.5٪ t | ±5.0%t | ||
| ألا تنطبق على أنابيب الفولاذ للدراجات الحملة الحزامية بلا تنطبق على أنابيب الصلب ذات الدرجة العامة. يعني سمك الجدار غير المتساوي الفرق بين القيم القصوى والحد الأدنى لسمك الجدار المقاس على نفس الشق. | ||||
معامل الوزن من أنابيب الفولاذ المغلفة
| سمك الحائط t/mm | 1.2 | 1.4 | 1.5 | 1.6 | 1.8 | 2.0 | 2.2 | 2.5 | 2.8 | 3.0 | 3.2 | 3.5 | |
| معامل c | أ | 1.106 | 1.091 | 1.085 | 1.080 | 1.071 | 1.064 | 1.058 | 1.051 | 1.045 | 1.042 | 1.040 | 1.036 |
| معامل c | ب | 1.085 | 1.073 | 1.068 | 1.064 | 1.057 | 1.051 | 1.046 | 1.041 | 1.036 | 1.034 | 1.032 | 1.029 |
| معامل c | ج | 1.064 | 1.055 | 1.051 | 1.048 | 1.042 | 1.038 | 1.035 | 1.031 | 1.027 | 1.025 | 1.022 | 1.020 |
| سمك الحائط t/mm | 3.8 | 4.0 | 4.2 | 4.5 | 4.8 | 5.0 | 5.4 | 5.6 | 6.0 | 6.5 | 7.0 | 8.0 | |
| معامل c | أ | 1.034 | 1.032 | 1.030 | 1.028 | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.018 | 1.016 |
| معامل c | ب | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.013 |
| معامل c | ج | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.014 | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 |
| سمك الحائط t/mm | 9.0 | 10.0 | 11.0 | 12.0 | 12.7 | 13.0 | 14.2 | 16.0 | 17.5 | 20.0 | |||
| معامل c | أ | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 | 1.010 | 1.009 | 1.008 | 1.007 | 1.006 | ||
| معامل c | ب | 1.011 | 1.010 | 1.009 | 1.008 | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.005 | ||
| معامل c | ج | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.006 | 1.005 | 1.005 | 1.004 | 1.004 |
| |
