السطح الملمع ASTM A213 أنبوب الصلب العادي الخالي من الخياطة مع 3.2-127mm OD للكايلر ومبادل الحرارة
الخصائص الأساسية
مكان المنشأ:
تشجيانغ، الصين
الاسم التجاري:
TORICH
الشهادة:
ISO9001, TS16949
رقم الطراز:
A213 / A213M-18
تداول العقارات
الحد الأدنى لكمية الطلب:
1 طن
سعر:
800-1000 USD/Ton
شروط الدفع:
خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام
القدرة على التوريد:
60000 طن / طن سنويا
ملخص المنتج
أنبوب فولاذي سلس من سبائك الفريت / الأوستينيت سطح مصقول 3.2 - 127 مم قطر خارجي أنابيب الفولاذ السبائكي الفريتي والأوستيني غير الملحومة ASTM A213/A213M-18 مصممة لخدمة نقل الحرارة التي تتحمل الضغط حيث تكون الأبعاد المستقرة، وحالة السطح الداخلي النظيف، والأداء الموثوق به في درجات الحرارة المرتفعة مهمة. ...
تفاصيل المنتج
إبراز:
دقة صلب الذى لا يصدأ أنبوب
,ملحوم كربون فولاذ أنبوب
Material:
أنبوب فولاذي غير ملحوم من سبائك الحديد/الأوستنيتي
Standard:
أستم A213 / A213M-18
Typical Grades:
TP304، TP304L، TP316L، TP321، TP347H
Outside Diameter:
3.2-127 ملم
Wall Thickness:
0.4-12.7 ملم
Length:
1-12 م، أطوال القطع المخصصة متاحة
Heat Treatment:
يتم تلدين محلول الدرجات الأوستنيتي / معالجة المحلول، ثم تبريده بسرعة؛ الحد الأدنى النموذجي لدرجة حرا
Test Options:
الاختبار الهيدروستاتيكي أو الاختبار الكهربائي غير المدمر على كل أنبوب
وصف المنتج
أنبوب فولاذي سلس من سبائك الفريت / الأوستينيت سطح مصقول 3.2 - 127 مم قطر خارجي
أنابيب الفولاذ السبائكي الفريتي والأوستيني غير الملحومة ASTM A213/A213M-18 مصممة لخدمة نقل الحرارة التي تتحمل الضغط حيث تكون الأبعاد المستقرة، وحالة السطح الداخلي النظيف، والأداء الموثوق به في درجات الحرارة المرتفعة مهمة. في هذه الفئة، تشمل الدرجات الأوستينية الأكثر تحديدًا بشكل شائع TP304، TP304L، TP316L، TP321، و TP347H، والتي تغطي خدمة المبادل الحراري العامة، وخدمة الكربون المنخفض الملحومة، والوسائط المحتوية على الكلوريد، وخدمة السوبرهيتر في درجات حرارة أعلى. يغطي ASTM A213/A213M-18 أنابيب الغلايات والسوبرهيتر والمبادلات الحرارية غير الملحومة، مع امتداد أحجام التوريد النموذجية إلى 127 مم قطر خارجي و 0.4-12.7 مم سمك جدار؛ يتم توريد جميع الدرجات الأوستينية في حالة معالجة حرارياً.
المواصفات
| البند | الوصف |
|---|---|
| المادة | أنبوب فولاذي سبائكي فريتي / أوستيني غير ملحوم |
| المعيار | ASTM A213 / A213M-18 |
| الدرجات النموذجية | TP304, TP304L, TP316L, TP321, TP347H |
| القطر الخارجي | 3.2-127 مم |
| سمك الجدار | 0.4-12.7 مم |
| الطول | 1-12 متر، أطوال مقطوعة مخصصة متاحة |
| نطاق التفاوت | وفقًا لـ ASTM A1016/A1016M وحالة الطلب؛ تفاوت القطر الخارجي المشكل على البارد النموذجي: 6-30 مم: +0.15 / -0.20 مم، فوق 30-50 مم: ±0.30 مم، فوق 50 مم: ±0.75%D؛ تفاوت القطر الخارجي المشكل على الساخن: حتى 140 مم: ±1.25%D، فوق 140 مم: ±1.0%D |
| الاستقامة | استقامة تجارية أو استقامة خاصة عند الطلب |
| حالة السطح | سطح مصقول، أو مخلل، أو معالج حرارياً متاح؛ مطلوب سطح فحص خالٍ من القشور |
| المعالجة الحرارية | الدرجات الأوستينية معالجة بالحرارة / معالجة بالمحلول، ثم تبريد سريع؛ درجة حرارة المعالجة الحرارية الدنيا النموذجية هي 1040 درجة مئوية لـ TP304، TP304L، TP316L و TP321، و 1100 درجة مئوية لـ TP347H |
| مسار التصنيع | غير ملحوم؛ مشكل على الساخن أو مشكل على البارد، حسب متطلبات الأبعاد والسطح |
| خيارات الاختبار | اختبار هيدروستاتيكي أو اختبار كهربائي غير مدمر على كل أنبوب |
الخصائص الرئيسية
- تغطية دقيقة واسعة للأحجام لمعدات العمليات
يصل نطاق التوريد النموذجي إلى 3.2-127 مم قطر خارجي مع 0.4-12.7 مم سمك جدار، مناسب لحزم المبادلات الحرارية المدمجة وكذلك دوائر الغلايات والسوبرهيتر الأكبر. - هيكل أوستيني معالج حرارياً لخدمة مستقرة
يتطلب ASTM A213 أن يتم توريد الدرجات الأوستينية في حالة معالجة حرارياً. درجات حرارة المعالجة بالمحلول الدنيا القياسية عادة ما تكون 1040 درجة مئوية لـ TP304، TP304L، TP316L، و TP321، بينما يتطلب TP347H 1100 درجة مئوية بعد التشغيل على البارد. - أساس ميكانيكي مناسب لأنابيب نقل الحرارة بالضغط
الحد الأدنى لقيم الشد / الخضوع / الاستطالة بموجب ASTM A213 هي:
TP304: 515 / 205 / 35%,
TP304L: 485 / 170 / 35%,
TP316L: 485 / 170 / 35%,
TP321: 515 / 205 / 35%,
TP347H: 515 / 205 / 35%. - تحديد موضع التآكل ودرجة الحرارة الخاص بالدرجة
يحتوي TP316L على 2.0-3.0% موليبدينوم، مما يحسن المقاومة للتآكل بالبقع والتآكل الشقوق مقارنة بالدرجات القياسية 18-8؛ TP321 و TP347/347H هي درجات مثبتة تهدف إلى تقليل خطر التحسس بعد التعرض في نطاق ترسيب الكربيد؛ يستخدم TP347H خصيصًا حيث تكون قوة الزحف أعلى مطلوبة فوق 537 درجة مئوية / 1000 درجة فهرنهايت.
مزايا نا
القلق: كيف تتحكم في التحسس والتآكل بين الحبيبات في خدمة الأنابيب الملحومة أو التي تتعرض لدورات حرارية؟
نحن نطابق اختيار الدرجة مع حالة الخدمة بدلاً من تقديم درجة واحدة لجميع المهام. بالنسبة للمكثفات والمبادلات الملحومة، TP304L / TP316L تقلل من خطر ترسيب الكربيد من خلال محتوى الكربون المنخفض. للتعرض المطول لدرجات الحرارة المرتفعة، TP321 و TP347H توفر كيمياء مثبتة؛ 347/347H معترف بها خصيصًا لمقاومة قوية للتآكل بين الحبيبات بعد التعرض لـ 427-816 درجة مئوية، ويضيف 347H قوة زحف أعلى للخدمة الأكثر سخونة.
القلق: كيف تضمن التحكم في الأبعاد وموثوقية الفحص على الأنابيب غير الملحومة ذات الجدران الرقيقة؟
للمتطلبات الأبعاد الأكثر صرامة، نوصي بـ مسار غير ملحوم مشكل على البارد، والذي يدعم تحكمًا أدق في القطر الخارجي مقارنة بالأنابيب المشكلة على الساخن. يمكن توريد كل أنبوب مع اختبار هيدروستاتيكي أو اختبار كهربائي غير مدمر، وهو أمر مهم بشكل خاص لدوائر الغلايات والسوبرهيتر والمبادلات حيث يكون خطر التسرب غير مقبول.
القلق: أي درجة أفضل عندما يحتوي الوسط على كلوريدات أو عندما تكون درجة حرارة التشغيل عالية؟
نفصل الاختيار حسب وضع الفشل. بالنسبة للمكثفات المحتوية على الكلوريدات أو المعتدلة العدوانية، TP316L مفضل لأن 2-3% موليبدينوم يحسن مقاومة التآكل بالبقع والشقوق. بالنسبة لخدمة جانب البخار ذات درجة الحرارة الأعلى، TP321 و TP347H خيارات أفضل لأن الكيمياء المثبتة وقدرة الزحف الأعلى تحسن الموثوقية تحت التعرض الحراري.
معايير التنفيذ
| نظام المعيار | وصف موجز |
|---|---|
| ASTM / ASME | ASTM A213 / ASME SA213: أنابيب فولاذية سبائكية فريتية وأوستينية غير ملحومة لخدمة الغلايات والسوبرهيتر والمبادلات الحرارية |
| EN | EN 10216-5: أنابيب فولاذية مقاومة للصدأ غير ملحومة لأغراض الضغط؛ مسار أوروبي شائع للدرجات الأوستينية المكافئة |
| GOST | GOST 9941: أنابيب فولاذية مقاومة للصدأ غير ملحومة مقاومة للتآكل، تستخدم على نطاق واسع للتطبيقات الصناعية والمقاومة للحرارة |
| JIS | JIS G3463: أنابيب غلايات ومبادلات حرارية من الفولاذ المقاوم للصدأ |
| GB | GB/T 13296: أنابيب فولاذية مقاومة للصدأ غير ملحومة للغلايات والمبادلات الحرارية |
مجال التطبيق
منتج محدد: حزمة أنابيب مبادل حراري قشرة وأنبوب لتبريد مكثفات المصفاة
لهذا النوع من المنتجات، يتم اختيار الأنابيب الأوستينية غير الملحومة المصقولة لتحسين النظافة، وتقليل احتفاظ الرواسب، والحفاظ على أداء مستقر مانع للتسرب تحت دورات درجة الحرارة المستمرة. في خدمة المكثفات الحساسة للكلوريد أو الأكثر تآكلًا، يفضل عادةً TP316L؛ حيث تكون درجة حرارة جانب البخار أعلى، قد يتم تحديد TP321 أو TP347H.
لهذا النوع من المنتجات، يتم اختيار الأنابيب الأوستينية غير الملحومة المصقولة لتحسين النظافة، وتقليل احتفاظ الرواسب، والحفاظ على أداء مستقر مانع للتسرب تحت دورات درجة الحرارة المستمرة. في خدمة المكثفات الحساسة للكلوريد أو الأكثر تآكلًا، يفضل عادةً TP316L؛ حيث تكون درجة حرارة جانب البخار أعلى، قد يتم تحديد TP321 أو TP347H.
التركيب الكيميائي
| الدرجة | C | Si | Mn | P | S | Cr | Ni | Mo | Ti | Nb+Ta |
|---|---|---|---|---|---|---|---|---|---|---|
| TP304 | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 18.0-20.0 | 8.0-11.0 | -- | -- | -- |
| TP304L | ≤0.035 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 18.0-20.0 | 8.0-12.0 | -- | -- | -- |
| TP316L | ≤0.035 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 16.0-18.0 | 10.0-14.0 | 2.0-3.0 | -- | -- |
| TP321 | ≤0.08 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 17.0-19.0 | 9.0-12.0 | -- | 5×(C+N) إلى 0.70 | -- |
| TP347H | 0.04-0.10 | ≤1.00 | ≤2.00 | ≤0.045 | ≤0.030 | 17.0-19.0 | 9.0-13.0 | -- | -- | 8×C إلى 1.10 |
الخصائص الميكانيكية
| الدرجة | الحد الأدنى لقوة الشد ميجا باسكال | الحد الأدنى لقوة الخضوع ميجا باسكال | الحد الأدنى للاستطالة % | الصلابة القصوى. |
|---|---|---|---|---|
| TP304 | 515 | 205 | 35 | 192 HBW / 90 HRB |
| TP304L | 485 | 170 | 35 | 192 HBW / 90 HRB |
| TP316L | 485 | 170 | 35 | 192 HBW / 90 HRB |
| TP321 | 515 | 205 | 35 | 192 HBW / 90 HRB |
| TP347H | 515 | 205 | 35 | 192 HBW / 90 HRB |
مرجع الدرجة المكافئة
| درجة ASTM A213 | تقريبًا EN | تقريبًا JIS | تقريبًا GB | تقريبًا GOST |
|---|---|---|---|---|
| TP304 | 1.4301 / 1.4307 | SUS304TB | 06Cr19Ni10 | 08X18H10 |
| TP304L | 1.4307 | SUS304LTB | 022Cr19Ni10 | 03X18H11 |
| TP316L | 1.4404 | SUS316LTB | 022Cr17Ni12Mo2 | 03X17H14M2 |
| TP321 | 1.4541 | SUS321TB | 06Cr18Ni11Ti | 12X18H10T |
| TP347H | 1.4912 / 1.4550 مرجع عائلي | SUS347HTB | 07Cr18Ni11Nb | 08X18H12B مرجع عائلي |

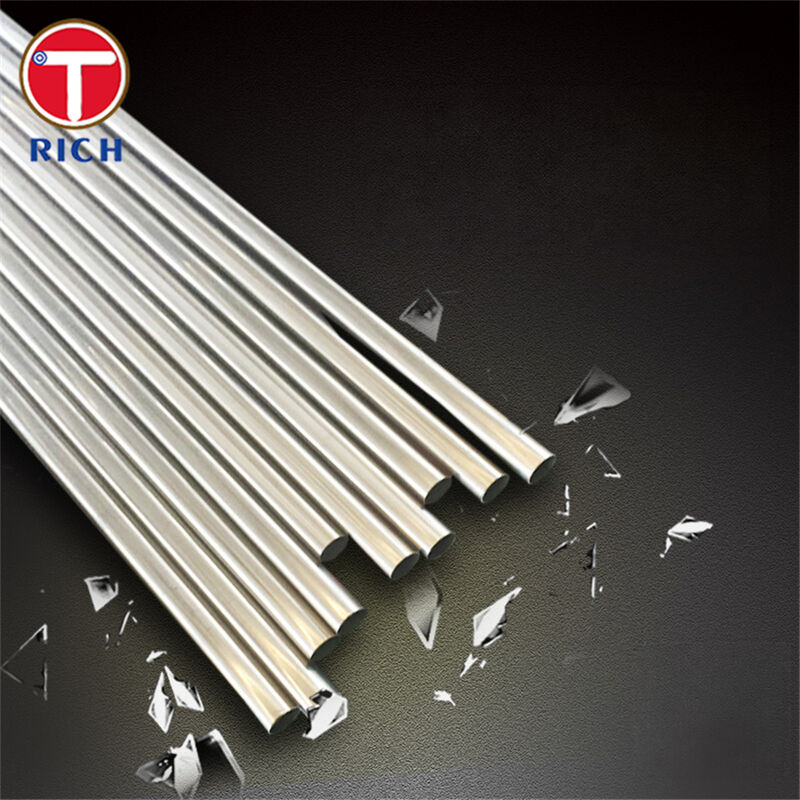

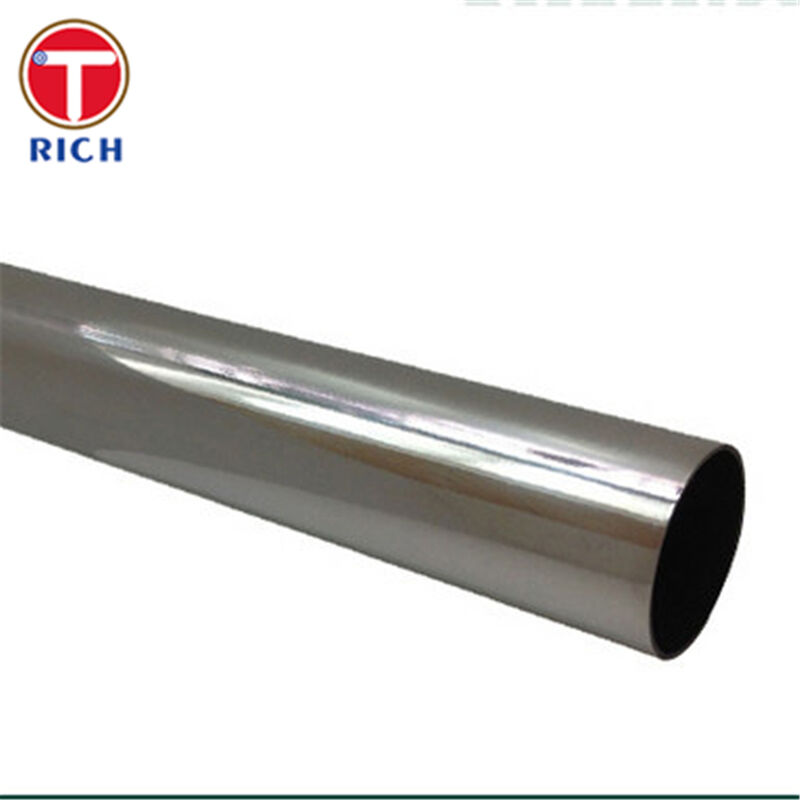

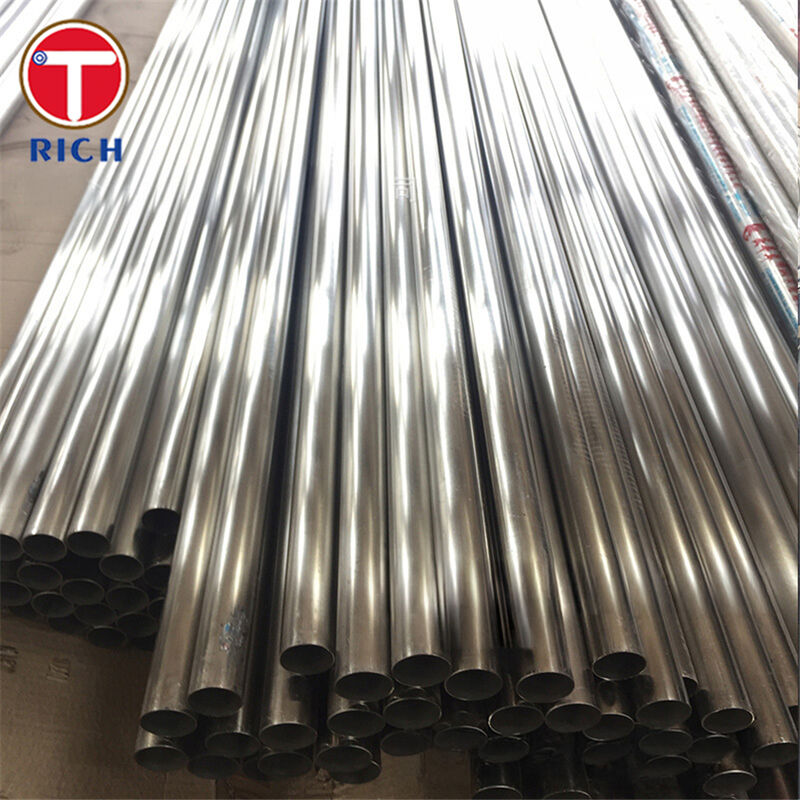

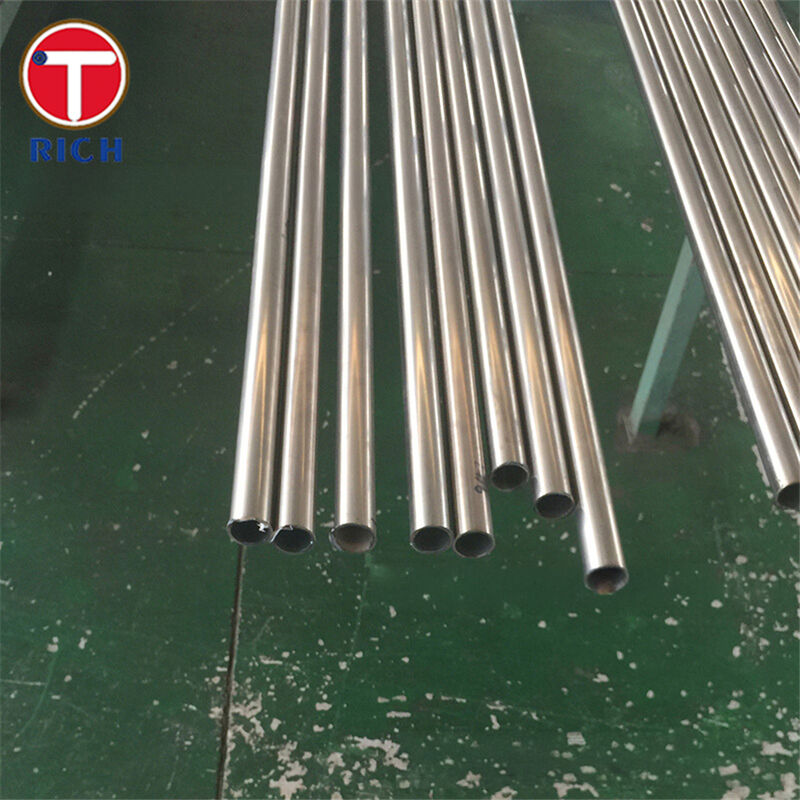

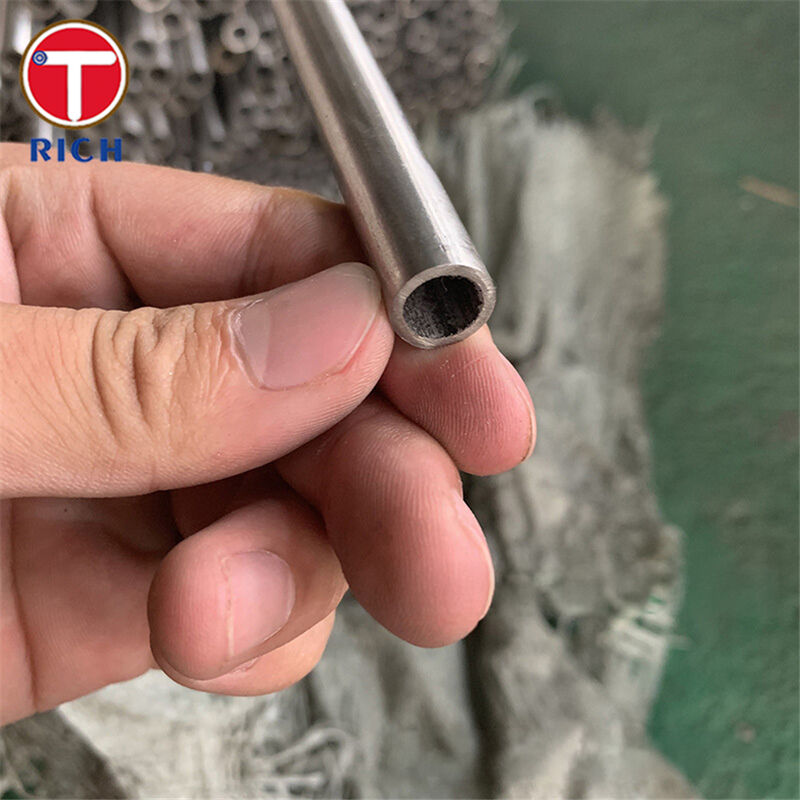

معرض المنتجات
أسئلة متكررة
س: هل أنت شركة تجارية أم مصنع؟
ج: مصنع، يمكننا أيضًا القيام بالتجارة.
س: ما هي مدة التسليم الخاصة بك؟
ج: بشكل عام، هي 10-15 يومًا إذا كانت البضائع في المخزون، أو 30-40 يومًا إذا لم تكن البضائع في المخزون، وذلك حسب الكمية.
س: هل تقدمون عينات؟ هل هي مجانية أم إضافية؟
ج: نعم، يمكننا تقديم العينة مجانًا ولكن نحتاج إلى دفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك؟
ج: الدفع = 2000 دولار أمريكي، 30% T/T مقدمًا، الرصيد قبل الشحن. إذا كان لديك سؤال آخر، فلا تتردد في الاتصال بي.
