| الاسم التجاري: | TORICH |
| رقم الطراز: | GB / T 13793 |
| الـ MOQ: | 5 أطنان |
| السعر: | 1200 USD per Ton |
| شروط الدفع: | L/C, D/A, D/P, T/T, إتحاد غربيّ, MoneyGram |
| القدرة على التوريد: | 100000 طن في السنة |

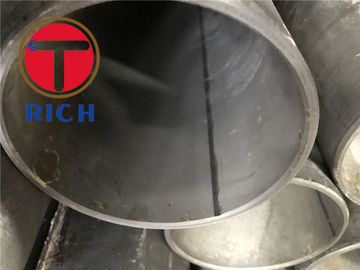

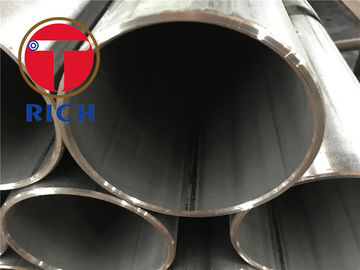

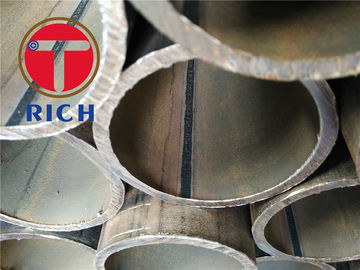

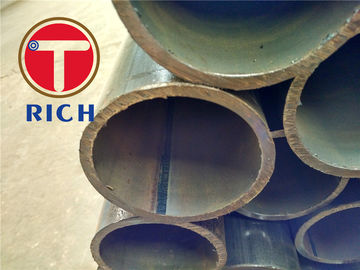

التطبيق: مناسبة للأغراض الميكانيكية والبناء وغيرها من الأغراض الهيكلية ، وأنابيب الصلب الملحومة المستقيمة
مع قطر خارجي لا يزيد عن 711mm ، يمكن أيضا أن يطبق على الأنبوب الفولاذي الملحوم العام لنقل السوائل
الحجم : L - 4 ~ 12M OD - 5 ~ 711mm WT - 0.5 ~ 5.5mm
Grade: 10،20، Q195، Q215، Q213، Q275
طريقة التصنيع : يجب أن تصنع الأنابيب الفولاذية من شريط الصلب المدلفن على الساخن أو شريط الصلب المدلفن على البارد بواسطة طريقة لحام المقاومة عالية التردد
حالة التسليم : يجب أن يكون أنبوب الصلب لحام أو تسليم ولاية الحرارة المعالجة
جودة السطح : لا يسمح للأسطح الداخلية والخارجية للأنبوب الفولاذي بالتكسير ، الجلبة ، الطيات ، التصفيحات ، اللفة ، والحروق.
يسمح للكتبة ، الخدش ، عدم محاذاة اللحامات ، الحروق ، مقاييس الأكسيد ، وآثار إزالة الأزيز الخارجية التي لا تزيد عن انحراف سمك الجدار السالب
التسامح من وحدة القطر الخارجي : مم
| القطر الخارجي (D) | Precesion عامة (PD.A) أ | دقة أعلى (PD.B) | دقة عالية (PD.C) |
| 5-20 | ± 0.30 | ± 0.15 | ± 0.05 |
| > 20-35 | ± 0.40 | ± 0.20 | ± 0.10 |
| > 35-50 | ± 0.50 | ± 0.25 | ± 0.15 |
| > 50-80 | ± 1٪ D | ± 0.35 | ± 0.25 |
| > 80-114،3 | ± 0.60 | ± 0.40 | |
| > 114،3-168،3 | ± 0.70 | ± 0.50 | |
| > 168،3-219،1 | ± 0.80 | ± 0.60 | |
| > 219،1-711 | ± 0.75٪ D | ± 0.5٪ D | |
| (أ) لا تنطبق على انابيب الصلب للاسطوانة الحزام الناقل | |||
التسامح من وحدة سمك الجدار : مم
| سمك الجدار (ر) | Precesion عامة (PD.A) أ | دقة أعلى (PD.B) | دقة عالية (PD.C) | سمك الجدار غير موحد ب |
| 0،50-0،70 | ± 0.10 | ± 0.04 | ± 0.03 | ≤7.5٪ ر |
| > ،70-1،0 | ± 0.05 | ± 0.04 | ||
| > 1،0-1،5 | ± 0.06 | ± 0.05 | ||
| > 1.5-2.5 | ± 10٪ ر | ± 0.12 | ± 0.06 | |
| > 2.5-3.5 | ± 0.16 | ± 0.10 | ||
| > 3.5-4.5 | ± 0.22 | ± 0.18 | ||
| > 4،5-5،5 | ± 0.26 | ± 0.21 | ||
| > 5.5 | ± 7.5٪ ر | ± 5.0٪ ر | ||
(أ) لا تنطبق على انابيب الصلب للاسطوانة الحزام الناقل | ||||
معامل الوزن لأنابيب الصلب المجلفن
| سمك الجدار ر / مم | 1.2 | 1.4 | 1.5 | 1.6 | 1.8 | 2.0 | 2.2 | 2.5 | 2.8 | 3.0 | 3.2 | 3.5 | |
| معامل c | ا | 1.106 | 1.091 | 1.085 | 1.080 | 1.071 | 1.064 | 1.058 | 1.051 | 1.045 | 1.042 | 1.040 | 1.036 |
| معامل c | ب | 1.085 | 1.073 | 1.068 | 1.064 | 1.057 | 1.051 | 1.046 | 1.041 | 1.036 | 1.034 | 1.032 | 1.029 |
| معامل c | C | 1.064 | 1.055 | 1.051 | 1.048 | 1.042 | 1.038 | 1.035 | 1.031 | 1.027 | 1.025 | 1.022 | 1.020 |
| سمك الجدار ر / مم | 3.8 | 4.0 | 4.2 | 4.5 | 4.8 | 5.0 | 5.4 | 5.6 | 6.0 | 6.5 | 7.0 | ثمانية | |
| معامل c | ا | 1.034 | 1.032 | 1.030 | 1.028 | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.018 | 1.016 |
| معامل c | ب | 1.027 | 1.025 | 1.024 | 1.023 | 1.021 | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.013 |
| معامل c | C | 1.020 | 1.019 | 1.018 | 1.017 | 1.016 | 1.015 | 1.014 | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 |
| سمك الجدار ر / مم | تسعة | 10.0 | 11.0 | 12.0 | 12.7 | 13.0 | 14.2 | 16.0 | 17.5 | 20.0 | |||
| معامل c | ا | 1.014 | 1.013 | 1.012 | 1.011 | 1.010 | 1.010 | 1.009 | 1.008 | 1.007 | 1.006 | ||
| معامل c | ب | 1.011 | 1.010 | 1.009 | 1.008 | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.005 | ||
| معامل c | C | 1.008 | 1.008 | 1.007 | 1.006 | 1.006 | 1.006 | 1.005 | 1.005 | 1.004 | 1.004 | ||
