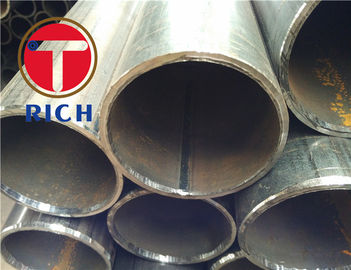

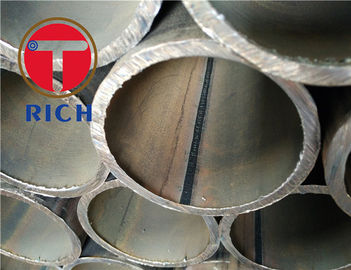

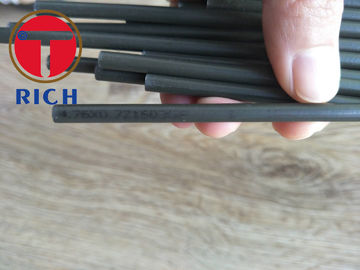

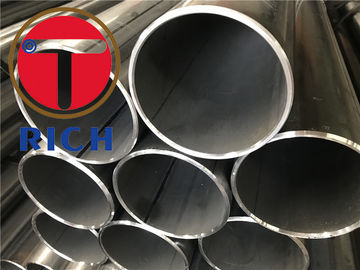

Sae J526 ملحومة منخفض كربون فولاذيّ أنبوب ل ذاتيّ يبرّد / هيدروليّ
تفاصيل المنتج
لحام فولاذ أنبوب
,المقاومة الملحومة الكهربائية أنابيب الصلب
SAE J526 أنابيب صلب منخفض الكربون المطاوعة للتبريد السيارات، الهيدروليكية
التطبيق: يشمل أنابيب صلب منخفض الكربون مصفحة ذات جدار واحد مصممة للسيارات العامة، التبريد، الهيدروليكية وغيرها من التطبيقات المماثلة التي تتطلب أنابيب ذات جودة مناسبة لمنع الحرق،الرؤوس، تشكيل، وتسليح.
الحجم:الطول--2~12m WT--2~4.5mm OD--16~50mm
تصنيع:يتم تصنيع الأنابيب من شريط واحد من الفولاذ على شكل أنبوبية، يتم ربط حوافها وإغلاقها عن طريق عملية لحام مناسبة. the bead shall be removed from theoutside to provide a smooth round surface and the tubing shall be processed in such a manner as to producea finished product which will meet all requirements of this documentعادةً ما يكون هذا النوع من الأنابيب متوفرًا في حالة ملفوفة أو مستقيمة. يجب الاتفاق على متطلبات الاستقامة بين المورد والمشتري.
عناصر التفتيش:
التكوين الكيميائي
اختبار السحب
الفحص بالموجات فوق الصوتية
اكتشاف العيوب في التيار الدوري
اختبار الانحناء
اختبار التسطيح
التسامح المسموح به للقطر الخارجي وسمك الجدار (ملم)
| نوع الأنابيب الفولاذية | أبعاد الأنابيب الصلبة | التسامح المسموح به | ||
| الطبقة المتوسطة | الطبقة العليا | |||
| طلاء الحديد أنبوب (مطحون ومتوسع) | القطر الخارجي D | كل شيء | ± 1% (دقيقة +/- 0.50) | - |
| سمك الجدار | كل شيء | +15%/-12.5% (دقيقة +4.5/-4.0) | - | |
| أنابيب مسدسة (ملفوفة باردة) | القطر الخارجي D | 6 ~ 10 | ± 0.2 | ± 0.15 |
| > 10 ~ 30 | ± 0.40 | ± 0.20 | ||
| >30~50 | ± 0.45 | ± 0.30 | ||
| >50 | ± 1% | ± 0.8% | ||
| سمك الجدار | < 1 | ± 0.15 | ± 0.12 | |
| > 1 ~ 3 | +15% -10% | +12.5% -10% | ||
| >3 | +12.5% -10% | ± 10% | ||
| ملاحظة:بالنسبة للأنبوبات التي يتم توسيعها بالساخن ذات القطر الخارجي > 35 ملم، فإن التسامح المسموح به لسمك الجدار هو ± 18٪. | ||||
الخصائص الميكانيكية الطولية لأنبوبات الصلب
| لا. | الصف الحديدي | قوة الشد ((Mpa) | نقطة الخصم ((Mpa) | الطول بعد الكسر ((%) | |
| s<16 | s>16 | ||||
| لا تقل عن | |||||
| 1 | 10 | 335~475 | 205 | 195 | 24 |
| 2 | 20 | 410~550 | 245 | 235 | 20 |
| 3 | Q295 | 430 إلى 610 | 295 | 285 | 22 |
| 4 | Q345 | 490~665 | 325 | 315 | 21 |
الميزة التنافسية:
مصدر جيد للمواد الخام من باو ستيل
وقت التسليم السريع وفقاً لـ PO والاتفاق
إنتاج بالضبط وفقا للمعايير ومتطلبات العملاء.
فريق التصدير ذو الخبرة لخدمة العملاء، رد سريع في غضون 24 ساعة.
موقع الإنتاج:
أساليب الاختبار:
اختبار السحب
اختبار التسطيح
اختبار التوسع في الانجراف
فحص الأبعاد
قياس الخام
الفحص البصري
الاختبار غير المدمر
اختبار عدم الكمال الطولي
- اختبار التيار الدوامي - EN10246-3، المستوى E3
- اختبار بالموجات فوق الصوتية - EN10246-7، المستوى U3
b. ضيق التسرب
- يجب إجراء اختبار غير مدمر للتحقق من صمود التسرب وفقًا لمعيار EN10246-1
EN10305 يتكون من الأجزاء التالية تحت العنوان العام " أنابيب الفولاذ لتطبيقات الدقة - الشروط التقنية للتسليم "
الجزء 1: أنابيب سحب باردة بلا خيوط
الجزء الثاني: أنابيب مقبلة باردة
الجزء الثالث: أنابيب ذات الحجم البارد
الجزء الرابع: أنابيب سحب باردة بلا خيوط لأنظمة الطاقة الهيدروليكية والهوائية
الجزء الخامس: أنابيب مربعة ومستطيلة مصفحة وباردة الحجم
الجزء 6: الأنابيب المشددة بالبرد المطاومة لأنظمة الطاقة الهيدروليكية والنوماتيكية
المراجع التشريعية:
EN10002-1، المواد المعدنية - اختبار السحب - الجزء 1: طريقة الاختبار عند درجة حرارة البيئة
EN10020، تعريف وتصنيف فئات الصلب
EN10021، المتطلبات التقنية العامة للتسليم لمنتجات الصلب والحديد
EN10027-1 - أنظمة تسمية الصلب - الجزء الأول: أسماء الصلب، الرموز الرئيسية
EN10027-2، أنظمة تسمية الفولاذ - الجزء 2: الأنظمة العددية
EN10052، مصطلحات المعالجة الحرارية للمنتجات الحديدية.
EN10204 - المنتجات المعدنية - أنواع وثائق التفتيش
EN10233 المواد المعدنية - الأنابيب - اختبار التسطيح
EN10234 ، المواد المعدنية - الأنابيب - اختبار التوسع في الانجراف
EN10246-1، الاختبار غير المدمر لأنبوبات الصلب - الجزء 1:الاختبار الكهرومغناطيسي التلقائي للأنبوبات الفولاذية المغناطيسية الحديدية غير الملحومة أو غير الملحومة (باستثناء الأنبوبات التي يتم لحومها بالقوس الغارق) للتحقق من ضيق التسرب الهيدروليكي
EN10246-3، الاختبار غير المدمر لأنبوبات الصلب - الجزء 3: الاختبار التلقائي لتيار الدوران لأنبوبات الصلب غير الملحومة والملحومة (باستثناء الأنبوبات المطاطية الغارقة) للكشف عن العيوب
EN10246-5،الاختبار غير المدمر لأنبوبات الصلب - الجزء الخامس:اختبار التسرب التلقائي الكامل للمعدات المغناطيسية الطرفية / تدفق الأنابيب الفولاذية المغناطيسية الحديدية بدون خيوط وملحومة (باستثناء الأنابيب الملحومة بالقوس الغارقة) للكشف عن العيوب الطولية
EN10246-7، الاختبار غير المدمر لأنبوبات الصلب - مؤهلات وكفاءة موظفي الاختبار غير المدمر من المستويين 1 و 2.
معيار EN ISO 377 ، الصلب ومنتجات الصلب - موقع وإعداد العينات وقطع الاختبار للاختبار الميكانيكي (ISO 377:1997)
EN ISO 2566-1، الصلب - تحويل قيم التمدد - الجزء 1: الفولاذ الكربوني والفولاذ ذات السبائك المنخفضة (EN102566-1:1984)
EN 10168 - منتجات الحديد والصلب - وثائق التفتيش - معلومات وصف القائمة
ENV10220, أنابيب الفولاذ غير الملحومة والملحومة - الأبعاد والكتلات لكل وحدة طول
EN10266 أنابيب الفولاذ والإصلاحات والمقاطع الجوفية الهيكلية - التعاريف والرموز المستخدمة في معايير المنتجات
EN ISO 4287، مواصفات المنتجات الهندسية (GPS) - نسيج السطح: طريقة الملف - المصطلحات والتعريف وبارامترات نسيج السطح (ISO 4287:1997)
-
