DIN 2393 St37-2 أنبوب الصلب المطاوئ دقة الصلب المطاوئ الباردة
تفاصيل المنتج:
|
|
مكان المنشأ: | تشجيانغ الصين |
---|---|
اسم العلامة التجارية: | TORICH |
إصدار الشهادات: | ISO 9001 ISO 14001 TS 16949 |
رقم الموديل: | EN10305-2 |
شروط الدفع والشحن:
|
|
الحد الأدنى لكمية: | 2 طن |
الأسعار: | USD 800-1100/Ton |
تفاصيل التغليف: | التعبئة في صندوق خشبي , حزم سداسية أو طرق صالحة للإبحار الأخرى. |
وقت التسليم: | 25-45 يوم |
شروط الدفع: | L/C, D/A, D/P, T/T, إتحاد غربيّ, MoneyGram |
القدرة على العرض: | 60000 طن / سنة |
معلومات تفصيلية |
|||
منتوج إسم:: | EN10305-2 ملحومة الدقة الباردة مرسومة دوم الصلب أنبوب لدراجة نارية لامتصاص الصدمات | مادة:: | E155 E195 E235 E275 E355 |
---|---|---|---|
سطح:: | مع مكافحة الصدأ النفط | تطبيق:: | السيارات امتصاص الصدمات الاسطوانة الداخلية، اسطوانات متداخلة |
الشكل:: | مستدير - كروي | OD:: | 50-350mm |
WT:: | 0.5-35mm | طول:: | 0.1-12.5m |
إحتمال:: | وفقا للجداول التالية أو طلب العملاء. | spec:: | الطول العام: 4-12.5 م |
تسليط الضوء: | أنابيب الصلب الملحومة,المقاومة الملحومة الكهربائية أنابيب الصلب,electric resistance welded steel tube |
منتوج وصف

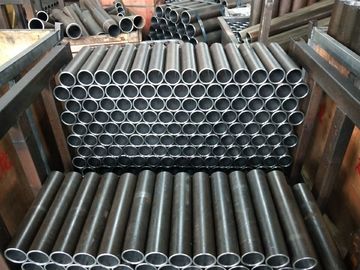

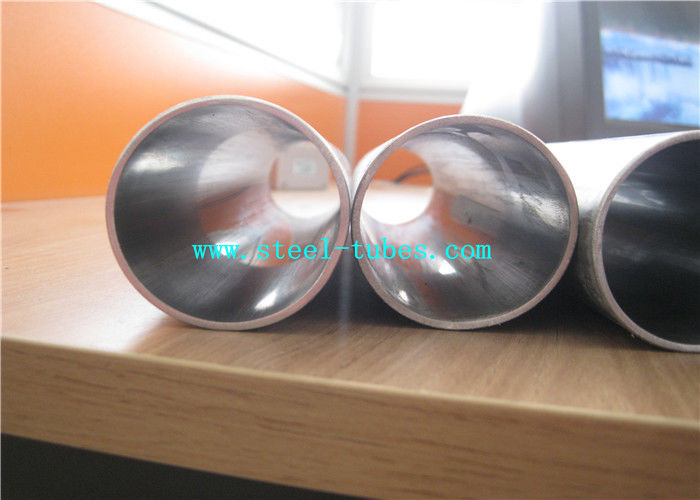

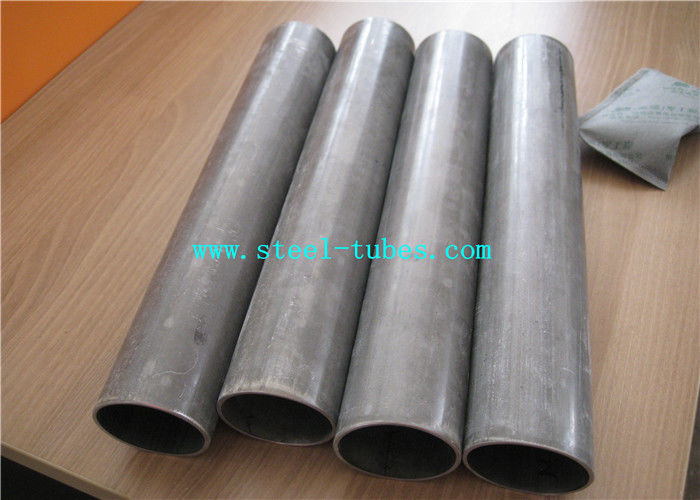

EN10305-2 DOM أنابيب لامتصاص الصدمات للدراجات النارية
EN10305-2 الملحومة الدقة الباردة أنابيب الصلب المسحوب

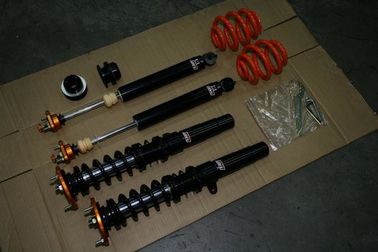

التطبيقات: لصناعة السيارات / لاستخدام الآلات / أنبوب النفط اسطوانة / دراجة نارية امتصاص الصدمات
السيارات اسطوانة امتصاص الداخلي اسطوانة / تلسكوبية اسطوانات
نطاق الحجم: OD: 6-350mm WT: 1-35mm L: max12000mm
السمة: عالية الدقة مع التسامح معرف السلس والخشونة
الصف الصلب والتركيبات الكيميائية
درجة الصلب | C | سي | مليون | P | S | |
اسم الصلب | رقم الصلب | ماكس | ماكس | ماكس | ماكس | ماكس |
E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 |
E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 |
E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 |
E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 |
E355 | 1.0580 | 0.22 | 0.35 | 1.60 | 0.025 | 0.025 |
الخصائص الميكانيكية في درجة حرارة الغرفة | |||||||||||||
درجة الصلب | القيم الدنيا لشرط التسليم ب | ||||||||||||
اسم الصلب | (+ نسخة) | (+ LCC) | (+ SR) | (+ الإعلان) | (+ N) | ||||||||
جمهورية مقدونيا ميغاباسكال | ا ٪ | جمهورية مقدونيا ميغاباسكال | ا ٪ | جمهورية مقدونيا ميغاباسكال | ReH Mpa | ا ٪ | جمهورية مقدونيا ميغاباسكال | ا ٪ | جمهورية مقدونيا ميغاباسكال | ReHe Mpa | ا ٪ | ||
E155 | 1.0033 | 400 | 6 | 350 | 10 | 350 | 245 | 18 | 260 | 28 | 270-410 | 155 | 28 |
E195 | 1.0034 | 420 | 6 | 370 | 10 | 370 | 260 | 18 | 290 | 28 | 300-440 | 195 | 28 |
E235 | 1.0308 | 490 | 6 | 440 | 10 | 440 | 325 | 14 | 315 | 25 | 340-480 | 235 | 25 |
E275 | 1.0225 | 560 | 5 | 510 | 8 | 510 | 375 | 12 | 390 | 21 | 410-550 | 275 | 21 |
E355 | 1.0580 | 640 | 4 | 590 | 6 | 590 | 435 | 10 | 450 | 22 | 490-630 | 355 | 22 |
aRm: قوة الشد ؛ ReH: قوة الغلة العلوية ؛ a: استطالة بعد الكسر
b 1Mpa = 1N / mm2
(ج) حسب درجة العمل البارد في التمريرة النهائية ، قد تكون قوة الخضوع تقرب من قوة الشد.
لأغراض الحساب ، يوصى بالعلاقات التالية:
لشرط التسليم + C: ReH ≥0.8 Rm
لشرط التسليم + LC: ReH ≥0.7 Rm
د لأغراض الحساب ، يوصى بالعلاقة التالية: ReH≥0.5Rm
e بالنسبة للأنابيب ذات القطر الخارجي ≤30mm وسماكة الجدار ≤3mm ، تكون القيم الدنيا لـ ReH أقل بمقدار 10Mpa من القيم الواردة في هذا الجدول.
ملاحظة: درجة الصلب الخاصة متاحة أيضًا ، وفقًا لطلب العميل.
لتطبيق:
1 ~ التفتيش الخام المواد الواردة
2 ~ فصل المواد الخام لتجنب خلط الصف الفولاذ
3 ~ نهاية التسخين والطرح للرسم على البارد
4 ~ الرسم البارد و الباردة المتداول ، على خط التفتيش
5 ~ المعالجة الحرارية ، + A ، + SRA ، + LC ، + N ، Q + T
6 - تقطيع - تقطيع إلى طول محدد - فحص قياس نهائي
7 ~ Machanical اختبار في معامل الخاصة بها مع قوة الشد ، قوة الغلة ، استطالة ، صلابة ، أثر ، mictrostruture الخ
8 ~ التعبئة والتخزين.
يتم فحص 100 ٪ من أنابيب الصلب لدينا الأبعاد
يتم فحص 100 ٪ من أنابيب الصلب لدينا بصريا للتأكد من أن لديهم حالة سطح مثالية وعدم وجود عيوب في السطح.
اختبار 100 ٪ دوامة الحالية واختبار ultrosonic للقضاء على العيوب الطولية وعبر المستعرض.
EN10305-2 أنابيب الصلب الملحومة مع أنابيب الصلب المسحوب على البارد الدقة لتطبيق الميكانيكية / السيارات
EN10305-2 الملحومة الدقة الباردة أنابيب الصلب المسحوب
التطبيقات: لصناعة السيارات / لاستخدام الآلات / أنبوب اسطوانة النفط / امتصاص الصدمات دراجة نارية ، اسطوانة الداخلية / اسطوانات تلسكوبية
تفصيل سريع:
حجم المدى: التطوير التنظيمي: 6-350mm WT: 1-35mm L: max12000mm
درجة الصلب: E195 ، E237 ، E275 ، E355 ،
وصف:
المتفجرات من مخلفات الحرب + DOM
يتم تصنيع الأنابيب من أنابيب مسبوكة كهربائية ملحومة عن طريق السحب البارد أو عمليات أخرى مناسبة.
لا تشمل الأنابيب اللحامات المستخدمة لضم أطوال الشرائط المسطحة قبل تشكيل الأنبوب المسبق
وصف:
أنابيب ميكانيكية مصنوعة من الصلب المدلفن على الساخن أو البارد.
يغطي أنابيب الصلب الكربوني المنخفض المقاومة الملحومة الكهربائية لاستخدامها كأنابيب ميكانيكية
أفضلية:
تركيز جيد ، سعر أفضل من سلس.
الصف الصلب والتركيبات الكيميائية
درجة الصلب | C | سي | مليون | P | S | |
اسم الصلب | رقم الفولاذ | ماكس | ماكس | ماكس | ماكس | ماكس |
E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 |
E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 |
E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 |
E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 |
E355 | 1.0580 | 0.22 | 0.35 | 1.60 | 0.025 | 0.025 |
الخصائص الميكانيكية في درجة حرارة الغرفة | |||||||||||||
درجة الصلب | القيم الدنيا لشرط التسليم ab | ||||||||||||
اسم الصلب | (+ نسخة) | (+ LCC) | (+ SR) | (+ الإعلان) | (+ N) | ||||||||
جمهورية مقدونيا ميجا باسكال | ا ٪ | جمهورية مقدونيا ميجا باسكال | ا ٪ | جمهورية مقدونيا ميجا باسكال | REH ميجا باسكال | ا ٪ | جمهورية مقدونيا ميجا باسكال | ا ٪ | جمهورية مقدونيا ميجا باسكال | ReHe ميجا باسكال | ا ٪ | ||
E155 | 1.0033 | 400 | 6 | 350 | 10 | 350 | 245 | 18 | 260 | 28 | 270-410 | 155 | 28 |
E195 | 1.0034 | 420 | 6 | 370 | 10 | 370 | 260 | 18 | 290 | 28 | 300-440 | 195 | 28 |
E235 | 1.0308 | 490 | 6 | 440 | 10 | 440 | 325 | 14 | 315 | 25 | 340-480 | 235 | 25 |
E275 | 1.0225 | 560 | 5 | 510 | 8 | 510 | 375 | 12 | 390 | 21 | 410-550 | 275 | 21 |
E355 | 1.0580 | 640 | 4 | 590 | 6 | 590 | 435 | 10 | 450 | 22 | 490-630 | 355 | 22 |
aRm: قوة الشد ؛ ReH: قوة الغلة العلوية ؛ a: استطالة بعد الكسر
b 1Mpa = 1N / mm2
(ج) حسب درجة العمل البارد في التمريرة النهائية ، قد تكون قوة الخضوع تقرب من قوة الشد.
لأغراض الحساب ، يوصى بالعلاقات التالية:
لشرط التسليم + C: ReH ≥0.8 Rm
لشرط التسليم + LC: ReH ≥0.7 Rm
د لأغراض الحساب ، يوصى بالعلاقة التالية: ReH≥0.5Rm
e بالنسبة للأنابيب ذات القطر الخارجي ≤30mm وسماكة الجدار ≤3mm ، تكون قيم RH minimim أقل بمقدار 10Mpa من القيم الواردة في هذا الجدول
ملاحظة: درجة الصلب الخاصة متاحة أيضًا ، وفقًا لطلب العميل.
التطبيقات:
صناعة السيارات / لاستخدام الآلات / أنبوب النفط اسطوانة / دراجة نارية امتصاص الصدمات
اسطوانة داخلية / اسطوانات تلسكوبية
ميزة تنافسية:
مصدر جيد للمواد الخام من باو ستيل.
وقت التسليم الفوري وفقا لصندوق البريد والاتفاق.
تنتج بالضبط وفقا لمتطلبات العملاء والعادية.
فريق تصدير ذوي الخبرة لخدمة العملاء ، الرد السريع في غضون 24 ساعة.

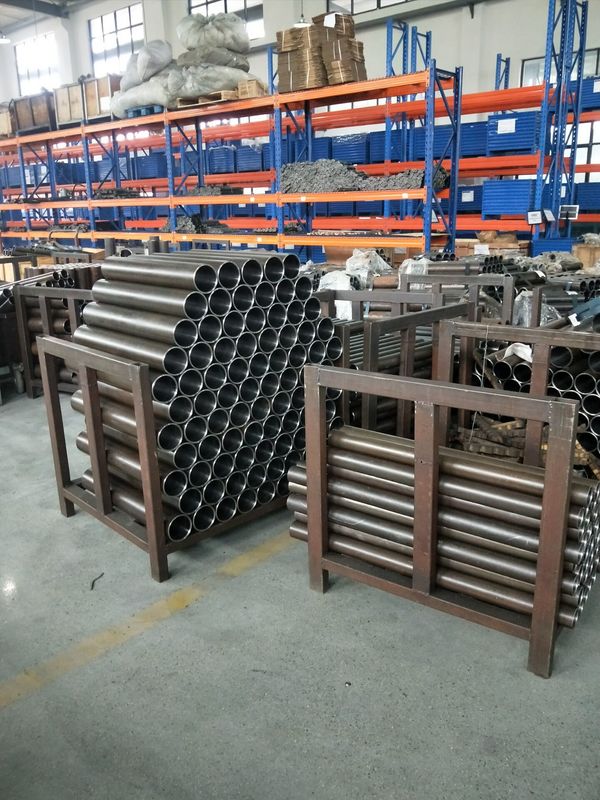

موقع الإنتاج:
طرق الاختبار:
اختبار الشد
اختبار التسطيح
اختبار الانجراف التوسع
التفتيش الأبعاد
قياس الخشونة
الفحص البصري
اختبار غير تدميري
ا. اختبار للعيوب الطولية-
- اختبار إيدي الحالي - EN10246-3 ، المستوى E3
- اختبار الموجات فوق الصوتية - EN10246-7 ، المستوى U3
ب. تسرب ضيق
- يجب إجراء اختبار غير مدمر للتحقق من تسرب التسرب وفقًا لـ EN10246-1
يتكون EN10305 من الأجزاء التالية تحت العنوان العام "أنابيب الصلب للتطبيقات الدقيقة - شروط التسليم الفنية"
الجزء 1: سلس أنابيب مسحوب على البارد
الجزء 2: الأنابيب المسحوبة على البارد الملحومة
الجزء 3: الأنابيب الباردة الحجم الملحومة
الجزء 4: أنابيب مسحوبة على البارد غير الملحومة لأنظمة الطاقة الهيدروليكية والهوائية
الجزء 5: الأنابيب الملحومة والباردة مربعة الشكل والمستطيلة
الجزء 6: الأنابيب المسحوبة على البارد الملحومة لأنظمة الطاقة الهيدروليكية والهوائية
المراجع المعيارية:
EN10002-1 ، المواد المعدنية - اختبار الشد - الجزء 1: طريقة الاختبار في درجة الحرارة المحيطة
EN10020 ، تعريف وتصنيف درجات الفولاذ
EN10021 ، متطلبات التسليم الفنية العامة لمنتجات الحديد والصلب
EN10027-1 ، نظم تعيين الصلب - الجزء 1: أسماء الصلب والرموز الرئيسية
EN10027-2، أنظمة تعيين الصلب - الجزء الثاني: الأنظمة العددية
EN10052 ، مفردات مصطلحات المعالجة الحرارية للمنتجات الحديدية.
EN10204 ، المنتجات المعدنية - أنواع مستندات الفحص
EN10233 ، المواد المعدنية - أنبوب - اختبار التسطيح
EN10234 ، المواد المعدنية - أنبوب - اختبار الانجراف المتوسع
EN10246-1 ، الاختبار غير المتلف للأنابيب الفولاذية - الجزء 1: الاختبار الكهرومغناطيسي التلقائي لأنابيب الصلب المغناطيسية المغنطيسية الملحومة وغير الملحومة (باستثناء القوس المغمور بالقوس المغمور) للتحقق من ضيق التسرب الهيدروليكي
EN10246-3 ، الاختبار غير المدمر للأنابيب الفولاذية - الجزء 3: اختبار التيار الدوامي الأوتوماتيكي للأنابيب الفولاذية الملحومة وغير الملحومة (ماعدا القوس الملحوم المغمور) للكشف عن العيوب
EN10246-5 ، الاختبار غير التدميري للأنابيب الفولاذية - الجزء 5: المحولات المغنطيسية التلقائية الكاملة / اختبار تسرب التدفق لأنابيب الصلب المغناطيسية المغنطيسية الملحومة والقابلة للإنصهار للكشف عن العيوب الطولية
EN10246-7 ، اختبار غير مدمر لأنابيب الصلب - تأهيل واختصاص المستوى 1 و 2 أفراد الاختبار غير المدمرة.
EN ISO377 ، منتجات الصلب والصلب - الموقع وإعداد العينات وقطع الاختبار للاختبارات الميكانيكية (ISO 377: 1997)
EN ISO 2566-1 ، الصلب - تحويل قيم الاستطالة - الجزء 1: الكربون وسبائك الفولاذ المنخفض (EN102566-1: 1984)
أون 10168 ، منتجات الحديد والصلب - وثائق التفتيش - قائمة المعلومات والوصف
ENV10220 ، أنابيب الصلب الملحومة وغير الملحومة - الأبعاد والكتل لكل وحدة طول
EN10266 ، أنابيب الصلب ، والتجهيزات والأقسام الهيكلية المجوفة - التعاريف والرموز لاستخدامها في معايير المنتجات
EN ISO 4287 ، مواصفات المنتجات الهندسية (GPS) - مادة السطح: طريقة التشكيل الجانبي - المصطلحات والتعريفات ومعلمات السطح (ISO 4287: 1997)
