أنابيب زعنفة من الألومنيوم من النوع G مع قفل ميكانيكي للزعانف لتصميم حراري واسع وتوافق واسع مع أنابيب القاعدة
الخصائص الأساسية
مكان المنشأ:
تشجيانغ / الصين
الاسم التجاري:
TORICH
رقم الطراز:
ASTM A179
تداول العقارات
الحد الأدنى لكمية الطلب:
1 طن
سعر:
USD 800-1000 Ton
شروط الدفع:
خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون، موني جرام
القدرة على التوريد:
60000 طن / سنة
ملخص المنتج
أنابيب الألومنيوم ذات الأطراف من النوع G ذات الأطراف للمبادلات الحرارية الصناعية أنابيب الألومنيوم ذات الأجنحة من النوع G للمبادلات الحرارية الصناعية أنابيب الألومنيوم ذات الأجنحة من النوع G هي أنابيب ذات الأجنحة المدمجة ميكانيكياً مصممة لنقل الحرارة الجوية الفعال في مبادلات الحرارة الصناعية.يتم لف ...
تفاصيل المنتج
إبراز:
,حرارة مبدل أنبوب
,heat exchanger tubes
Base Tube Material:
الكربون الصلب، سبائك الصلب، الفولاذ المقاوم للصدأ، أو الألومنيوم
Fin Material:
الألومنيوم؛ تشمل سبائك الزعانف الصناعية الشائعة 1060 و1100
Common Base Tube Standards:
أستم A106/A53، أستم/أسم SA210، أستم A213، أستم A179/A192
Base Tube Outside Diameter:
12 ملم - 219 ملم
Base Tube Wall Thickness:
1.2 ملم - 6.0 ملم
Fin Height:
8 ملم - 30 ملم
Fin Thickness:
0.8 ملم - 3.0 ملم
Fin Pitch:
2.0 ملم - 20 ملم
وصف المنتج
أنابيب الألومنيوم ذات الأطراف من النوع G ذات الأطراف للمبادلات الحرارية الصناعية
أنابيب الألومنيوم ذات الأجنحة من النوع G للمبادلات الحرارية الصناعية
أنابيب الألومنيوم ذات الأجنحة من النوع G هي أنابيب ذات الأجنحة المدمجة ميكانيكياً مصممة لنقل الحرارة الجوية الفعال في مبادلات الحرارة الصناعية.يتم لف شريط الزعانف الألومنيوم في حفرة ميكانيكية على أنبوب القاعدة ومن ثم يتم قفلها ميكانيكيا، مما يعطي احتفاظًا أقوى بالصفافات واتصالًا حراريًا أكثر استقراراً من البناءات البسيطة للصفافات. يستخدم هذا الهيكل على نطاق واسع في مبردات الهواء والإقتصاديات والمكثفات ،ومعدات نقل الحرارة الأخرى التي تستمر فيها، مقاومة الجانب الهوائي المسيطر عليها ، وخدمة موثوقة طويلة الأمد. يتم إنتاج الأنابيب ذات الأجنحة من النوع G عادةً من الصلب الكربوني أو الصلب المسبوق أو الفولاذ المقاوم للصدأ أو أنابيب الألومنيوم ،بينما مادة الزعانف عادة ما تكون من الألومنيوم.
المواصفات
| البند | المواصفات |
|---|---|
| نوع المنتج | أنبوب زعانف مدمج من الألومنيوم من النوع G |
| مادة الأنبوب الأساسي | الفولاذ الكربوني، الفولاذ المقاوم للصدأ، الفولاذ المقاوم للصدأ، أو الألومنيوم |
| المعايير المشتركة لأنابيب القاعدة | الصيغة: ASTM A106/A53، ASTM/ASME SA210، ASTM A213، ASTM A179/A192 |
| مادة الزعانف | الألومنيوم؛ وتشمل سبائك الزعانف الصناعية الشائعة 1060 و 1100 |
| نوع الأنبوب الأساسي | بدون خياطة أو مصفحة |
| نوع الزعانف | G fin المدمج |
| قطر أنبوب القاعدة الخارجي | 12 ملم-219 ملم |
| سمك جدار الأنبوب الأساسي | 1.2 ملم -6.0 ملم |
| ارتفاع الزعانف | 8 ملم-30 ملم |
| سمك الزعانف | 0.8 ملم - 3.0 ملم |
| حافة الزعانف | 2.0 ملم-20 ملم |
| طول النهاية العارية | حسب رسم العميل |
| طول الأنابيب | عادة 1-12 م ، قابلة للتخصيص ؛ يمكن توفير طول الأنابيب المزدوجة يصل إلى 23 م حسب ترتيب المشروع |
| نطاق التسامح | وفقًا لمعيار الأنبوب الأساسي المطلوب والرسومات المعتمدة |
| التوالي | يتم التحكم بها وفقًا لمتطلبات التصنيع وتجميع العقود |
| حالة سطح | الأنبوب الأساسي حسب الطلب؛ طلاء مطحنة أو إزالة الدهون من شريط زعانف الألومنيوم |
| المعالجة الحرارية | وفقًا لمعيار الأنبوب الأساسي المختار |
الخصائص الرئيسية
- قفل الزعانف الميكانيكي
يتم تضمين زعانف الألومنيوم في خندق معالج ويتم تأمينها ميكانيكياً على أنبوب القاعدة ، مما يحسن من استقرار الزعانف أثناء الخدمة والدورة الحرارية. - نطاق هندسي واسع للتصميم الحراري
تتراوح OD الأنبوب الأساسي من12 إلى 219 ملم، سمك الجدار من1.2 ملم إلى 6.0 ملم، ارتفاع الزعانف من8 إلى 30 مم، سمك الزعانف من0.8 ملم إلى 3.0 ملم، والقشرة من2.0 ملم إلى 20 ملم، مما يسمح بمطابقة دقيقة لمهمة نقل الحرارة وأهداف انخفاض الضغط الجوي. - التوافق بين أنابيب القاعدة العريضة
يمكن تصنيع المنتج على أنابيب الأساس من الفولاذ الكربوني أو الفولاذ اللاصق أو الفولاذ المقاوم للصدأ أو الألومنيوم ، مما يسمح لمفهوم واحد من الأطراف لخدمة HVAC ، البتروكيماويات ، المرافق ،وتطبيقات المبادلات الحرارية العملية العامة.
فوائدنا
- القلق: هل نوع الأنابيب الأساسية مناسب حقاً لخدمة مبادلة الحرارة، أم أنها مجرد مادة عامة للأنابيب؟
نحن نتطابق مع أنبوب القاعدة للخدمة التشغيلية. لمبادلة الحرارة وخدمة المكثفات،في حين أن ASTM A192 و ASTM A210 مخصصان لخدمة الغلاية والحرارة العاليةيتم استخدام خيارات المقاومة للصدأ مثل ASTM A213 TP304 عندما تكون مقاومة التآكل وموثوقية خدمة أعلى مطلوبة. - مخاوف: هل ستفرق وثائق المشتريات بوضوح بين مواصفات الأنابيب الأساسية ومواصفات مواد الزعانف؟
نعم، نحن نعرّف المنتج من خلال نظامين ماديين:مستوى ودرجة الأنبوب الأساسيومادة زعانف الألومنيومهذا مهم لأن أداء حدود الضغط يأتي من معيار الأنبوب الأساسي ، في حين أن سطح نقل الحرارة الخارجي يأتي من شريط الزعانف.هذا التمييز يبسط مراجعة المجلس التجاري والتصديق الفني. - مخاوف: هل يمكن اختيار الأنبوب ذو الزعانف وفقًا لظروف التشغيل الفعلية بدلاً من حجم الكتالوج العام؟
نعم، الوسائل المتاحة لتحديد حجم الجدران وارتفاع الزعانف وسمك الزعانف ومتوسطات مساحة الزعانف تسمح بتحديدها ضد الحرارةومتطلبات التعامل الهيكليهذا مهم بشكل خاص لمبردات الهواء الصناعية والإقتصاد حيث الهندسة لها تأثير مباشر على أداء المبادل.
معايير التنفيذ
- الـ ASTM:ASTM A179 لأنابيب مبادلة الحرارة والمكثفات؛ ASTM A192 لأنابيب الغلاية عالية الضغط؛ ASTM A210/SA210 لأنابيب الغلاية المتوسطة الكربونية والغلاية الفائقة الحرارة؛ASTM A106/A53 لأنابيب الفولاذ الكربوني؛ ASTM A213 لأنابيب مبادلة الحرارة من السبائك الفولاذية الفيرريتية والآوستنيتية.
- إين:يمكن تقديم معايير EN عن طريق الاتفاق لمواد أنابيب معادلة وشريط زعانف الألومنيوم.
- الـ (جـوسـت)يمكن توفير ما يعادل GOST للمشتريات التصديرية القائمة على المشاريع.
- (جيس)يمكن توفير ما يعادل نظام JIS عندما تكون هناك حاجة إلى توجيه المواد اليابانية.
- (جي بي):يمكن مطابقة معادلات GB للمشاريع المحلية أو المزدوجة.
مجال التطبيق
المنتج الخاص:حزم الأنابيب ذات الأجنحةمبردات زيت التشحيم المبردة بالهواء.
التركيب الكيميائي لمواد الأنابيب الأساسية
| درجة الأنبوب الأساسي | المعيار | ج | م | (ب) | S | نعم | سي سي | نـي | (مو) | كيو |
|---|---|---|---|---|---|---|---|---|---|---|
| أيه إس تي إم إيه 179 | أيه إس تي إم A179/A179M | 0.06-0.18 | 0.27-063 | ≤0.035 | ≤0.035 | ... | ... | ... | ... | ... |
| أيه إس تي إم إيه 192 | أيه إس تي إم إيه 192/أيه إيه 192 إم | ≤0.18 | 0.27-063 | ≤0.035 | ≤0.035 | ≥0.25 | ... | ... | ... | ... |
| ASTM A210 الدرجة A1 | أيه إس تي إم أيه 210/أيه 210 إم | ≤0.27 | ≤0.93 | ≤0.035 | ≤0.035 | ≥0.10 | ... | ... | ... | ... |
| الصف B من ASTM A106 | أيه إس تي إم أيه 106 / أيه أيه 106 إم | ≤0.30 | 0.29-106 | ≤0.035 | ≤0.035 | ≥0.10 | ≤0.40 | ≤0.40 | ≤0.15 | ≤0.40 |
| أيه إس تي إم إيه 213 تي بي 304 | الصينية A213/A213M | ≤0.08 | ≤2.00 | ≤0.045 | ≤0.030 | ≤1.00 | 18.0-20.0 | 8.0-110 | ... | ... |
الخصائص الميكانيكية لمواد الأنابيب الأساسية
| درجة الأنبوب الأساسي | المعيار | قوة الشد | قوة الغلة | الطول |
|---|---|---|---|---|
| أيه إس تي إم إيه 179 | أيه إس تي إم A179/A179M | ≥325 MPa | ≥180 MPa | ≥35% |
| أيه إس تي إم إيه 192 | أيه إس تي إم إيه 192/أيه إيه 192 إم | ≥325 MPa | ≥180 MPa | ≥35% |
| ASTM A210 الدرجة A1 | أيه إس تي إم أيه 210/أيه 210 إم | ≥415 MPa | ≥255 MPa | ≥ 30% |
| الصف B من ASTM A106 | أيه إس تي إم أيه 106 / أيه أيه 106 إم | ≥415 MPa | ≥240 MPa | 30٪ دقيقة طولية / 16.5٪ دقيقة عرضية |
| أيه إس تي إم إيه 213 تي بي 304 | الصينية A213/A213M | ≥515 MPa | ≥205 MPa | ≥35% |

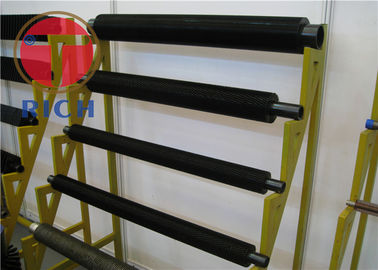

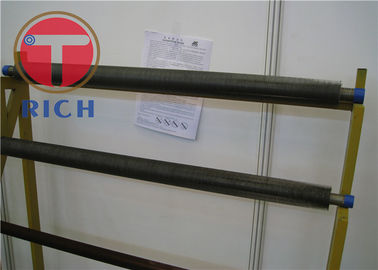

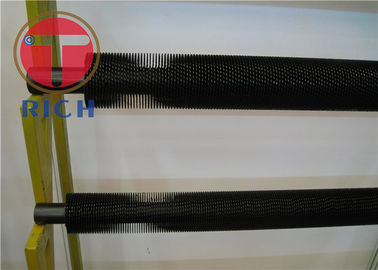

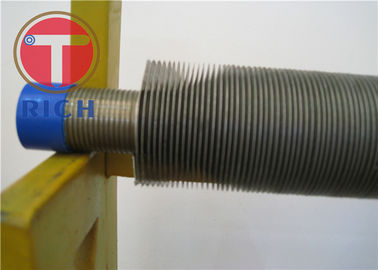

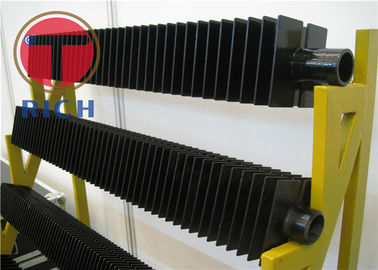

معرض المنتجات
الأسئلة الشائعة
هل أنت شركة تجارية أم مصنعة؟
المصنعين يمكنهم أيضاً التجارة
كم المدة التي تستغرقها؟
بشكل عام، هو 10-15 أيام إذا كانت البضائع في المخزون، أو هو 30-40 يوما إذا كانت البضائع ليست في المخزون، وفقا للكمية.
هل تقدمون عينات؟ هل هي مجانية أم إضافية؟
نعم، يمكننا أن نقدم العينة مجانا ولكن تحتاج لدفع تكلفة الشحن.
ما هي شروط الدفع الخاصة بك؟
الدفع ≤ 2000USD، 100٪ مقدما. الدفع ≥ 2000USD، 30٪ T / T مقدما، الرصيد قبل الشحن. إذا كان لديك سؤال آخر، يرجى الشعور بالحرية في الاتصال بي.
