304 316 الملحومة الأوستنيتي الفولاذ المقاوم للصدأ أنبوب للغلايات / مبادل حراري
تفاصيل المنتج

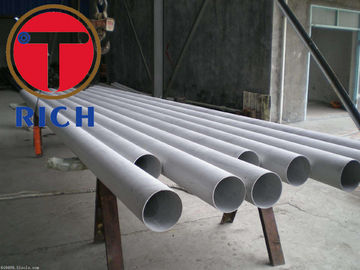

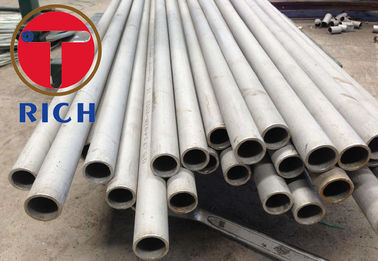

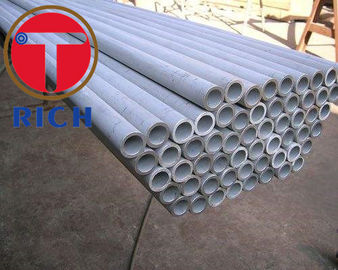

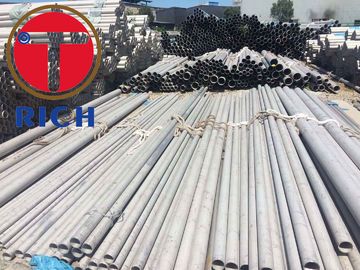

جولة أنبوب من الفولاذ المقاوم للصدأ
,stainless tube steel
ASTM A249 304 316 أنبوب الفولاذ المقاوم للصدأ الأوستنيتي المطاوئ للكواخ / مبادل الحرارة
الحجم:
OD: 1/8 بوصة (3.2mm) إلى 5 بوصة (127mm)
WT: 0.015 إلى 0.320 بوصة (0.4 إلى 8.1mm)
الدرجة:
TP304H، TP309H، TP310H، TP316H، TP312H، TP347H و TP348H.
TP304، TP309S، TP310S، TP310Cb، TP316, TP321, TP347, TP348
للخدمة عالية درجة الحرارة مثل السوبر هيترات و إعادة التدفئة
التطبيق:
الغلاية، السوبر هيتر، مبادلة الحرارة، أنابيب مكثفة
الفولاذ المقاوم للصدأ الأوستنيتي، تطبيقات خدمة درجات الحرارة، تطبيقات درجات الحرارة العالية
تصنيع:
يتم تصنيع الأنابيب من الفولاذ المطاطي المسطح عن طريق عملية لحام تلقائية دون إضافة معدن ملء.
بعد اللحام وقبل المعالجة الحرارية النهائية ، يتم العمل البارد على الأنابيب على اللحام والمعادن العادية أو في المعادن اللحامية
الاختبار والتفتيش:
اختبار التوتر
اختبار التسطيح
اختبار الجهاز
اختبار الانحناء العكسي
اختبار القسوة
الاختبار الكهربائي الهيدروستاتيكي أو غير المدمر
حجم الحبوب
الجدول 1 التكوين الكيميائي ((تحليل الصب)) من الفولاذ المقاوم للتآكل الأوستنيتي،في٪ من حيث الكتلة ((مستمرة)
| الصف الحديدي | ج أقصى | نعم | م | (ب) أقصى | S أقصى | ن | سي سي | كيو | (مو) | Nb | نـي | (تاي) | غيرها | ||
| اسم الصلب | عدد الفولاذ | ||||||||||||||
| X2CrNi18-9 | 1.4307 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015ب | ≤0.11 | 17.50 إلى 1950 | - | - | - | 8.00 إلى 1000ج | - | - | |
| X2CrNi19-11 | 1.4306 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015ب | ≤0.11 | 18.00 إلى 2000 | - | - | - | 10.00 إلى 1200د | - | - | |
| X2CrNiN18-10 | 1.4311 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015 | 0.12-0.22 | 17.00 إلى 1950 | - | - | - | 8.50 إلى 1150 | - | - | |
| X5CrNi18-10 | 1.4301 | 0.07 | ≤1.00 | ≤2.00 | 0.040 | 0.015ب | ≤0.11 | 17.00 إلى 1950 | - | - | - | 8.00 إلى 1050 | - | - | |
| X6CrNiTi18 -10 | 1.4541 | 0.08 | ≤1.00 | ≤2.00 | 0.040 | 0.015 | - | 17.00 إلى 1900 | - | - | - | 9.00 إلى 1200د | 5xC إلى 0.70 | - | |
| X6CrNiNb18 -10 | 1.4550 | 0.08 | ≤1.00 | ≤2.00 | 0.040 | 0.015 | - | 17.00 إلى 1900 | - | - | 10xC إلى 1.00 | 9.00 إلى 1200د | - | - | |
| X1CrNi25-21 | 1.4335 | 0.020 | ≤0.25 | ≤2.00 | 0.025 | 0.010 | ≤0.11 | 24.00 إلى 2600 | - | ≤0.20 | - | 20.00 إلى 2200 | - | - | |
| X2CrNiMo17-12-2 | 1.4404 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015ب | ≤0.11 | 16.50 إلى 1850 | - | 2.00 إلى 2.50 | - | 10.00 إلى 1300e | - | - | |
| X5CrNiMo17-12-2 | 1.4401 | 0.07 | ≤1.00 | ≤2.00 | 0.040 | 0.015ب | ≤0.11 | 16.50 إلى 1850 | - | 2.00 إلى 2.50 | - | 10.00 إلى 1300 | - | - | |
| X1CrNiMoN 25-22-2 | 1.4466 | 0.020 | ≤0.70 | ≤2.00 | 0.025 | 0.010 | 0.10 إلى 0.16 | 24.00 إلى 2600 | - | 2.00 إلى 2.50 | - | 21.00 إلى 2300 | - | - | |
| X6CrNiMoTi 17-12-2 | 1.4571 | 0.08 | ≤1.00 | ≤2.00 | 0.040 | 0.015ب | - | 16.50 إلى 1850 | - | 2.00 إلى 2.50 | - | 10.50 إلى 1350ج | 5xC إلى 0.70 | - | |
| X6CrNiMoNb 17-12-2 | 1.4580 | 0.08 | ≤1.00 | ≤2.00 | 0.040 | 0.015 | - | 16.50 إلى 1850 | - | 2.00 إلى 2.50 | 10xC-1.00 | 10.50 إلى 1350 | - | - | |
| X2CrNiMoN 17-13-3 | 1.4429 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015 | 0.12 إلى 0.22 | 16.50 إلى 1850 | - | 2.00 إلى 3.00 | - | 11.00 إلى 1400د | - | - | |
| X3CrNiMo17 -13-3 | 1.4436 | 0.05 | ≤1.00 | ≤2.00 | 0.040 | 0.015ب | ≤0.11 | 16.50 إلى 1850 | - | 2.00 إلى 3.00 | - | 10.50 إلى 1300د | - | - | |
| X2CrNiMo18-14-3 | 1.4435 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015ب | ≤0.11 | 17.00 إلى 1900 | - | 2.00 إلى 3.00 | - | 12.50 إلى 1500 | - | - | |
| X2CrNiMoN17 -13-5 | 1.4439 | 0.030 | ≤1.00 | ≤2.00 | 0.040 | 0.015 | 0.12 إلى 0.22 | 16.50 إلى 1850 | - | 4.00 إلى 5.00 | - | 12.50 إلى 1450 | - | - | |
| الصف الحديدي | ج أقصى | نعم | م | (ب) أقصى | S أقصى | ن | سي سي | كيو | (مو) | Nb | نـي | (تاي) | غيرها | ||
| اسم الفولاذ | اسم الفولاذ | ||||||||||||||
| X1NiCrMoCu 31-27-4 | 1.4563 | 0.020 | ≤0.70 | ≤2.00 | 0.030 | 0.010 | ≤0.11 | 26.00 إلى 2800 | 0.70 إلى 1.50 | 3.00 إلى 4.00 | - | 30.00 إلى 32.00 | - | - | |
| X1NiCrMoCu 25-20-5 | 1.4539 | 0.020 | ≤0.70 | ≤2.00 | 0.030 | 0.010 | ≤0.15 | 19.00 إلى 2100 | 1.20 إلى 2.00 | 4.00 إلى 5.00 | - | 24.00 إلى 26.00 | - | - | |
| X1CrNiMoCuN 20-18-7 | 1.4547 | 0.020 | ≤0.70 | ≤1.00 | 0.030 | 0.010 | 0.18 إلى 0.25 | 19.50 إلى 2050 | 0.50 إلى 1.00 | 6.00 إلى 7.00 | - | 17.50 إلى 18.50 | - | - | |
| X1NiCrMoCuN 25-20-7 | 1.4529 | 0.020 | ≤0.50 | ≤1.00 | 0.030 | 0.010 | 0.15 إلى 0.25 | 19.00 إلى 2100 | 0.50 إلى 1.50 | 6.00 إلى 7.00 | - | 24.00 إلى 26.00 | - | - | |
| X2NiCrAlTi32-20 | 1.4558 | 0.030 | ≤0.70 | ≤1.00 | 0.020 | 0.015 | - | 20.00 إلى 2300 | - | - | - | 32.00 إلى 35.00 | 8x ((C+N) إلى 060 | (آل)0.15 إلى 045 | |
الخيار 3: يتم تحديد محتوى الكبريت من 0.015% إلى 0.030%.
| |||||||||||||||
متطلبات إضافية
S1 - أنابيب محلاة معفاة من الإجهاد
S2 - الحد الأدنى من أنابيب الحائط
S3- اختبار ضغط الهواء تحت الماء
S4 - المعالجة الحرارية الاستقرارية
S5 - أنابيب غير مستقيمة
S6 - اختبار التآكل بين الحبيبات
S7 - اختبار تساقط الحام
S8 - التطبيقات الخاصة
S9 - اختبار إضافي لأنبوبات اللحام حسب طلب ASME
الوثائق المرجعية:
معايير ASTM:
ASTM A262 ممارسات للكشف عن حساسية الهجوم بين الحبيبات في الفولاذ المقاوم للصدأ الأوستنيتي
ASTM A480/ A480M مواصفات المتطلبات العامة للصفائح والصفائح والشرائط من الفولاذ المقاوم للحرارة
ASTM A1016/ A1016M مواصفات المتطلبات العامة للصلب الفيريتي والصلب الأوستنيتي والأنابيب الفولاذية المقاومة للصدأ
E 112 أساليب الاختبار لتحديد متوسط حجم الحبوب
E213 ممارسة لفحص بالموجات فوق الصوتية للأنابيب والأنابيب المعدنية
E273 ممارسة لفحص بالموجات فوق الصوتية لمنطقة الصلح من الأنابيب والأنابيب المطاومة
E527 ممارسة ترقيم المعادن والسبائك (UNS)
-
