مكان المنشأ:
تشجيانغ
اسم العلامة التجارية:
TORICH
إصدار الشهادات:
ISO
رقم الموديل:
ASTM SA213 T5
فيديو

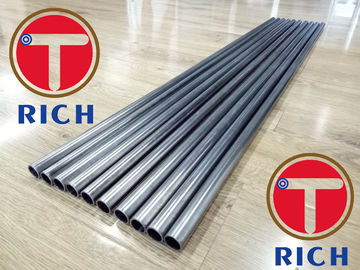

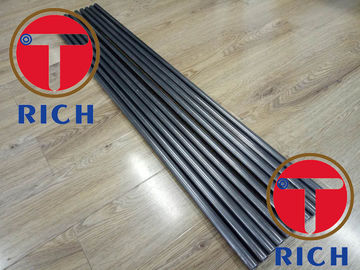

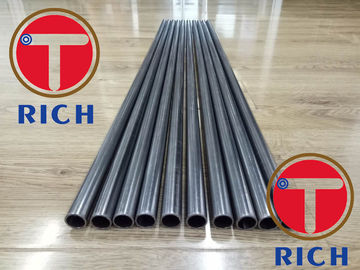

توريك الصلب منخفض الكربون الدقة ASTM A178 أنابيب الغلاية المطاومة والمسحوبة
1مجموعة الأحجام المتاحة:
|
زائدة
| سمك | ||
| ملم
| بوصة | ملم | SCH |
| 88.9~1422
| 3'~ 56' | 2.11~140 | ≥SCH10 |
|
*إذا لم يتم سرد تصنيفات الحديد والحجم الذي تبحث عنه أعلاه، يرجى الاتصال بنا لمزيد من المعلومات . | |||
2التطبيق
محطات توليد الطاقة؛ الأسمدة الكيميائية؛ البتروكيماويات؛ النفط البحري؛ إنتاج الغاز؛ المصافي وما إلى ذلك.
3المعايير
أيه إس تي إم أيه 106 المواصفات القياسية للأنابيب غير المسامة من الفولاذ الكربوني للخدمة في درجات الحرارة العالية
ASTM A335 / ASTM A213 المواصفات القياسية للأنابيب الفولاذية الفيرريتية السلسة للخدمة في درجات الحرارة العالية
4أنابيب الفولاذ رقم الإنتاج الرئيسي:
تصنيف ASTM A335 P5 /T5،P9 / T9, P11, P12, P22, P91, P92
الصف B، C من ASTM A106
5التسامح الأبعاد
|
أنواع الأنابيب
| OD (ملم) | التسامح | WT (ملم) | التسامح |
| أنبوب الغلاية عالي الضغط | 219 ~ 457 | ±1.0% |
≤20
| -10% ~ +12.5% |
|
20~40
| -10% +10% | |||
| 457~1422 | ± 0.9% |
>40~70
| -7٪، +9٪ | |
|
> 70 ~ 20
| -6٪، +8٪ |
6التكوين الكيميائي:
|
متطلبات أنابيب الغلاية عالية الضغط الكيميائية
| ||||||||||||
|
المعيار
| الدرجة | تسمية UNS | التكوين، % | |||||||||
| ج | م | (ب) | S | نعم | سي سي | (مو) | نـي | V | غيرها | |||
| أيه إس تي إم إيه 335 | P5/T5 | K41545 | 0.15ماكس | 0.30-0.60 | 0.025 | 0.025 | 0.50ماكس | 4.00-600 | 0.45-0.65 | .... | ||
| P9/T9 | S50400 | 0.15ماكس | 0.30-0.60 | 0.025 | 0.025 | 0.25-100 | 8.00-10.00 | 0.90-1.10 | .... | |||
| P11 | K11597 | 0.05-0.15 | 0.30-0.60 | 0.025 | 0.025 | 0.50-100 | 1.00-150 | 0.44-0.65 | .... | |||
| P12 | K11562 | 0.05-0.15 | 0.30-0.61 | 0.025 | 0.025 | 0.50 على الأكثر | 0.80-125 | 0.44-0.65 | .... | |||
| P22 | K21590 | 0.05-0.15 | 0.30-0.60 | 0.025 | 0.025 | 0.50 على الأكثر | 1.90-2.60 | 0.87-113 | .... | |||
| P91 | K91560 | 0.08-0.12 | 0.30-0.60 | 0.02 | 0.01 | 0.20-0.50 | 8.00-9.50 | 0.85-105 | 0.4 | 0.18-0.25 | N 0.030-0.070 | |
| Al 0.02 أقصى | ||||||||||||
| (سي بي) 0.06-010 | ||||||||||||
| Ti 0.01 أقصى | ||||||||||||
| Zr 0.01max | ||||||||||||
| P92 | K92460 | 0.07-0.13 | 0.30-0.60 | 0.02 | 0.01 | 0.50 على الأكثر | 8.50-950 | 0.30-0.60 | 0.4 | 0.15-0.25 | N 0.03-007 | |
| الـ 0.02 أقصى | ||||||||||||
| (سي بي 0.04-0)09 | ||||||||||||
| W 1.5-2.00 | ||||||||||||
| (ب) 0.001-0006 | ||||||||||||
| Ti 0.01 أقصى | ||||||||||||
| Zr 0.01 أقصى | ||||||||||||
| الصيغة: | الدرجة ب | 0.3 | 0.29106 | 0.035 | 0.035 | 0.1 | 0.4 | 0.15 | 0.4 | 0.08 | ||
| الدرجة ج | 0.35 | 0.29106 | 0.035 | 0.035 | 0.1 | 0.4 | 0.15 | 0.4 | 0.08 | |||
7الخصائص الميكانيكية
|
المعايير
| أنابيب الفولاذ لا | قوة السحب | قوة العائد | الطول | طاقة التأثير | صلابة |
| (Mpa) | (Mpa) | (%) | (ج) | |||
| أيه إس تي إم إيه 335 | P5/T5 | ≥415 | ≥205 | ≥22 | ≥35 | ≤187HB |
| P9/T9 | ≥415 | ≥205 | ≥22 | ≥35 | ||
| P11 | ≥415 | ≥205 | ≥22 | ≥35 | ≤163HB | |
| P12 | ≥415 | ≥ 220 | ≥22 | ≥35 | ≤163HB | |
| P22 | ≥415 | ≥205 | ≥22 | ≥35 | ≤163HB | |
| P91 | 585 ~ 760 | ≥415 | ≥20 | ≥35 | ≤ 250HB | |
| P92 | ≥620 | ≥440 | ≥20 | ≥35 | ≤ 250HB | |
| الصيغة: | الدرجة ب | ≥415 | ≥ 240 | ≥22 | ≥35 | / |
| الدرجة ج | ≥485 | ≥ 275 | ≥20 | ≥35 | / |
