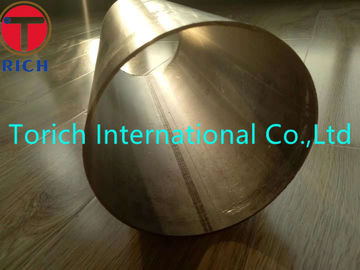

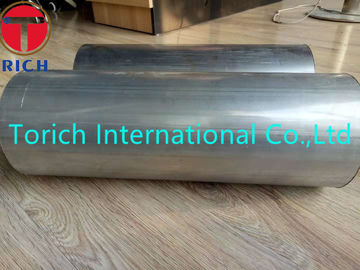

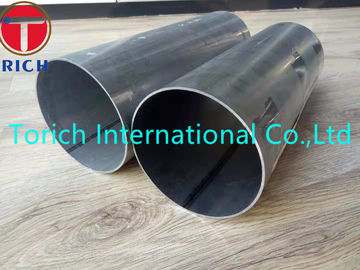

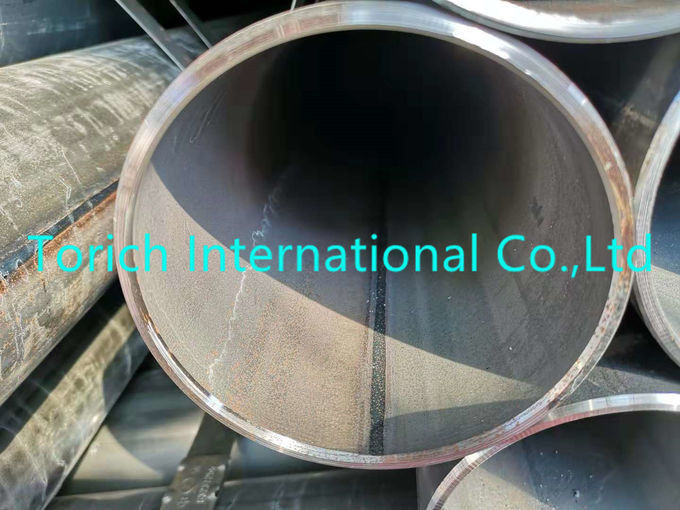

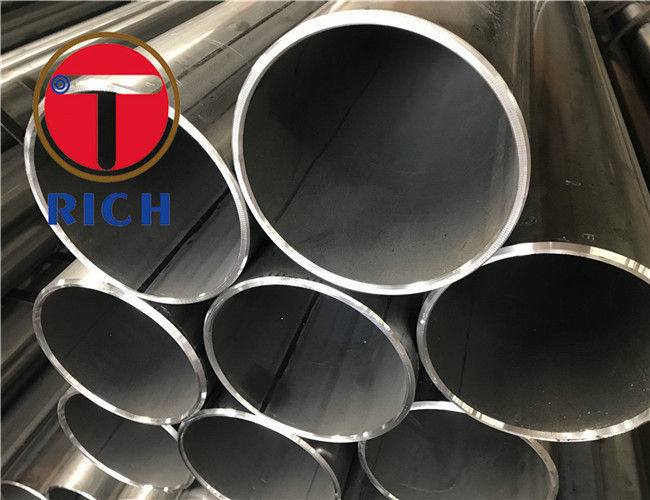

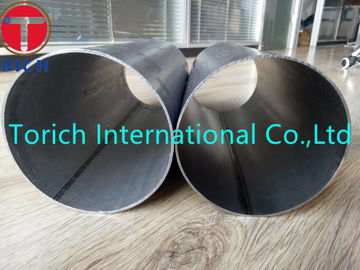

P235TR1 P195TR1 أنابيب الصلب الملحومة من الصلب الكربوني EN10217-1 لأغراض الضغط
تفاصيل المنتج
لحام فولاذ أنبوب,المقاومة الملحومة الكهربائية أنابيب الصلب
,electric resistance welded steel tube
EN10217-1 P235TR1 P195TR1 أنابيب لحام من الفولاذ الكربوني لأغراض الضغط
EN10217-1 الأنابيب الصلبة المطاومة لأغراض الضغط - الشروط التقنية للتسليم -
الجزء الأول: أنابيب من الفولاذ غير المقاوم للآليات ذات خصائص محددة في درجة حرارة الغرفة
منذ القرن الثاني ، ارتفعت جودة خيط اللحام بشكل كبير مع التطور السريع لإنتاج لفائف الصلب ذات الجودة الممتازة ، وتحسين تكنولوجيا اللحام وتكنولوجيا التفتيش ،المزيد من أحجام أنابيب الصلب لللحام متوفرة، وتستخدم تدريجيا على نطاق واسع في مجالات مختلفة لتحل محل أنبوب الفولاذ بلا مسام.
المواد:
فولاذ محطم بالكامل، فولاذ ذرة رفيعة بحجم حبة حديدية.
أسماء الفولاذ:
وفقًا لمعيار EN10027-1 و CR10260
تصنيع:
HFWلحام عالي التردد
صبغ القوس الغارق لحام - خيط طولي -SAWH
- طلاء مروحيرأى
إجراءات اللحام:
اختبار وتفتيش إجراءات اللحام للأنابيب المغمورة واللحامة (أو) يتم شهادتها والموافقة عليها وفقًا لمعيار EN10217-1
المظهر العام:
مناطق اللحام خالية من الشقوق ، وعدم الاندماج وعدم الاختراق
أنابيب خالية من عيوب السطح الخارجي التي يمكن اكتشافها عن طريق الفحص البصري.
صلابة التسرب:
يجب أن تجتاز الأنابيب اختبارًا هيدروستاتيكيًا أو اختبارًا كهرومغناطيسيًا لسلامة التسرب
اختبار غير مدمر:
يجب أن يخضع الطول الكامل للخيط لحام جميع الأنابيب EW و BW لاختبار غير مدمر للكشف عن التأثيرات الطولية
يجب أن يخضع الطول الكامل للخيط لحام جميع أنابيب SAW لاختبار غير مدمر للكشف عن العيوب.
التوالي:
يجب أن لا يتجاوز الانحراف عن المستقيم، لأي طول أنبوب L، 0.0015L.
يجب أن لا يتجاوز الانحرافات عن المستقيمة على طول متر واحد 3 ملم.
إعداد النهايات:
يجب أن يتم تسليم الأنابيب بأطراف مربعة ، يجب أن تكون الأطراف خالية من التشنجات المفرطة.
اختبار وتفتيش إجراءات اللحام لأنبوبات اللحام بالقوس الغارقة (SAW) وفقًا لمعيار EN10217-1المرفق A
اختبار وتفتيش إجراءات اللحام لأنابيب SAW التي شهدتها وتمت الموافقة عليها وفقًا لمادة EN10217-1 من المرفق A
عملية تصنيع الأنابيب، الطريق وشروط التسليم:
| لا، لا | عملية التصنيع | طرق التصنيع | شرط التسليم | تنطبق على الجودة | |||
| العملية | الرمز | مواد البداية | عملية تشكيل | TR1 | TR1 | ||
| 1a | مصفوفة بالكهرباء | إيه دبليو | شريط مطاطي ساخن | تشكيل بارد ((+ لحام) | كما لحام | إكس | - |
| 1b | شمال غرب | إكس | - | ||||
| 1ج | NP | إكس | إكس | ||||
| 2a | شريط مطاطي عادي | كما لحام | إكس | - | |||
| 2b | شمال غرب | إكس | إكس | ||||
| 2ج | NP | إكس | إكس | ||||
| 3 | مطاطات ساخنة أو شريط مطاط طبيعي | تشكيل البارد ((+الملحوم) + التمدد الساخن خفض في درجة حرارة خاضعة للرقابة لإعطاء حالة طبيعية | الـ NR | إكس | إكس | ||
| 4 | مطاط بارد + شقوق مطاطية | الصنع البارد ((+الملحوم) | NP | إكس | إكس | ||
| 11a | طلاء الحرارة -خياطة طولية أو -خياطة مروحة | (ساو) -ساول -ساوث | لوحات أو أشرطة مطاطية ساخنة | الصنع البارد ((+الملحوم) | كما لحام | إكس | - |
| 11b | شمال غرب | إكس | - | ||||
| 11ج | NP | إكس | إكس | ||||
| 12a | تقليد الصفائح أو الشرائط المطاطية | الصنع البارد ((+الملحوم) | كما لحام | إكس | إكس | ||
| 12b | شمال غرب | إكس | إكس | ||||
| 12ج | NP | إكس | إكس | ||||
| 13a | كما في السطر 11 أو 12 | تشكيل الطبيعية ((+ملحوم) | كما لحام | إكس | إكس | ||
| 13b | شمال غرب | إكس | إكس | ||||
| 13ج | NP | إكس | إكس | ||||
| 21 | لحام مستمر، فقط للصلبات P195 و P235 مع D ≤114.3mm | ب.و | شريط مطاطي ساخن | صُنعت في حالة حرارة ((+محامية) | كما لحام | إكس | - |
| a كما تمت معالجة الحرارة = لا معالجة حرارية. NP = أنابيب كاملة طبيعية. NW = منطقة لحام طبيعية. NR = عيارية مطاطية b بالنسبة للأنبوبات ذات الجودة TR2 ، يُسمح فقط باللحام عالي التردد ، الحد الأدنى للتردد 100kHz ، ((رمز=HFW) | |||||||
EN10217-1 الجزء 1: أنابيب من الفولاذ غير المقاوم للصدأ ذات خصائص محددة في درجة حرارة الغرفة
EN10217-2 الجزء 2: أنابيب الفولاذ غير السميك والسماكي الملحومة بالكهرباء مع ارتفاع محدد
خصائص الحرارة
EN10217-3 الجزء 3:أنابيب من الفولاذ ذو الحبوب الدقيقة
EN10217-5 الجزء 4: أنابيب من الفولاذ غير المقاوم للصدأ الملحومة بالكهرباء ذات درجة حرارة منخفضة محددة
الخصائص
EN10217-5 الجزء 5: أنابيب الفولاذ غير السليمي المطاوعة بالقوس الغارقة ذات الدرجة المنخفضة المحددة
خصائص الحرارة
EN10217-6 الجزء 6: أنابيب الصلب غير المقاوم للصدأ المطاوعة بالقوس الغارقة مع انخفاض محدد
خصائص الحرارة
EN10217-7 الجزء 7: أنابيب الفولاذ المقاوم للصدأ.
المراجع التشريعية:
معيار EN 760: مواد الاستهلاك لللحام - تدفقات لحام القوس الغارق - التصنيف
معيار EN 895: اختبارات تدميرية على الحوائط في المواد المعدنية - اختبار سحب عبر
معيار EN 910: اختبارات تدميرية لللحام في المواد المعدنية - اختبار الانحناء
EN1321، اختبارات تدميرية على اللحام في المواد المعدنية - الفحص الكلي والمجهري
من الحوائط
EN10002-1، المواد المعدنية - اختبار السحب - الجزء 1: طريقة الاختبار في درجة حرارة البيئة
EN10002-5 المواد المعدنية - اختبار السحب - الجزء 5: طريقة التثبيت عند درجة حرارة مرتفعة
EN10020، تعريفات وتصنيف فئات الصلب
EN10021، المتطلبات التقنية العامة للتسليم لمنتجات الصلب والحديد
EN10027-1 - أنظمة تدمير الفولاذ - الجزء 1: أسماء الفولاذ، الرموز الرئيسية.
EN10027-2 - أنظمة تسمية الفولاذ - الجزء 2: الأنظمة العددية.
EN10045-1 - المواد المعدنية - اختبار تأثير تشاربي - الجزء 1: طريقة الاختبار
EN10052 ، مصطلحات المعالجة الحرارية للمنتجات الحديدية
EN10204 - المنتجات المعدنية - أنواع وثائق التفتيش
EN10200، أنابيب الفولاذ غير الملحومة والملحومة - الأبعاد والكتلات لكل وحدة طول
EN10233 المواد المعدنية - الأنابيب - اختبار التسطيح
EN10234 المواد المعدنية - الأنابيب - اختبار التوسع في الانجراف
EN10236 المواد المعدنية - الأنابيب - اختبار الحلقات الموسعة
EN10237 المواد المعدنية - الأنابيب - اختبار سحب الحلقة
EN10246-1، الاختبار غير المدمر لأنبوبات الصلب الجزء 1: الاختبار الكهرومغناطيسي التلقائي
أنابيب فولاذية مغناطيسية حديدية بدون خيوط وملحومة (باستثناء أنابيب الحديدية المحمومة بالقوس الغارق)
التحقق من الصمود الهيدروليكي
EN10246-3، الاختبار غير المدمر لأنبوبات الصلب - الجزء 3: اختبار التيار الدوامي التلقائي للأنابيب السلسة
والأنابيب الصلبة الملحومة (باستثناء الأنابيب الملحومة بالقوس الغارقة) للكشف عن العيوب.
EN10246-5، اختبار غير مدمر لأنبوبات الصلب - الجزء 5: مغناطيسية محيطية كاملة تلقائية
اختبار تسرب المحول/التيار من غير ملحومة وملحومة (باستثناء اللحوم القوسية الغارقة)
أنابيب فولاذية مغناطيسية حديدية للكشف عن العيوب الطولية
EN10246-6، الاختبار غير المدمر لأنبوبات الصلب - الجزء 6: الاختبار بالموجات فوق الصوتية الكاملة
أنابيب فولاذية بلا خيوط للكشف عن العيوب العرضية.
EN10247-7، اختبار غير مدمر لأنبوبات الصلب - الجزء 7: اختبار بالموجات فوق الصوتية الكاملة
أنابيب فولاذية بدون خيوط وملحومة (باستثناء الأنابيب الملحومة بالقوس الغارقة) للكشف عن
عيوب طولية.
EN10246-8, اختبار غير مدمر لأنبوبات الصلب - الجزء 8: اختبار بالموجات فوق الصوتية التلقائي لللحام
خيط الأنابيب الملحومة الكهربائية للكشف عن العيوب الطولية.
EN10246-9, اختبار غير مدمر لأنبوبات الصلب - الجزء 9: اختبار بالموجات فوق الصوتية التلقائي لحام
خيط من الأنابيب المطاوئة بالقوس الغارقة للكشف عن التشعبات الطولية و/أو
العجز العرضي.
EN10246-10, اختبار غير مدمر لأنبوبات الصلب - الجزء 10: اختبار الأشعة لللحام
خيط الأنابيب ذات الاندماج الآلي لحام القوس للكشف عن العيوب.
EN10246-14, اختبار غير مدمر لأنبوبات الصلب - الجزء 14: اختبار بالموجات فوق الصوتية التلقائية
أنابيب فولاذية بدون خيوط وملحومة (باستثناء الأنابيب الملحومة بالقوس الغارق) للكشف عن التشكيلات اللامينة
عدم الكمال
EN10246-15، اختبار غير مدمر لأنبوبات الصلب - الجزء 15: اختبار بالموجات فوق الصوتية التلقائي للشريط / اللوحة
تستخدم في تصنيع أنابيب الفولاذ للكشف عن عيوب طبقة
EN10246-16, اختبار غير مدمر لأنبوبات الصلب - الجزء 16: اختبار بالموجات فوق الصوتية التلقائي للمنطقة
على مقربة من خيط اللحام من أنابيب الفولاذ المطاطية للكشف عن عيوب اللامينار
EN10246-17, اختبار غير مدمر لأنبوبات الصلب - الجزء 17: اختبار بالموجات فوق الصوتية التلقائي لأطراف الأنابيب
من أنابيب فولاذية بدون خيوط وملحومة للكشف عن عيوب طبقة
EN10256 - الاختبار غير المدمر لأنبوبات الصلب - المؤهلات والكفاءة من المستوى 1 والمستوى 2
موظفي إصدارات
أنابيب الفولاذ والإصلاحات والقطع الجوفية الهيكلية - الرموز وتعريف المصطلحات المستخدمة في معايير المنتجات
EN ISO 377، الصلب ومنتجات الصلب - موقع وإعداد العينات وقطع الاختبار للاختبار الميكانيكي (ISO 377:1997)
1 - المنتجات الحديدية والصلبة - وثائق التفتيش - قائمة المعلومات والوصف
EN ISO 2566-1 - الصلب - تحويل قيم التمدد جزء 1: الفولاذ الكربوني والفولاذ منخفض السبائك (ISO 2566-1:1984)
ISO 14284 ، الصلب والحديد - أخذ العينات وإعداد العينات لتحديد التركيب الكيميائي
CR 10260, أنظمة تسمية الفولاذ - الرموز الإضافية
CR 10261، دائرة معلومات ECISS IC 11 - الحديد والصلب - استعراض طرق التحليل الكيميائي المتاحة.
