مكان المنشأ:
الصين
اسم العلامة التجارية:
TORICH
إصدار الشهادات:
ISO9001
رقم الموديل:
ASTM A688
فيديو
فيديو

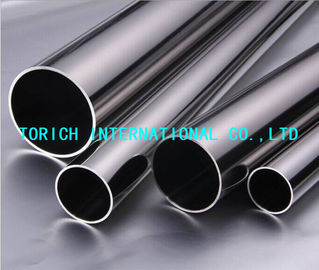

ASTM A688 أنبوب تسخين المياه الغذائية من الفولاذ المقاوم للصدأ الأوستنيتي بدون خيوط وملحوم
نطاق الأحجام: O.D: 4.0-305mm W.T.:1-50mm L: حسب متطلبات العميل
| الاحتياجات الكيميائية | ||||||||
| الدرجة: | .... | TPXM-19 | TPXM-10 | TPXM-11 | TPXM-29 | TP304 | TP304L | TP304H |
| الأمم المتحدة | S20400 | S20910 | S20900 | S21904 | S24000 | S30400 | S30403 | S30409 |
| ج، أقصى حد | 0.03 | 0.060 | 0.080 | 0.04 | 0.08 | 0.08 | 0.035 | 0.040-0.10 |
| م، ماكس | 7.0-9.0 | 4.0-60 | 8.0-100 | 8.0-100 | 11. 5-145 | 2.00 | 2.00 | 2.00 |
| P، أقصى | 0.045 | 0.045 | 0.045 | 0.045 | 0.060 | 0.045 | 0.045 | 0.045 |
| S، أقصى | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 |
| نعم، كحد أقصى | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
| سي سي | 15.0-170 | 20.5-23.5 | 19.0-21.5 | 19.0-21.5 | 17.0-190 | 18.0-20.0 | 18.0-20.0 | 18.0-20.0 |
| نـي | 1.50-300 | 11.5-135 | 5.5-75 | 5.5-75 | 2.3-3.7 | 8.0-110 | 8.0-130 | 8.0-110 |
| (مو) | .... | 1.50-300 | .... | .... | .... | .... | .... | .... |
| (تاي) | .... | .... | .... | .... | .... | .... | .... | .... |
| الكولومبيوم | .... | 0.10-0.30 | .... | .... | .... | .... | .... | .... |
| تانتالوم | .... | .... | .... | .... | .... | .... | .... | .... |
| النيتروجين | 0.15-0.30 | 0.20-0.40 | 0.15-0.40 | 0.15-0.40 | 0.20-0.40 | .... | .... | .... |
| الفاناديوم | .... | 0.10-0.30 | .... | .... | .... | .... | .... | .... |
| النحاس | .... | .... | .... | .... | .... | .... | .... | .... |
| السيريوم | .... | .... | .... | .... | .... | .... | .... | .... |
| بورون | .... | .... | .... | .... | .... | .... | .... | .... |
| الألومنيوم | .... | .... | .... | .... | .... | .... | .... | .... |
| الدرجة: | .... | TP304N | TP304LN | .... | .... | .... | TP309S | TP309H |
| الأمم المتحدة | S30415 | S30451 | S30453 | S30600 | S30615 | S30815 | S30908 | S30909 |
| ج، أقصى حد | 0.040-0.10 | 0.080 | 0.035 | 0.018 | 0.16-0.24 | 0.05-0.10 | 0.080 | 0.040-0.10 |
| م، ماكس | 0.80 | 2.00 | 2.00 | 2.00 | 2.00 | 0.80 | 2.00 | 2.00 |
| P، أقصى | 0.045 | 0.045 | 0.045 | 0.020 | 0.030 | 0.040 | 0.045 | 0.045 |
| S، أقصى | 0.030 | 0.030 | 0.030 | 0.020 | 0.030 | 0.030 | 0.030 | 0.030 |
| نعم، كحد أقصى | 1.00-2.00 | 1.00 | 1.00 | 3.7-43 | 3.2-4.0 | 1.40-200 | 1.00 | 1.00 |
| سي سي | 18.0-190 | 18.0-20.0 | 18.0-20.0 | 17.0-185 | 17.0-190 | 20.0-22.0 | 22.0-24.0 | 22.0-24.0 |
| نـي | 9.0-100 | 8.0-180 | 8.0-120 | 14.0-155 | 13.5-160 | 10.0-120 | 12.0-150 | 12.0-150 |
| (مو) | .... | .... | .... | 0.20 | .... | .... | 0.75 | .... |
| (تاي) | .... | .... | .... | .... | .... | .... | .... | .... |
| الكولومبيوم | .... | .... | .... | .... | .... | .... | .... | .... |
| تانتالوم | .... | .... | .... | .... | .... | .... | .... | .... |
| النيتروجين | 0.12-0.18 | 0.10-0.16 | 0.10-0.16 | .... | .... | 0.14-0.20 | .... | .... |
| الفاناديوم | .... | .... | .... | .... | .... | .... | .... | .... |
| النحاس | .... | .... | .... | 0.5 على الأكثر | .... | .... | .... | .... |
| السيريوم | .... | .... | .... | .... | .... | 0.03-0.08 | .... | .... |
| بورون | .... | .... | .... | .... | .... | .... | .... | .... |
| الألومنيوم | .... | .... | .... | .... | 0.80-150 | .... | .... | .... |
| الدرجة: | TP309Cb | TP309HCb | .... | TP310S | TP310H | TP310Cb | TP310HCb | .... |
| الأمم المتحدة | S30940 | S30941 | S31002 | S31008 | S31009 | S31040 | S31041 | S31050 |
| ج، أقصى حد | 0.080 | 0.040-0.10 | 0.015 | 0.080 | 0.040-0.10 | 0.080 | 0.040-0.10 | 0.025 |
| م، ماكس | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 |
| P، أقصى | 0.045 | 0.045 | 0.020 | 0.045 | 0.045 | 0.045 | 0.045 | 0.020 |
| S، أقصى | 0.030 | 0.030 | 0.015 | 0.030 | 0.030 | 0.030 | 0.030 | 0.015 |
| نعم، كحد أقصى | 1.00 | 1.00 | 0.15 | 1.00 | 1.00 | 1.00 | 1.00 | 0.40 |
| سي سي | 22.0-24.0 | 22.0-24.0 | 19.0-22.0 | 24.0-26.0 | 24.0-26.0 | 24.0-26.0 | 24.0-26.0 | 24.0-26.0 |
| نـي | 12.0-160 | 12.0-160 | 24.0-26.0 | 19.0-22.0 | 19.0-22.0 | 19.0-22.0 | 19.0-22.0 | 20.5.0-23.5 |
| (مو) | 0.75 | 0.75 | 0.10 | 0.75 | .... | 0.75 | 0.75 | 1.6-26 |
| (تاي) | .... | .... | .... | .... | .... | .... | .... | .... |
| الكولومبيوم | 10XC دقيقة،1.10 على الأكثر | 10XC دقيقة،1.10 على الأكثر | .... | .... | .... | 10XC دقيقة،1.10 على الأكثر | 10XC دقيقة،1.10 على الأكثر | .... |
| تانتالوم | .... | .... | .... | .... | .... | .... | .... | .... |
| النيتروجين | .... | .... | 0.10 | .... | .... | .... | .... | 0.09-0.15 |
| الفاناديوم | .... | .... | .... | .... | .... | .... | .... | .... |
| النحاس | .... | .... | .... | .... | .... | .... | .... | .... |
| السيريوم | .... | .... | .... | .... | .... | .... | .... | .... |
| بورون | .... | .... | .... | .... | .... | .... | .... | .... |
| الألومنيوم | .... | .... | .... | .... | .... | .... | .... | .... |
| الدرجة: | .... | .... | TP316 | TP316L | TP316H | .... | TP316N | TP316LN |
| الأمم المتحدة | S31254 | S21272 | S31600 | S31603 | S31609 | S31635 | S31651 | S31653 |
| ج، أقصى حد | 0.020 | 0.080-0.12 | 0.080 | 0.035 | 0.040-0.10 | 0.080 | 0.070 | 0.035 |
| م، ماكس | 1.00 | 1.50-2.30 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 |
| P، أقصى | 0.030 | 0.030 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 |
| S، أقصى | 0.100 | 0.015 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 |
| نعم، كحد أقصى | 0.80 | 0.25-0.75 | 1.00 | 1.00 | 1.00 | 0.75 | 4.8-60 | 1.00 |
| سي سي | 19.5-20.5 | 14.0-160 | 16.0-180 | 16.0-180 | 16.0-180 | 16.0-180 | 9.58.0 | 16.0-180 |
| نـي | 17.5-185 | 14.0-160 | 11.0-140 | 10.0-140 | 11.0-140 | 10.0-120 | 19.0-22.0 | 11.0-140 |
| (مو) | 6.0-65 | 1.00-140 | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 | 0.30-150 | 2.00-3.00 |
| (تاي) | .... | 0.30-0.60 | .... | .... | .... | 5X ((C + N) دقيقة 0.70 | .... | .... |
| الكولومبيوم | .... | .... | .... | .... | .... | .... | .... | .... |
| تانتالوم | .... | .... | .... | .... | .... | .... | .... | .... |
| النيتروجين | 0.18-0.22 | .... | .... | .... | .... | .... | 0.10-0.16 | 0.10-0.16 |
| الفاناديوم | .... | .... | .... | .... | .... | .... | .... | .... |
| النحاس | 0.50-100 | .... | .... | .... | .... | 1.50-2.50 | .... | .... |
| السيريوم | .... | .... | .... | .... | .... | .... | .... | .... |
| بورون | .... | .... | .... | .... | .... | .... | .... | .... |
| الألومنيوم | .... | 0.004-0.008 | .... | .... | .... | .... | .... | .... |
| الدرجة: | .... | .... | TP347 | TP347H | TP347LN | TP348 | TP348H | .... |
| الأمم المتحدة | S33228 | S34565 | S34700 | S34709 | S34751 | S34800 | S34809 | S35045 |
| ج، أقصى حد | 0.04-0.08 | 0.030 | 0.080 | 0.04-0.10 | 0.005-0.02 | 0.080 | 0.04-0.10 | 0.06-0.10 |
| م، ماكس | 1.00 | 5.0-70 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 1.50 |
| P، أقصى | 0.020 | 0.030 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | .... |
| S، أقصى | 0.015 | 0.010 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.015 |
| نعم، كحد أقصى | 0.30 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
| سي سي | 26.0-28.0 | 23.0-25.0 | 17.0-190 | 17.0-190 | 17.0-190 | 17.0-190 | 17.0-190 | 25.0-29.0 |
| نـي | 31.0-330 | 16.0-180 | 9.0-130 | 9.0-130 | 9.0-130 | 9.0-130 | 9.0-130 | 32.0-370 |
| (مو) | .... | 4.0-50 | .... | .... | .... | .... | .... | |
| (تاي) | .... | .... | .... | .... | .... | .... | .... | 0.15-0.60 |
| الكولومبيوم | 0.60-100 | 0.10 | .... | .... | 0.20-0.50 | .... | .... | .... |
| تانتالوم | .... | .... | .... | .... | .... | 0.10 | 0.10 | .... |
| النيتروجين | .... | 0.40-0.60 | .... | .... | .... | .... | .... | .... |
| الفاناديوم | .... | .... | .... | .... | .... | .... | .... | .... |
| النحاس | .... | .... | .... | .... | .... | .... | .... | 0.75 |
| السيريوم | 0.05-0.10 | .... | .... | .... | .... | .... | .... | .... |
| بورون | .... | .... | .... | .... | .... | .... | .... | .... |
| الألومنيوم | 0.025 | .... | .... | .... | .... | .... | .... | 0.15-0.60 |
| الدرجة: | .... | TPXM-15 | .... | .... | .... | |||
| الأمم المتحدة | S35315 | S318100 | N08367 | N08904 | N08926 | |||
| ج، أقصى حد | 0.04-0.08 | 0.080 | 0.030 | 0.020 | 0.020 | |||
| م، ماكس | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | |||
| P، أقصى | 0.040 | 0.030 | 0.040 | 0.040 | 0.030 | |||
| S، أقصى | 0.030 | 0.030 | 0.030 | 0.030 | 0.010 | |||
| نعم، كحد أقصى | 1.20-200 | 1.50-2.50 | 1.00 | 1.00 | 0.50 | |||
| سي سي | 24.0-26.0 | 17.0-190 | 20.0-22.0 | 19.0-23.0 | 24.0-26.0 | |||
| نـي | 34.0-360 | 17.5-190 | 23.5-255 | 23.0-28.0 | 19.0-21.0 | |||
| (مو) | .... | 17.5-185 | 6.0-70 | 4.0-50 | 6.0-70 | |||
| (تاي) | .... | .... | .... | .... | .... | |||
| الكولومبيوم | .... | .... | .... | .... | .... | |||
| تانتالوم | .... | .... | .... | .... | .... | |||
| النيتروجين | 0.12-0.18 | .... | 0.18-0.25 | 0.10 | 0.15-0.25 | |||
| الفاناديوم | .... | .... | .... | .... | .... | |||
| النحاس | .... | .... | 0.75 | 1.00-2.00 | 0.50-150 | |||
| السيريوم | 0.03-0.08 | .... | .... | .... | .... | |||
| بورون | .... | .... | .... | .... | .... | |||
| الألومنيوم | .... | .... | .... | .... | .... |
| الاختلافات المسموح بها في سمك الجدار | ||||||||
| المجموعة | الحجم، القطر الخارجي، في ((ملم)) | التسامح، % من القياس العادي فوق تحت | ||||||
| 1 | 1/8 إلى 21⁄2 بما في ذلك جميع النسب t/D | 20 | 12.5 | |||||
| 2 | 3 إلى 18 بما في ذلك، t/D حتى 5٪ بما في ذلك | 22.5 | 12.5 | |||||
| 3 | 3 إلى 18 بما في ذلك، t/D > 5% | 15 | 12.5 | |||||
| 4 | 20 و أكبر ، محامية ، جميع النسب t / D | 17.5 | 12.5 | |||||
| 5 | 20 و أكبر، بدون خياطة، t/D حتى 5 ٪ incl | 22.5 | 12.5 | |||||
| 6 | 20 و أكبر، بدون خياطة، t/D > 5% incl | 15 | 12.5 | |||||
| متطلبات الشد | ||||||||
| الدرجة | الأمم المتحدة | قوة الشد min, ksi (Mpa) | قوة العائد مـين كـسـي [Mpa] | الطول في 2 بوصة أو 50 ملم دقيقة % | صلابة روكويل عدد أقصى | |||
التطبيقات:أنابيب صحية في صناعة الألبان والمواد الغذائية، وتحتوي على طلاء سطحي خاص
