أنابيب فولاذية غير ملحومة عالية الدقة للسيارات مع قطر داخلي يمكن التحكم فيه وخشونة سطح داخلية منخفضة
الخصائص الأساسية
مكان المنشأ:
تشجيانغ، الصين
الاسم التجاري:
TORICH
الشهادة:
ISO9001, ISO14001, TS16949
رقم الطراز:
BS6323-6
تداول العقارات
الحد الأدنى لكمية الطلب:
5 طن
سعر:
800-1000 USD/Tons
شروط الدفع:
خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون،
القدرة على التوريد:
2000 طن في السنة
ملخص المنتج
أنابيب الصلب غير الملحومة للسيارات ذات الدقة العالية للسيارة ISO9001 نظرة عامة على المنتج الأنابيب الفولاذية للسيارات عالية الدقة عبارة عن أنبوب ميكانيكي غير ملحوم مسحوب على البارد مصمم للمكونات التي تتطلب أقطارًا داخلية وخارجية دقيقة، وسمك جدار يمكن التحكم فيه، وخشونة سطح منخفضة، وخصائص ميكانيكية م...
تفاصيل المنتج
إبراز:
أنابيب فولاذية منخفضة الكربون
,أنابيب فولاذية ميكانيكية
Product:
أنابيب فولاذية غير ملحومة عالية الدقة للسيارات
Manufacturing Method:
رسم بارد سلس
Material:
الفولاذ الكربوني أو الفولاذ الميكانيكي منخفض السبائك
Main Standards:
إن 10305-1، أستم A519/A519M، جيس جي 3445، جيجابايت/تي 3639، دين 2391
Typical Grades:
E235، E355، SAE 1020، SAE 1026، STKM11A، STKM12C، STKM13C، 20، 45
Outside Diameter:
6-200 ملم
Wall Thickness:
0.5-20 ملم
Length:
1-12 م، قابلة للتخصيص
وصف المنتج
أنابيب الصلب غير الملحومة للسيارات ذات الدقة العالية للسيارة ISO9001
نظرة عامة على المنتج
الأنابيب الفولاذية للسيارات عالية الدقة عبارة عن أنبوب ميكانيكي غير ملحوم مسحوب على البارد مصمم للمكونات التي تتطلب أقطارًا داخلية وخارجية دقيقة، وسمك جدار يمكن التحكم فيه، وخشونة سطح منخفضة، وخصائص ميكانيكية مستقرة. يتم استخدامه بشكل أساسي لتصنيع براميل أسطوانة ممتص الصدمات للسيارات حيث يؤثر تناسق الأبعاد بشكل مباشر على حركة المكبس، وأداء الختم، واحتباس الزيت، وعمر الخدمة.
يمكن توفير الأنابيب في ظروف مسحوبة على البارد، أو تخفيف الضغط، أو التلدين، أو التطبيع. يتوفر القطع الدقيق، والشحذ الداخلي، والتلميع الخارجي، والفوسفات، والتحكم المخصص في التسامح وفقًا لمتطلبات التصنيع والتجميع النهائية.
يشير ISO 9001 إلى نظام إدارة الجودة الخاص بالشركة المصنعة بدلاً من معيار مادة الأنابيب الفولاذية. لذلك يجب تحديد مطابقة المنتج بشكل منفصل وفقًا للمواصفة EN 10305-1 أو ASTM A519 أو JIS G 3445 أو GB/T 3639 أو معيار فني آخر متفق عليه.
المواصفات الفنية
| غرض | مواصفة |
|---|---|
| منتج | أنابيب فولاذية غير ملحومة عالية الدقة للسيارات |
| طريقة التصنيع | رسم بارد سلس |
| مادة | الفولاذ الكربوني أو الفولاذ الميكانيكي منخفض السبائك |
| المعايير الرئيسية | إن 10305-1، أستم A519/A519M، جيس جي 3445، جيجابايت/تي 3639، دين 2391 |
| الدرجات النموذجية | E235، E355، SAE 1020، SAE 1026، STKM11A، STKM12C، STKM13C، 20، 45 |
| القطر الخارجي | 6-200 ملم |
| سمك الجدار | 0.5-20 ملم |
| طول | 1-12 م، قابلة للتخصيص |
| التسامح القياسي OD | وفقا لمعيار المنتج المحدد |
| الدقة OD التسامح | ما يصل إلى ± 0.05 مم لنطاقات الحجم المناسبة |
| التسامح معرف الدقة | H8 أو التسامح الأبعاد المخصصة |
| التسامح سمك الجدار | عادة ±10%؛ التحكم الدقيق حتى ±5% بالاتفاق |
| استقامة | .50.5 مم/م؛ .30.3 مم/م متاح للأبعاد المحددة |
| خشونة السطح الداخلي | كما هو مرسوم Ra .23.2 ميكرومتر؛ شحذ را .40.4 ميكرومتر |
| حالة السطح | مسحوب على البارد، مشرق، فوسفات، مزيت، مصقول، شحذ، أو حسب الطلب |
| المعالجة الحرارية | +C أو +LC أو +SR أو +A أو +N |
| تقتيش | فحص الأبعاد، اختبار الشد، اختبار الصلابة، اختبار التسطيح، اختبار الحرق، اختبار التيار الدوامي، أو اختبار الموجات فوق الصوتية |
| إدارة الجودة | نظام إدارة الجودة ISO 9001 |
| التوثيق | تتوفر شهادة فحص EN 10204 3.1 |
الخصائص الرئيسية
- القطر الداخلي المتحكم به:يوفر السحب البارد من خلال القالب وفوق الشياق تحكمًا أقرب للقطر الداخلي من الأنابيب غير الملحومة التقليدية الساخنة.
- انخفاض خشونة السطح الداخلي:يعمل التجويف المصقول بـ Ra ≥0.4 μm على تقليل الاحتكاك بين ختم المكبس وجدار الأسطوانة، مما يدعم التوزيع المستقر للزيت الهيدروليكي.
- اتساق سمك الجدار الضيق:يعمل الرسم البارد الدقيق على تحسين تجانس سمك الجدار وتقليل الانحراف إلى ≥10% من سمك الجدار الاسمي.
- استقامة عالية:يتم التحكم في الاستقامة القياسية حتى .50.5 مم لكل متر، مع أبعاد محددة متاحة لـ .30.3 مم لكل متر.
- خصائص ميكانيكية مستقرة:يمكن اختيار حالة التسليم وفقًا لمتطلبات عملية التصنيع اللاحقة.
- هيكل سلس نظيف:طريق الإنتاج غير الملحوم يزيل التماس اللحام الطولي، مما يوفر هيكل محيطي موحد.
عملية الإنتاج
فحص الخامات ← التسخين والثقب ← الدرفلة على الساخن أو الاستطالة ← التخليل ← التشحيم ← الرسم البارد ← المعالجة الحرارية المتوسطة ← الرسم البارد النهائي ← الاستقامة ← القطع ← الشحذ أو التلميع ← الاختبار غير المدمر ← فحص الأبعاد ← حماية السطح ← التعبئة
مزايا الجودة
- تحمل التسامح والتحكم في خشونة السطح:نحن نتحكم في الأنبوب وفقًا لمتطلبات المكونات النهائية بدلاً من فحص القطر الخارجي الاسمي فقط.
- شروط التسليم المتطابقة:يمكن اختيار حالة التسليم وفقًا لعملية التصنيع التالية للحصول على الأداء الأمثل.
- التفتيش على أساس المكونات:يمكن تحويل متطلبات الفحص مباشرةً من رسم المكونات الخاصة بالعميل إلى خطة التحكم في الأنبوب.
معايير التنفيذ
| النظام القياسي | المعيار المطبق | وصف موجز |
|---|---|---|
| أستم | أستم A519/A519M | أنابيب ميكانيكية غير ملحومة من الكربون وسبائك الصلب في ظروف التشطيب الساخن أو البارد |
| إن | إن 10305-1 | أنابيب فولاذية غير ملحومة مسحوبة على البارد لتطبيقات دقيقة |
| جيس | جيس جي 3445 | أنابيب من الصلب الكربوني لهياكل الآلات، بما في ذلك مكونات السيارات |
| غيغابايت | جيجابايت/ت 3639 | أنابيب فولاذية غير ملحومة دقيقة مسحوبة على البارد أو مدلفنة على البارد |
| الدين | الدين 2391 | المواصفات الألمانية التقليدية للأنابيب الفولاذية غير الملحومة الدقيقة |
التطبيق الأساسي

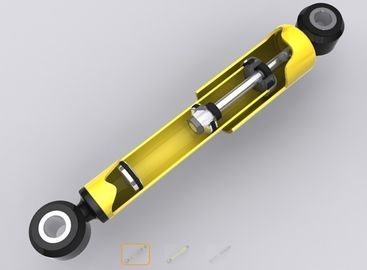

برميل اسطوانة ممتص الصدمات للسيارات:يتم استخدام الأنبوب كبرميل أسطوانة هيدروليكية لامتصاص صدمات السيارات. بعد القطع الدقيق والشحذ الداخلي، يقوم التجويف بتوجيه المكبس ونظام الختم بينما يحتوي على الزيت الهيدروليكي تحت الضغط المتكرر ودورات الارتداد.
التركيب الكيميائي
| درجة | ج | سي | من | ص | س |
|---|---|---|---|---|---|
| STKM11A | .120.12 | .30.35 | .60.60 | .00.040 | .00.040 |
| STKM12A | .20.20 | .30.35 | .60.60 | .00.040 | .00.040 |
| STKM12C | .20.20 | .30.35 | .60.60 | .00.040 | .00.040 |
| STKM13A | .250.25 | .30.35 | 0.30-0.90 | .00.040 | .00.040 |
| STKM13C | .250.25 | .30.35 | 0.30-0.90 | .00.040 | .00.040 |
الخواص الميكانيكية
| درجة | قوة الشد Rm، MPa Min. | قوة الخضوع أو مقاومة الإجهاد، MPa Min. | استطالة،٪ دقيقة. |
|---|---|---|---|
| STKM11A | 290 | غير محدد | 35 |
| STKM12A | 340 | 175 | 35 |
| STKM12C | 470 | 355 | 20 |
| STKM13A | 370 | 215 | 30 |
| STKM13C | 510 | 380 | 15 |
خيارات المعالجة السطحية والحرارية
| شفرة | حالة التسليم | وصف المعالجة | الاستخدام الموصى به |
|---|---|---|---|
| +ج | مسحوب على البارد / صلب | لا يوجد معالجة حرارية بعد السحب البارد النهائي | قوة عالية والتصنيع اللاحق |
| +LC | مسحوب على البارد/ ناعم | الرسم البارد النهائي الخفيف بعد المعالجة الحرارية | تشكيل وتصنيع معتدل |
| + ريال | تخفيف التوتر | المعالجة بالحرارة تحت درجة حرارة التحول بعد السحب البارد | تحسين استقرار الأبعاد |
| +أ | صلب | صلب بالكامل بعد الرسم البارد النهائي | إحراق، وتوسيع، وتشكيل واسعة النطاق |
| +ن | تطبيع | تطبيع في جو خاضع للرقابة | هيكل موحد وتحسين القابلية للتشكيل |
الأسئلة المتداولة
هل أنت شركة تجارية أو الشركة المصنعة؟
نحن شركة مصنعة، ولكن يمكننا أيضًا التعامل مع العمليات التجارية.
كم من الوقت هو وقت التسليم الخاص بك ؟
بشكل عام، من 10 إلى 15 يومًا إذا كانت البضاعة في المخزون، أو من 30 إلى 40 يومًا إذا لم تكن البضاعة في المخزون، اعتمادًا على الكمية.
هل تقدم عينات ؟ هل هو مجاني أم إضافي؟
نعم، يمكننا أن نقدم عينة مجانية ولكن تحتاج إلى دفع تكلفة الشحن.
ما هي شروط الدفع الخاصة بك؟
الدفع ≥2000 دولار أمريكي: 100% مقدمًا. الدفع ≥2000USD: 30% T/T مقدمًا، الرصيد قبل الشحن.
