أنبوب مقايض حرارة من التيتانيوم الصف 2 ASTM B862 المطاط البارد - مقاوم للتآكل بدون خيوط UNS R50400
الخصائص الأساسية
مكان المنشأ:
الصين
الاسم التجاري:
Torich
الشهادة:
ISO9001 ISO 14001 TS16949
رقم الطراز:
ASTM B338 Gr2
تداول العقارات
الحد الأدنى لكمية الطلب:
1TON
سعر:
800-1000 USD/Ton
شروط الدفع:
الاعتماد المستندي، تي/تي
القدرة على التوريد:
50000 طن في السنة
ملخص المنتج
أنبوب مبادل حراري من التيتانيوم المدرفل على البارد من الدرجة 2 ASTM B862 أنبوب التيتانيوم ASTM B862 من الدرجة 2 هو منتج أنبوبي من التيتانيوم النقي تجاريًا مصمم لخدمة نقل الحرارة المقاومة للتآكل، خاصة في البيئات التي تجعل مياه البحر، أو الكلوريدات، أو المحلول الملحي، أو الكلور الرطب، أو الأحماض العضو...
تفاصيل المنتج
إبراز:
أنبوب الكربون الصلب
,أنابيب مبادل حراري
Material:
التيتانيوم النقي تجاريا
Standard:
ASTM B862 Gr.2؛ ASTM B338 / ASTM B861 متاح لمتطلبات أنبوب المبادل الحراري السلس
Grade:
الصف 2 / UNS R50400
Outside Diameter:
نطاق الأنبوب غير الملحوم النموذجي 9.5–24.4 مم؛ أحجام أخرى عند الطلب
Wall Thickness:
نطاق الأنبوب غير الملحوم النموذجي 0.7–4.0 مم؛ الحد الأدنى من الجدار أو الجدار المتوسط متاح
Length:
1-12 م، مقطعة حسب الطول؛ يمكن تخصيص أطوال المشروع
Heat Treatment:
صلب أو تخفيف الضغط اعتمادا على مسار المنتج ومتطلبات الطلب
Surface Condition:
مخفض على البارد، مخفض على البارد ومصلب، مخلل بالحامض، مصقول، أو تنظيف مشرق
وصف المنتج
أنبوب مبادل حراري من التيتانيوم المدرفل على البارد من الدرجة 2 ASTM B862
أنبوب التيتانيوم ASTM B862 من الدرجة 2 هو منتج أنبوبي من التيتانيوم النقي تجاريًا مصمم لخدمة نقل الحرارة المقاومة للتآكل، خاصة في البيئات التي تجعل مياه البحر، أو الكلوريدات، أو المحلول الملحي، أو الكلور الرطب، أو الأحماض العضوية، أو الوسائط المؤكسدة تجعل الفولاذ المقاوم للصدأ أو النحاس والنيكل غير موثوق بهما. توفر الدرجة 2 / UNS R50400 توازنًا مثاليًا بين مقاومة التآكل، وقابلية التشكيل، وقابلية اللحام، والقوة المعتدلة، مع حد أدنى لقوة الشد ASTM يبلغ 345 ميجا باسكال، وقوة الخضوع 275 ميجا باسكال، واستطالة 20٪ في الحالة الملدنة.
ملاحظة الدقة الفنية:ASTM B862 مخصص رسميًا للأنابيب الملحومة من التيتانيوم وسبائك التيتانيوم، بينما تغطي أنابيب المبادلات الحرارية بشكل مباشر أكثر ASTM B338، والأنابيب غير الملحومة بواسطة ASTM B861. يغطي ASTM B338 على وجه التحديد أنابيب التيتانيوم الملحومة وغير الملحومة للمكثفات والمبادلات الحرارية، ويتم تصنيع الأنابيب غير الملحومة من سبائك مجوفة عن طريق التخفيض البارد أو السحب البارد.
المواصفات
| البند | الوصف |
|---|---|
| المادة | التيتانيوم النقي تجاريًا |
| المعيار | ASTM B862 Gr.2؛ يتوفر ASTM B338 / ASTM B861 لمتطلبات أنابيب المبادلات الحرارية غير الملحومة |
| الدرجة | الدرجة 2 / UNS R50400 |
| القطر الخارجي | نطاق الأنابيب غير الملحومة النموذجي 9.5-24.4 مم؛ أحجام أخرى عند الطلب |
| سمك الجدار | نطاق الأنابيب غير الملحومة النموذجي 0.7-4.0 مم؛ يتوفر الحد الأدنى للجدار أو متوسط الجدار |
| الطول | 1-12 متر، مقطوع حسب الطول؛ يمكن تخصيص أطوال المشاريع |
| نطاق التفاوت | تفاوت القطر الخارجي / سمك الجدار وفقًا لـ ASTM B338، ASTM B861، أو رسم الشراء |
| الاستقامة | يتم التحكم فيها عن طريق الدرفلة على البارد، والتسوية، والفحص النهائي؛ يتوفر تفاوت استقامة خاص بالمشروع |
| حالة السطح | مخفض على البارد، مخفض على البارد وملدن، مخلل بالحمض، مصقول، أو منظف باللمعان |
| المعالجة الحرارية | ملدن أو مخفف الإجهاد حسب مسار المنتج ومتطلبات الطلب |
| الفحص | تحليل كيميائي، اختبار الشد، فحص الأبعاد، فحص السطح، اختبار هيدروستاتيكي / هوائي / تيار دوامي / فوق صوتي حسب المواصفات |
الخصائص الرئيسية
| الخاصية | القيمة الدقيقة / المتطلب |
|---|---|
| تعيين UNS | R50400 |
| الكثافة | 4.51 جم/سم³ |
| قوة الشد ASTM B338، الحد الأدنى. | 345 ميجا باسكال / 50 ksi |
| قوة الخضوع ASTM B338، إزاحة 0.2% | 275-450 ميجا باسكال / 40-65 ksi |
| استطالة ASTM B338، الحد الأدنى. | 20٪ في 50 مم |
| الحد الكيميائي: حديد | ≤0.30% |
| الحد الكيميائي: أكسجين | ≤0.25% |
| الحد الكيميائي: هيدروجين | ≤0.015% |
| الموصلية الحرارية | حوالي 22 واط/م*درجة مئوية عند درجة حرارة الغرفة |
| مقاومة التآكل بالبحر | مياه البحر المتدفقة حتى حوالي 40 م/ث مع تأثير ضئيل على المادة |
| مرجع تآكل الشقوق | لا يظهر التيتانيوم CP عادةً تآكل الشقوق في المحاليل الملحية أقل من 80 درجة مئوية، بغض النظر عن درجة الحموضة، بما في ذلك الظروف المكلورة الفائقة |
| إرشادات توسيع لوحة الأنبوب | يُقترح عادةً انخفاض في الجدار بنسبة 10٪ تقريبًا للحصول على قوة سحب مثلى |
مزايا لدينا
| قلق المشتري | تحكمنا العملي |
|---|---|
| "هل ASTM B862 صحيح لأنبوب مبادل حراري غير ملحوم؟" | نحن نمنع عدم تطابق المعايير في مرحلة الاقتباس. ASTM B862 للأنابيب الملحومة من التيتانيوم؛ إذا احتاج المشتري إلى أنابيب مبادلات حرارية غير ملحومة حقيقية، فإننا نقتبس ASTM B338 أو ASTM B861 مع الدرجة 2 / UNS R50400، على أساس الجدار، وطريقة الاختبار، ونطاق الفحص. |
| "هل ستتحمل الدرجة 2 من التيتانيوم خدمة الكلوريد أو مياه البحر؟" | يتم اختيار الدرجة 2 من التيتانيوم للبيئات المحتوية على الكلوريد، وتبريد مياه البحر، والمحاليل الملحية، والكلور الرطب، والوسائط المؤكسدة. تتمتع بمقاومة قوية للتآكل العام، والتنقر، وتآكل الشقوق، وتآكل التآكل، وتكسير الإجهاد الناتج عن الكلوريد. |
| "هل يمكن توسيع الأنبوب في ألواح الأنابيب دون خطر التسرب؟" | نحن نتحكم في القطر الخارجي، وسمك الجدار، وحالة التلدين، ونظافة السطح، والاستقامة. لتوسيع لوحة الأنبوب، يتم استخدام انخفاض في الجدار بنسبة 10٪ تقريبًا كمرجع هندسي عملي لقوة السحب. |
معايير التنفيذ
| نظام المعايير | المعيار المطبق | وصف موجز |
|---|---|---|
| ASTM | ASTM B862 | أنابيب ملحومة من التيتانيوم وسبائك التيتانيوم للخدمة المقاومة للتآكل ودرجات الحرارة المرتفعة |
| ASTM | ASTM B338 | أنابيب تيتانيوم ملحومة وغير ملحومة للمكثفات والمبخرات والمبادلات الحرارية |
| ASTM | ASTM B861 | أنابيب غير ملحومة من التيتانيوم وسبائك التيتانيوم للخدمة المقاومة للتآكل ودرجات الحرارة المرتفعة |
| ASME | ASME SB-338 / SB-861 / SB-862 | معادلات مواد مدونة الغلايات والأوعية المضغوطة حيث يتطلب تصميم المشروع الامتثال لـ ASME |
| EN / DIN | DIN 17861 / DIN 17869 / مادة EN 3.7035 | مرجع أوروبي للتيتانيوم CP من الدرجة 2 / تطبيقات أنابيب التيتانيوم |
| JIS | JIS H 4630 / معايير أنابيب التيتانيوم ذات الصلة | مرجع أنابيب التيتانيوم اليابانية، يخضع لمطابقة درجة الطلب |
| GB | GB/T 3624، GB/T 3625، GB/T 26057 | مراجع أنابيب / أنابيب التيتانيوم وسبائك التيتانيوم الصينية، مختارة وفقًا لمسار غير ملحوم أو ملحوم |
| GOST | معايير أنابيب / أنابيب التيتانيوم GOST حسب المشروع | يستخدم عندما تتطلب وثائق المشروع CIS قبولًا قائمًا على GOST |
مجال التطبيق
أنابيب مكثفات ذات قشرة وأنبوب مبردة بمياه البحر لمحطات الطاقة الساحلية.
تستخدم أنابيب التيتانيوم من الدرجة 2 كمادة لأنابيب المكثفات حيث تهاجم مياه البحر عالية الكلوريد أنابيب الفولاذ المقاوم للصدأ أو سبائك النحاس. تسمح مقاومتها للتآكل بتشغيل مستقر لنقل الحرارة، وتقليل خطر التسرب، وفترات خدمة أطول في أنظمة مياه التبريد.
التركيب الكيميائي
الدرجات المرجعية المستخدمة عادة في مواصفات أنابيب التيتانيوم ASTM. القيم هي نسبة الوزن؛ التيتانيوم هو الرصيد ما لم يُذكر خلاف ذلك.
| الدرجة | N كحد أقصى | C كحد أقصى | H كحد أقصى | Fe كحد أقصى | O كحد أقصى | Al | V | Pd | Mo | Ni | Ti |
|---|---|---|---|---|---|---|---|---|---|---|---|
| الدرجة 1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | -- | -- | -- | -- | -- | الرصيد |
| الدرجة 2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | -- | -- | -- | -- | -- | الرصيد |
| الدرجة 3 | 0.05 | 0.08 | 0.015 | 0.30 | 0.35 | -- | -- | -- | -- | -- | الرصيد |
| الدرجة 7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | -- | -- | 0.12-0.25 | -- | -- | الرصيد |
| الدرجة 12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | -- | -- | -- | 0.2-0.4 | 0.6-0.9 | الرصيد |
الخصائص الميكانيكية
خصائص الشد عند درجة حرارة الغرفة في الحالة الملدنة التي يتم توريدها عادةً.
| الدرجة | قوة الشد الحد الأدنى. | قوة الخضوع إزاحة 0.2% الحد الأدنى. | قوة الخضوع الحد الأقصى. | الاستطالة الحد الأدنى. |
|---|---|---|---|---|
| الدرجة 1 | 240 ميجا باسكال / 35 ksi | 138 ميجا باسكال / 20 ksi | 310 ميجا باسكال / 45 ksi | 24% |
| الدرجة 2 | 345 ميجا باسكال / 50 ksi | 275 ميجا باسكال / 40 ksi | 450 ميجا باسكال / 65 ksi | 20% |
| الدرجة 3 | 450 ميجا باسكال / 65 ksi | 380 ميجا باسكال / 55 ksi | 550 ميجا باسكال / 80 ksi | 18% |
| الدرجة 7 | 345 ميجا باسكال / 50 ksi | 275 ميجا باسكال / 40 ksi | 450 ميجا باسكال / 65 ksi | 20% |
| الدرجة 12 | 483 ميجا باسكال / 70 ksi | 345 ميجا باسكال / 50 ksi | -- | 18% |

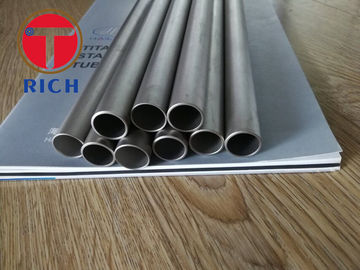

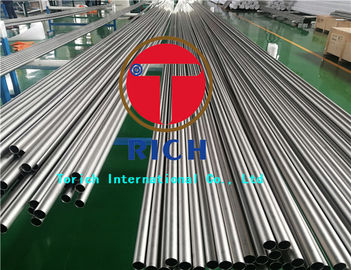

صور المنتج
أسئلة متكررة
س: هل أنتم شركة تجارية أم مصنع؟
ج: مصنع، ويمكننا أيضًا القيام بالتجارة.
س: ما هي مدة التسليم الخاصة بك؟
ج: بشكل عام، يستغرق الأمر 10-15 يومًا إذا كانت البضائع متوفرة، أو 30-40 يومًا إذا لم تكن البضائع متوفرة، حسب الكمية.
س: هل تقدمون عينات؟ هل هي مجانية أم إضافية؟
ج: نعم، يمكننا تقديم العينة مجانًا ولكننا نحتاج إلى دفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك؟
ج: الدفع ≤ 2000 دولار أمريكي، 100٪ مقدمًا. الدفع ≥ 2000 دولار أمريكي، 30٪ T/T مقدمًا، الرصيد قبل الشحن. إذا كان لديك سؤال آخر، فلا تتردد في الاتصال بي.
