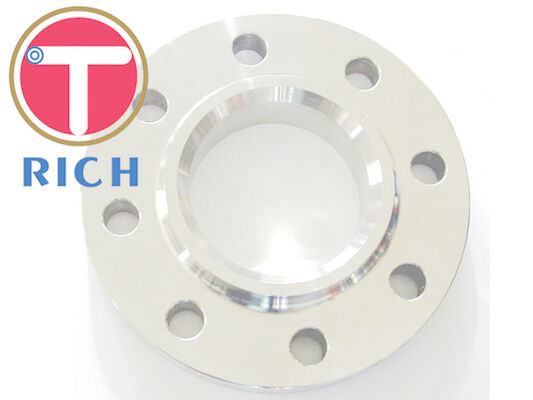

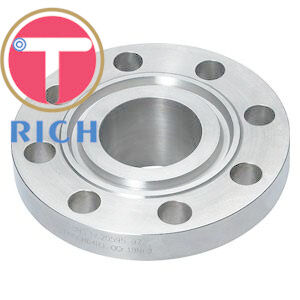

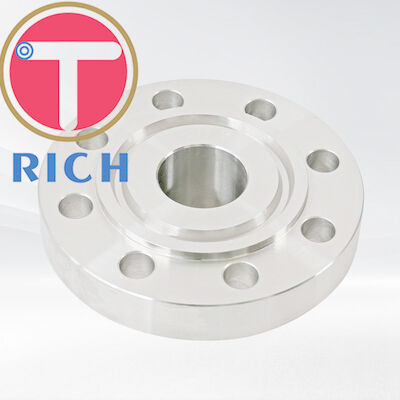

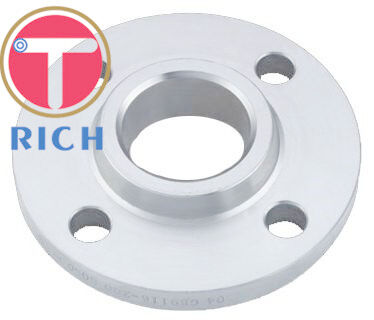

غير سبيكة 15 NB 8 شفة أعمى مسطحة الوجه ANSI B16.47.5
الخصائص الأساسية
مكان المنشأ:
زيجيانغ الصين
الاسم التجاري:
TORICH
الشهادة:
ISO 9001
رقم الطراز:
304316
تداول العقارات
الحد الأدنى لكمية الطلب:
10 قطع
سعر:
USD 3-5 PER PC
شروط الدفع:
L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على التوريد:
50000000 قطعة شهريا
ملخص المنتج
ANSI B16.47 المسلسلات A و B 1/2" 15 NB إلى 48" 1200NB المسلسلات العمياء النوع: (وين فلانج)لذا فلنج،(إل جيه فلانج)(إل دبليو إن فلنج)(س.و. فلانج)(أوريفيس فلانج)تقليص (فلينج)الشكل 8 أعمى (فارغ ومتباعد)اللحاء الخاص: وفقا للرسم الصورة الأبعاد: ANSI B16.47 سلسلة A & B الحجم: 1/2 " (15NB) إلى 48" (1200NB) ...
تفاصيل المنتج
إبراز:
شفة الوجه المسطحة غير السبائكية
,شفة الوجه المسطحة 15 NB
,8 شفة الوجه المسطحة العمياء
Design For Size:
ASA ، ASME ، DIN ، PN ، JIS ، ANSI ، BS ، EN
Product Name:
ASME B16.5 فلنجة ذات وجه مسطح
Keyword:
شفة مسطحة
Alloy Or Not:
غير سبيكة
وصف المنتج
ANSI B16.47 المسلسلات A و B 1/2" 15 NB إلى 48" 1200NB المسلسلات العمياء
النوع:
(وين فلانج)
لذا فلنج،
(إل جيه فلانج)
(إل دبليو إن فلنج)
(س.و. فلانج)
(أوريفيس فلانج)
تقليص (فلينج)
الشكل 8 أعمى (فارغ ومتباعد)
اللحاء الخاص: وفقا للرسم الصورة
- الأبعاد: ANSI B16.47 سلسلة A & B
- الحجم: 1/2 " (15NB) إلى 48" (1200NB)
- فئة: 150 باوند، 300 باوند، 600 باوند، 900 باوند، 1500 باوند، 2500 باوند.
- المعايير: ASME B16.47 و ANSI B16.47
- نوع الوجه: الوجه المسطح (FF) ، الوجه المرتفع (RF) ، المفصل من نوع الحلقة (RTJ)
| (نوم) الأنابيب الحجم | بالخارج إخرس | (ثن) (دقيقة) | زائدة من رفعت الوجه | (هاب دايم) | الطول من خلال المحور | تقريباً، الوزن | الحفر | ||||
| -أجل. الرقبة | أعمى | -أجل. الرقبة | -أجل. الرقبة | أعمى | لا، ثقوب | إخرس الثقوب | دائرة البراغي إخرس | ||||
| أوه | ج | ج | R | إكس | Y1 | ||||||
| 26 | 34.25 | 2.69 | 2.69 | 29.50 | 26.62 | 4.75 | 300 | 702 | 24 | 1.38 | 31.75 |
| 28 | 36.50 | 2.81 | 2.81 | 31.50 | 28.62 | 4.94 | 345 | 833 | 28 | 1.38 | 34 |
| 30 | 38.75 | 2.94 | 2.94 | 33.75 | 30.75 | 5.38 | 400 | 982 | 28 | 1.38 | 36 |
| 32 | 41.75 | 3.19 | 3.19 | 36 | 32.75 | 5.69 | 505 | 1238 | 28 | 1.62 | 38.50 |
| 34 | 43.75 | 3.25 | 3.25 | 38 | 34.75 | 5.88 | 540 | 1384 | 32 | 1.62 | 40.50 |
| 36 | 46 | 3.56 | 3.56 | 40.25 | 36.75 | 6.19 | 640 | 1676 | 32 | 1.62 | 42.75 |
| 38 | 48.75 | 3.44 | 3.44 | 42.25 | 39 | 6.19 | 720 | 1819 | 32 | 1.62 | 45.25 |
| 40 | 50.75 | 3.56 | 3.56 | 44.25 | 41 | 6.44 | 775 | 2040 | 36 | 1.62 | 47.25 |
| 42 | 53 | 3.81 | 3.81 | 47 | 43 | 6.75 | 890 | 2380 | 36 | 1.62 | 49.50 |
| 44 | 55.25 | 4 | 4 | 49 | 45 | 7 | 990 | 2715 | 40 | 1.62 | 51.75 |
| 46 | 57.25 | 4.06 | 4.06 | 51 | 47.12 | 7.31 | 1060 | 2961 | 40 | 1.62 | 53.75 |
| 48 | 59.50 | 4.25 | 4.25 | 53.50 | 49.12 | 7.56 | 1185 | 3350 | 44 | 1.62 | 56 |
| 50 | 61.75 | 4.38 | 4.38 | 55.50 | 51.25 | 8 | 127 | 3716 | 44 | 1.88 | 58.25 |
| 52 | 64 | 4.56 | 4.56 | 57.50 | 53.25 | 8.25 | 1410 | 4156 | 44 | 1.88 | 60.25 |
| 54 | 66.25 | 4.75 | 4.75 | 59.50 | 55.25 | 8.50 | 1585 | 4636 | 44 | 1.88 | 62.75 |
| 56 | 68.75 | 4.88 | 4.88 | 62 | 57.38 | 9 | 1760 | 5130 | 48 | 1.88 | 65 |
| 58 | 71 | 5.06 | 5.06 | 64 | 59.38 | 9.25 | 1915 | 5675 | 48 | 1.88 | 67.25 |
| 60 | 73 | 5.19 | 5.19 | 66 | 61.38 | 9.44 | 2353 | 6155 | 52 | 1.88 | 69.25 |
