ASME B16.5 غير سبيكة لحام الرقبة شفة الكربون الصلب
تفاصيل المنتج
شفة عنق اللحام من الصلب الكربوني
,فلنجة عنق اللحام غير السبائكي
,فلنجات عنق اللحام ASME B16.5
طوق رقبة اللحام ASME B16.5
يجب أن تكون شاشة رقبة اللحام ASME B16.5 مزودة بنهاية مربعة مقطعة عندما يكون سمك الجدار أقل من 5 مم ، ونهاية منحدرة بسيطة عندما يكون سمك الجدار من 5 مم إلى 22 مم ،أو نهاية منحنية مركبة عندما يكون سمك الجدار أكبر من 22 مميجب أن يتم معالجة نهايات اللحام بالباطن وفقًا لمتطلبات ASME B16.25أبعاد وتسامحات الشفرة العادية والشفرة المركبة هي موضحة في الرسومات التالية.يجب أن يكون سمك الجدار t مطابقًا لمتطلبات سمك الجدار للأنابيب المجاورةيجب أن يتم معالجة وجه جذري بعرض f من 2 ملم في الجزء العلوي من الشفرة مع تساهل ± 1 ملم.
الأبعاد:شظايا ANSI، شظايا ASME، شظايا BS، شظايا DIN، شظايا EN 1092-1 الخ
المعايير:ANSI B165، ANSI B16.47 سلسلة A & B ، MSS SP44 ، ASA ، API-605 ، AWWA ، الرسومات المخصصة
فئة:150 باوند، 300 باوند، 600 باوند، 900 باوند، 1500 باوند، 2500 باوند، معيار DIN ND-6،10، 16، 25، 40 الخ
الحجم:1/8′′ NB إلى 48′′ NB.
نوع الوجه للشريط:الوجه المسطح (FF) ، الوجه المرتفع (RF) ، المفصل من نوع الحلقة (RTJ)
EN 1092-1النوع 01,EN 1092-1 النوع 02,EN 1092-1 النوع 05,EN 1092-1 النوع 11
DIN:DIN2527 ، DIN2566 ، DIN2573 ، DIN2576 ، DIN2641 ، DIN2642 ، DIN2655 ، DIN2656 ، DIN2627 ، DIN2628 ، DIN2629 ، DIN2631 ، DIN2632 ، DIN2633 ، DIN2634 ، DIN2635 ، DIN2636 ، DIN2637 ، DIN2638 ، DIN2673
ANSI:ANSI B165، ANSI B16.47، MSS SP44 ، ANSI B16.36، ANSI B16.48
بيس:BS4504 ، BS4504 ، BS1560 ، BS10
الأبعاد والوزن
| الحجم | د | T | G | t |
|---|---|---|---|---|
| نصف | 95 | 14.3 | 34.9 | 7.0 |
| 3/4 " | 115 | 15.9 | 42.9 | 7.0 |
| 1" | 125 | 17.5 | 50.8 | 7.0 |
| 1-1/4 " | 135 | 20.7 | 63.5 | 7.0 |
| 1-1/2 " | 155 | 22.3 | 73.0 | 7.0 |
| 2" | 165 | 25.4 | 92.1 | 7.0 |
| 2-1/2 " | 190 | 28.6 | 104.8 | 7.0 |
| 3" | 210 | 31.8 | 127.0 | 7.0 |
| 3-1/2 " | 230 | 35.0 | 139.7 | 7.0 |
| 4" | 275 | 38.1 | 157.2 | 7.0 |
| 5" | 330 | 44.5 | 185.7 | 7.0 |
| 6" | 355 | 47.7 | 215.9 | 7.0 |
| 8" | 420 | 55.6 | 269.9 | 7.0 |
| 10 " | 510 | 63.5 | 323.8 | 7.0 |
| 12" | 560 | 66.7 | 381.0 | 7.0 |
| أربعة عشر | 605 | 69.9 | 412.8 | 7.0 |
| 16" | 685 | 76.2 | 469.9 | 7.0 |
| 18" | 745 | 82.6 | 533.4 | 7.0 |
| 20" | 815 | 88.9 | 584.2 | 7.0 |
| 22" | 870 | 95.2 | 641.4 | 7.0 |
| 24" | 940 | 101.6 | 692.2 | 7.0 |

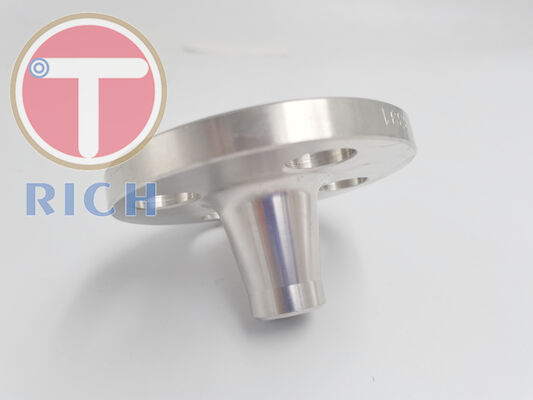

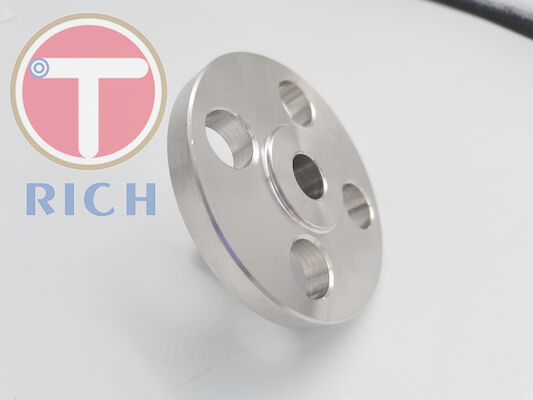

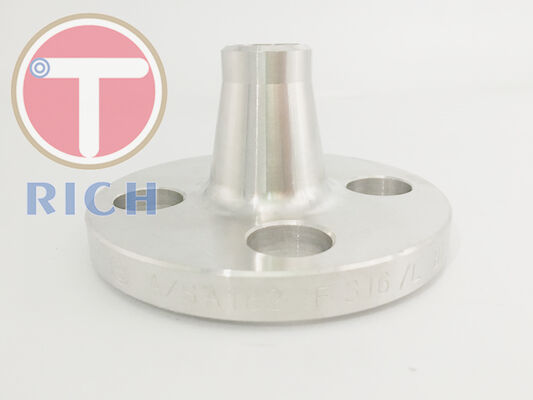

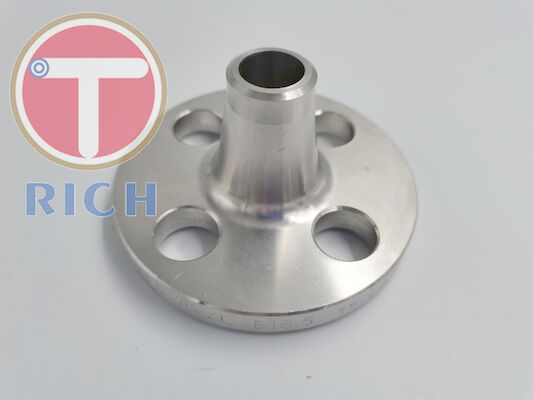

صور المنتج:
مقدمة الشركة:
التعبئة والتسليم:
الأسئلة الشائعة:
س: هل أنت شركة تجارية أو مصنعة؟
ج: نحن مصنعون محترفون لمواد أنابيب الصلب.
س: كم مدة التسليم؟
ج: عادة ما يستغرق الأمر 7-14 يومًا إذا كانت البضائع موجودة في المخزون أو 30-60 يومًا إذا لم يكن هناك مخزون ، وهذا يعتمد بشكل رئيسي على الكمية.
س: هل تقدمون عينات مجانية؟
ج: نعميمكننا أن نقدم العينة مجاناً ولكن علينا دفع تكلفة الشحن
س: ما هي شروط الدفع الخاصة بك؟
أ:الدفع <=1000USD، 100٪ مقدما. الدفع>=1000USD، 30٪ T / T مقدما، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، الرجاء الشعور بالحرية في الاتصال بنا.
-
