أنبوب مزود بالأضلاع مع زيادة كفاءة نقل الحرارة تشكيل مضاد للفيلم ودرجة حرارة جدار موحدة لتطبيقات درجات الحرارة العالية
تفاصيل المنتج
أنبوب مضلع SA213 T2
,أنبوب مضلع ملفوف على البارد
,أنبوب مضلع مبادل حراري

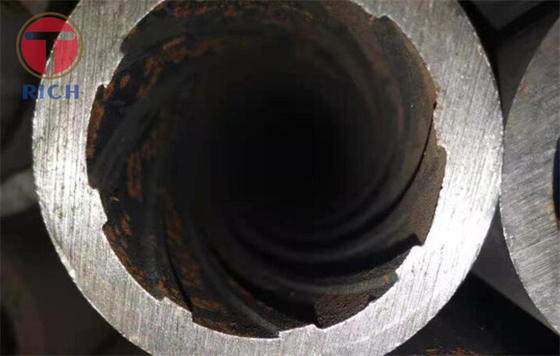

الأنابيب الفولاذية الملساء المضلعة داخليًا (المعروفة أيضًا باسم الأنابيب الملولبة داخليًا) هي أنابيب دقيقة مسحوبة على البارد أو مدرفلة على البارد مصممة لتعزيز كفاءة نقل الحرارة في البيئات ذات درجات الحرارة العالية. من خلال تشكيل أضلاع حلزونية مستمرة على الجدار الداخلي، تعمل هذه الأنابيب على تحسين اضطراب السوائل بشكل كبير، وتقليل تكوين طبقة البخار، وضمان توزيع موحد للحرارة - مما يجعلها مثالية لأنظمة مبخرات الغلايات والمبادلات الحرارية عالية الأداء.
| المعلمة | الوصف |
|---|---|
| المادة | ASTM SA210 A1 / SA210 C / SA213 T2 |
| المعيار | ASTM A210 / ASTM A213 |
| الدرجة | A1, C, T2 |
| القطر الخارجي (OD) | 28.6 مم / 38.1 مم / 63.5 مم / 66.7 مم |
| سمك الجدار (WT) | 6.2 مم / 7.5 مم / 8 مم |
| الطول | 1-12 متر (قابل للتخصيص) |
| التفاوت | القطر الخارجي: ±0.75% / سمك الجدار: ±10% |
| الاستقامة | ≤1/1000 من الطول الإجمالي |
| حالة السطح | مخلل / زيتي / فوسفاتي |
| المعالجة الحرارية | مُطَبَّع / مُلَيَّن |
- كفاءة نقل حرارة محسنة: تزيد الأضلاع الحلزونية الداخلية معامل نقل الحرارة بمقدار 1.5-2.5 مرة مقارنة بالأنابيب العادية
- مقاومة تكوين الطبقة: تعطل بفعالية تكوين طبقة البخار، مما يحسن الموصلية الحرارية ويمنع السخونة الزائدة
- درجة حرارة جدار موحدة: تقلل من النقاط الساخنة الموضعية، مما يقلل من خطر فشل الأنبوب
- هندسة أضلاع دقيقة: خيارات عدد الأضلاع (4، 6، 8، 12) مع مسافة وعمق ثابتين تضمن ديناميكيات سائل محسنة
- دقة أبعاد عالية: تضمن عملية السحب على البارد تفاوتات ضيقة وجودة سطح داخلي فائقة
نحن نستخدم تقنية ماندرل السحب على البارد المتقدمة جنبًا إلى جنب مع أنظمة فحص الأبعاد المباشرة للحفاظ على دقة ارتفاع الأضلاع، والمسافة، والاتساق على طول الأنبوب بالكامل.
نعم. توفر مواد مثل SA213 T2 (فولاذ سبائك الكروم والموليبدينوم) مقاومة ممتازة للزحف ومقاومة للأكسدة، مما يجعلها مناسبة للتعرض المطول فوق 500 درجة مئوية.
تخضع جميع الأنابيب لمعالجة الغلاف الجوي المتحكم فيه ومعالجة الغاز الواقي لمنع الأكسدة والتلوث، مما يضمن أسطحًا داخلية نظيفة ضرورية لكفاءة تبادل الحرارة.
- ASTM: ASTM A210 / ASTM A213
- EN: EN 10216-2
- GOST: GOST 8732 / 8734
- JIS: JIS G3461 / G3462
- GB: GB/T 3087 / GB/T 5310
أنابيب مبخرات الغلايات في محطات الطاقة الحرارية
| الدرجة | C | Mn | Si | Cr | Mo |
|---|---|---|---|---|---|
| 20G | 0.17-0.23 | 0.35-0.65 | 0.17-0.37 | -- | -- |
| SA210 A1 | ≤0.27 | ≤0.93 | ≥0.10 | -- | -- |
| SA210 C | ≤0.35 | 0.29-1.06 | ≥0.10 | -- | -- |
| SA213 T2 | 0.10-0.20 | 0.30-0.61 | 0.10-0.30 | 0.51-0.81 | 0.44-0.65 |
| 15CrMoG | 0.12-0.18 | 0.40-0.70 | 0.17-0.37 | 0.80-1.10 | 0.40-0.55 |
| الدرجة | قوة الشد (MPa) | قوة الخضوع (MPa) | الاستطالة (%) | الصلابة |
|---|---|---|---|---|
| 20G | 410-550 | ≥245 | ≥24 | -- |
| SA210 A1 | ≥415 | ≥255 | ≥30 | ≤143 HBW |
| SA210 C | ≥485 | ≥275 | ≥30 | ≤179 HBW |
| SA213 T2 | ≥415 | ≥205 | ≥30 | ≤163 HRW |
| 15CrMoG | 440-640 | ≥235 | ≥21 | -- |
مصنع، ويمكننا أيضًا القيام بالتجارة.
بشكل عام، هي 10-15 يومًا إذا كانت البضائع متوفرة في المخزون، أو هي 30-40 يومًا إذا لم تكن البضائع متوفرة في المخزون، حسب الكمية.
نعم، يمكننا تقديم العينة مجانًا ولكن نحتاج إلى دفع تكلفة الشحن.
الدفع ≤ 2000 دولار أمريكي، 100% مقدمًا. الدفع ≥ 2000 دولار أمريكي، 30% T/T مقدمًا، والرصيد قبل الشحن. إذا كان لديك سؤال آخر، فلا تتردد في الاتصال بي.
-
