PA12 نايلون مغلفة 4.76 ملم OD SAE J527 القياسية للسيارات أنابيب الفولاذية الحزمة لنظم الفرامل الجوية

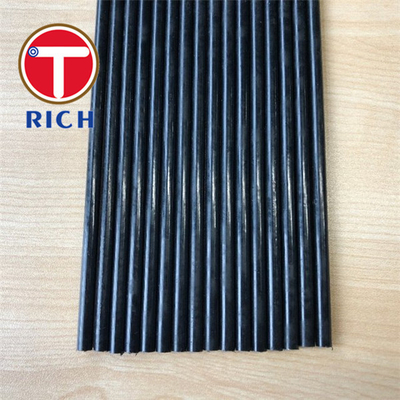

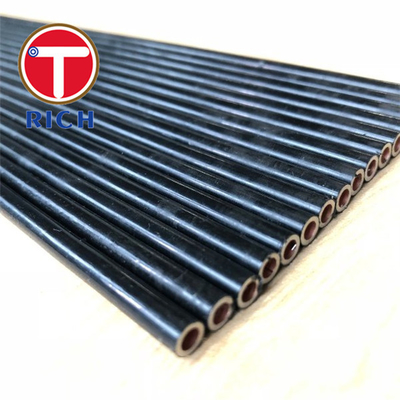

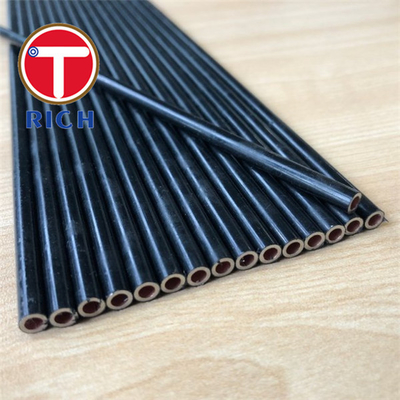

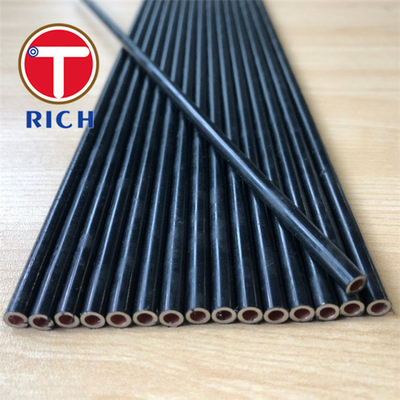

أنبوب Bundy المطلي بالنايلون PA12 مقاس 4.76 × 0.7 مم هو أنبوب فولاذي منخفض الكربون ملحوم مزدوج الجدار مصمم لتطبيقات خطوط الفرامل والسوائل في السيارات التي تتطلب تحكمًا دقيقًا في الأبعاد، وقدرة جيدة على التشكيل على البارد، وحماية محسنة من التآكل الخارجي.

بالنسبة لهذا المنتج، فإن SAE J527 هو المرجع الفني ذو الصلة للأنابيب الفولاذية منخفضة الكربون الملحومة مزدوجة الجدار. لا ينبغي استخدام تسمية SAE J1625 الموضحة في بعض صفحات المنتجات القديمة كمعيار للأنابيب لأن SAE J1625 يغطي قواطع الدوائر للخدمة الشاقة بدلاً من أنابيب السيارات. يغطي SAE J527 على وجه التحديد الأنابيب الفولاذية منخفضة الكربون الملحومة مزدوجة الجدار لتطبيقات السيارات، والهيدروليكية، والتبريد، والانحناء، والتوهج، والتشكيل، والتطبيقات المماثلة.

يتكون البناء النموذجي من شريط فولاذي منخفض الكربون مدلفن على البارد مشكل في أنبوب مزدوج الجدار، ملحوم بالنحاس على طول الواجهة المتداخلة، متبوعًا بطبقات حماية معدنية من التآكل وطلاء خارجي من نايلون PA12. حجم 4.76 مم OD يعادل حجم أنابيب السيارات مقاس 3/16 بوصة المستخدم على نطاق واسع.

بالنسبة للأنابيب الاسمية مقاس 4.76 مم، تعطي بيانات SAE J527 الأبعاد المنشورة تفاوتًا في القطر الخارجي يبلغ ±0.08 مم وسمك جدار أساسي يبلغ حوالي 0.71 مم مع تفاوت ±0.08 مم. يمكن تحديد أبعاد أخرى بالاتفاق بين المورد والمشتري.

• بناء مزدوج الجدار ملحوم: يتم تصنيع الأنبوب من شريط فولاذي منخفض الكربون مدلفن إلى جدارين متداخلين وملحوم في هيكل أنبوبي متكامل. يوفر التصميم مزدوج الجدار مقاومة أكبر لعيوب اللحام الموضعية مقارنة بالأنبوب الملحوم أحادي الجدار التقليدي ويحافظ على قدرة تشكيل جيدة لتوجيه خطوط السيارات. يتناول SAE J527 على وجه التحديد الأنابيب الفولاذية منخفضة الكربون الملحومة مزدوجة الجدار المناسبة لعمليات الانحناء، والتوهج، والتجعيد، والتشكيل.
• أبعاد متحكم بها 4.76 × 0.7 مم: بالنسبة لحجم 4.76 مم، فإن الهدف البعدي الطبيعي هو: القطر الخارجي: 4.76 مم، تفاوت القطر الخارجي: ±0.08 مم، سمك الجدار: حوالي 0.70-0.71 مم، تفاوت الجدار: ±0.08 مم. هذه التفاوتات مهمة لإدخال تركيبات الأنابيب المتكررة، وهندسة التوهج، وعمليات الانحناء الآلية.
• حاجز تآكل خارجي PA12: يوفر PA12 حاجزًا حراريًا بلاستيكيًا ذو امتصاص منخفض نسبيًا للرطوبة فوق نظام الطلاء المعدني. بالنسبة لأنابيب السيارات، يهدف الطلاء إلى تقليل التعرض المباشر للركيزة الفولاذية لرطوبة الطريق، وتلوث الكلوريدات، والتآكل، وتأثير الحصى. يمكن تحديد طبقة PA12 بسماكة 150-200 ميكرومتر حيث تكون هناك حاجة إلى زيادة سمك الطلاء.
• قدرة تشكيل على البارد جيدة: يوفر الشريط من نوع SPCC منخفض الكربون المتانة المطلوبة أثناء تشكيل الأنبوب. الأنابيب النهائية من نوع SAE J527 مخصصة للتطبيقات التي تتضمن الانحناء والتوهج بدلاً من استخدامها كأنبوب هيكلي صلب. تصف SAE أنابيب J527 بأنها مناسبة للانحناء، والتوهج، والتجعيد، والتشكيل.
• قدرة خط الضغط: تظهر بيانات الصناعة المنشورة للأنابيب الملحومة مزدوجة الجدار مقاس 4.76 × 0.7 مم قيم ضغط انفجار تزيد عن 100 ميجا باسكال في ظل ظروف اختبار محددة. يجب تأكيد قيم الضغط المضمونة الفعلية مقابل حالة الأنبوب للمشتري، ونظام الطلاء، وإعداد الطرف، ومواصفات الاختبار المطبقة.

للمشتريات الاحترافية في مجال السيارات، لا يكفي مدة الرذاذ الملحي وحدها. يعتمد أداء التآكل على تحضير الركيزة، والطلاء المعدني، وطبقة التحويل، والتصاق PA12، وسمك الطلاء، وحماية الحواف المقطوعة، وإجراء الاختبار الفعلي.

لذلك يمكن لمواصفات الإنتاج لدينا تحديد: سمك طلاء PA12: عادةً 150-200 ميكرومتر عند الحاجة، فحص مستمر للطلاء، التحقق من التصاق الطلاء، فحص عيوب السطح، قبول الرذاذ الملحي وفقًا لطريقة الاختبار المتفق عليها بين الشركة المصنعة للمعدات الأصلية أو المختبر، معايير قبول الصدأ الأبيض والصدأ الأحمر محددة بشكل منفصل.

هذا يتجنب معاملة قيمة اسمية "2000 ساعة" كخاصية عالمية مستقلة عن طريقة الاختبار.

تركيبات السيارات حساسة للقطر الخارجي للأنبوب، وسمك الطلاء، والبيضاوي الموضعي. يمكن أن يتداخل سمك الطلاء المفرط أو الطلاء غير المتساوي مع المشابك والموصلات وأدوات تشكيل الأطراف.

لذلك يتم التحكم في الأنبوب الفولاذي مقاس 4.76 مم من الناحية الأبعاد قبل الطلاء، بينما يتم مراقبة سمك الطلاء بشكل منفصل. حيث تكون أطراف الأنبوب مخصصة لتركيبات التوهج أو الموصلات المتخصصة، يمكن توريد أقسام طرفية خالية من الطلاء أو معدة خصيصًا وفقًا لمتطلبات الرسم.

تستخدم مراجع SAE J527 الأبعاد للأنابيب مقاس 4.76 مم تفاوتًا في القطر الخارجي يبلغ ±0.08 مم، مما يوفر أساسًا بعديًا واضحًا للفحص الوارد.

لا ينبغي أن تعتمد مواصفات الشراء فقط على اسم "SPCC". يجب التحكم في كيمياء الفولاذ الوارد، والخصائص الميكانيكية للأنبوب النهائي، واختبارات تشكيل الأنبوب بشكل منفصل.

تشمل عناصر الفحص الموصى بها: شهادة المواد للشريط المدلفن على البارد، اختبار الشد للأنبوب النهائي عند الحاجة، اختبار التوهج أو التمدد، اختبار التسوية، فحص الانحناء بزاوية 180 درجة عند تحديده، اختبار التسرب أو الضغط، فحص القطر الخارجي وسمك الجدار، فحص سمك الطلاء والتصاقه.

هذا النهج أكثر موثوقية من افتراض أن كيمياء درجة الصفائح وحدها تحدد أداء الأنبوب النهائي.

خط شاسيه فرامل الهواء للمركبات التجارية

تطبيق محدد هو خط الهواء الفولاذي الثابت الموجه على طول شاسيه شاحنة أو مقطورة بين مكونات نظام الهواء.

يمكن استخدام أنبوب Bundy المطلي بـ PA12 مقاس 4.76 مم حيث يتطلب خط معدني صلب مدمج: هندسة توجيه متحكم بها، مقاومة لرذاذ الطريق والتعرض للكلوريدات، تثبيت آمن بمشابك المركبات، انحناءات مشكلة على البارد، اتصال موثوق به بتركيبات السيارات المناسبة.

يجب على الشركة المصنعة للمركبة تحديد تصنيف الضغط الدقيق، ونطاق درجة الحرارة، وتصميم الاتصال، والملاءمة التنظيمية لنظام الفرامل الهوائية الكامل.
