| الاسم التجاري: | Torich |
| رقم الطراز: | معيار: ASTM A688 |
| الـ MOQ: | 1 طن |

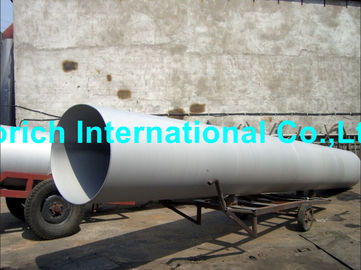

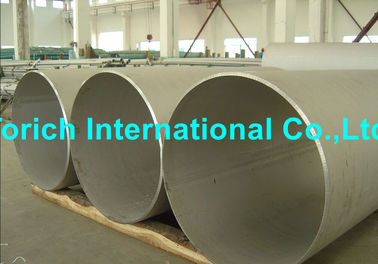

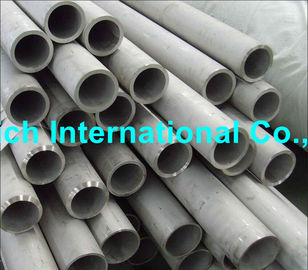

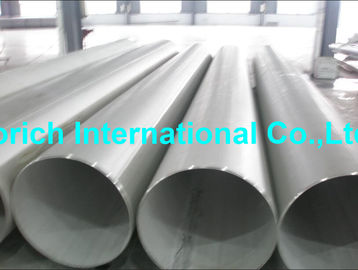

ASTM A688 الملحومة الأوستنيتي الفولاذ المقاوم للصدأ فيدوارتر أنابيب سخان
نطاق الحجم: OD: 4.0-230mm WT: 1-30mm L: وفقا لمتطلبات العملاء
| المتطلبات الميكانيكية | |||||||||
| درجة: | TP304 | TP304L | TP304LN | TP316 | TP316L | TP316LN | TP316LN | TPXM-29 | TP304N |
| UNS | S30400 | S30403 | S30453 | S31600 | S31603 | S31653 | S31653 | S24000 | S30451 |
| ج ، كحد أقصى | 0.08 | 0.035 | 0.035 | 0.080 | 0.035 | 0.035 | 0.035 | 0.08 | 0.080 |
| مين ، ماكس | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 11،5-14،5 | 2.00 |
| ف ، ماكس | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.060 | 0.045 |
| S ، كحد أقصى | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 |
| سي ، ماكس | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
| ني | 18،0-20،0 | 18،0-20،0 | 18،0-20،0 | 16،0-18،0 | 16،0-18،0 | 16،0-18،0 | 16،0-18،0 | 17،0-19،0 | 18،0-20،0 |
| كر | 8،0-11،0 | 8،0-13،0 | 8،0-12،0 | 11،0-14،0 | 10،0-14،0 | 11،0-14،0 | 11،0-14،0 | 2،3-3،7 | 8،0-18،0 |
| مو | ... | ... | ... | 2،00-3،00 | 2،00-3،00 | 2،00-3،00 | 2،00-3،00 | ... | ... |
| نتروجين | ... | ... | ... | ... | ... | ... | ... | ... | ... |
| نحاس | ... | ... | ... | ... | ... | ||||
| درجة: | TP316N | ... | ... | ... | ... |
| UNS | S31651 | N08367 | N08926 | S31254 | S32654 |
| ج ، كحد أقصى | 0.070 | 0.030 | 0.020 | 0.020 | 0.020 |
| مين ، ماكس | 2.00 | 2.00 | 2.00 | 1.00 | 2.0-4.0 |
| ف ، ماكس | 0.045 | 0.040 | 0.030 | 0.030 | 0.030 |
| S ، كحد أقصى | 0.030 | 0.030 | 0.010 | 0.100 | 0.005 |
| سي ، ماكس | 4،8-6،0 | 1.00 | 0.50 | 0.80 | 0.50 |
| ني | 9.58.0 | 20،0-22،0 | 24،0-26،0 | 19،5-20،5 | 21،0-23،0 |
| كر | 19،0-22،0 | 23،5-25،5 | 19،0-21،0 | 17،5-18،5 | 24،0-25،0 |
| مو | 0،30-1،50 | 6.0-7.0 | 6.0-7.0 | 6،0-6،5 | 7،0-8،0 |
| نتروجين | ... | ... | ... | ... | 0،45-0،55 |
| نحاس | ... | ... | ... | 0،30-0،60 |
| متطلبات الشد | ||||||||
| الصف و UNS | قوة الشد مين كيسي [ام بي ايه] | قوة الغلة مين كيسي [ام بي ايه] | استطالة في 2in أو 50mm دقيقة | |||||
| 304 ، 316 S30400 ، S31600 | 75 [515] | 30 [205] | 35 | |||||
| 304L ، 316L S30403 ، S31603 | 70 [485] | 25 [175] | 35 | |||||
| XM-29 S24000 | 100 [690] | 55 [380] | 35 | |||||
| 304N ، 316N S30451 ، S31651 | 80 [550] | 35 [240] | 20 | |||||
| 304LN ، 316LN S30453 ، S31653 | 75 [515] | 30 [205] | 35 | |||||
| N08367 t≤0.187 | 100 [690] | 45 [310] | 30 | |||||
| N08367 t ＞ 0.187 | 95 [655] | 45 [310] | 30 | |||||
| N08926 | 94 [650] | 45 [310] | 35 | |||||
| S31254 t≤0.187 | 100 [690] | 45 [310] | 35 | |||||
| S21254 t ＞ 0.187 | 95 [655] | 45 [310] | 35 | |||||
| S32654 | 120 [825] | 65 [450] | 40 | |||||
| اختلافات مسموح بها في الأبعاد | |||||||||
| مجموعة | حجم ، خارج القطر ، في (مم) | الاختلافات المسموح بها في القطر الخارجي ، في. [مم] | التغييرات المسموح بها في WT ،٪ | الاختلافات المرئية في طول القطع ، في [mm] فوق تحت | |||||
| 1 | حتى 1/2 (12.7) ، باستثناء | ± 0.005 [0.13] | ± 15 | 1/8 [3] | 0 | ||||
| 2 | 1/2 إلى 1 1/2 (12.7 إلى 38.1 بدون) | ± 0.005 [0.13] | ± 10 | 1/8 [3] | 0 | ||||
| 3 | 1 1/2 إلى 3 1/2 (من 38.1 إلى 88.9 باستثناء) | ± 0.010 [0.25] | ± 10 | 3/16 [5] | 0 | ||||
| 4 | 3 1/2 إلى 5 1/2 (من 88.9 إلى 139.7 بدون | ± 0.015 [0.38] | ± 10 | 3/16 [5] | 0 | ||||
| 5 | 5 1/2 إلى 5 1/2 (من 139.7 إلى 230.2 بدون | ± 0.030 [0.76] | ± 10 | 3/16 [5] | 0 | ||||
