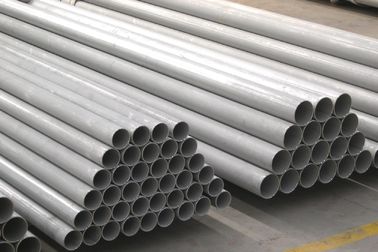

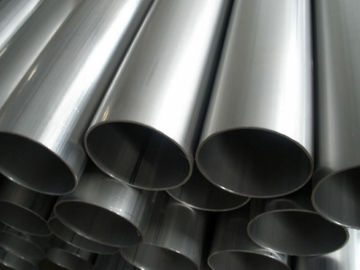

الأنبوبة الملحومة الأوستنيتي الفولاذ المقاوم للصدأ لأنبوبي تغذيه سخانات المياه
تفاصيل المنتج
جولة أنبوب من الفولاذ المقاوم للصدأ,قطر كبير صلب الذى لا يصدأ أنبوب
,large diameter stainless steel tube
ASTM A688 TP304/304L/304LN ، TP316/316L/316LNأنابيب التدفئة الملحومة من الفولاذ المقاوم للصدأ
نطاق الحجم:
O.D: 4.0-230mm W.T.:1-30mm L: حسب متطلبات العميل
المواد والتصنيع:
يتم تصنيع الأنابيب من الصلب المطاطي السطح عن طريق عملية لحام تلقائية.
بعد اللحام وقبل المعالجة الحرارية النهائية ، يتم سحب الأنابيب الباردة أو التداول البارد
الأنبوبات جاهزة للإنحناء بعد التسخين، وفقا لرسم العميل وتصميمه.
حالة السطح
الأنبوبات مُحَلَّلَة في حمض النيتريك و الهيدروفلوريك.
إشعال واضح.
متطلبات ميكانيكية
| الدرجة: | TP304 | TP304L | TP304LN | TP316 | TP316L | TP316LN | TP316LN | TPXM-29 | TP304N |
| الأمم المتحدة | S30400 | S30403 | S30453 | S31600 | S31603 | S31653 | S31653 | S24000 | S30451 |
| ج، أقصى حد | 0.08 | 0.035 | 0.035 | 0.080 | 0.035 | 0.035 | 0.035 | 0.08 | 0.080 |
| م، ماكس | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 2.00 | 11. 5-145 | 2.00 |
| P، أقصى | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.045 | 0.060 | 0.045 |
| S، أقصى | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 | 0.030 |
| نعم، كحد أقصى | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 |
| نـي | 18.0-20.0 | 18.0-20.0 | 18.0-20.0 | 16.0-180 | 16.0-180 | 16.0-180 | 16.0-180 | 17.0-190 | 18.0-20.0 |
| سي سي | 8.0-110 | 8.0-130 | 8.0-120 | 11.0-140 | 10.0-140 | 11.0-140 | 11.0-140 | 2.3-3.7 | 8.0-180 |
| (مو) | .... | .... | .... | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 | 2.00-3.00 | .... | .... |
| النيتروجين | .... | .... | .... | .... | .... | .... | .... | .... | .... |
| النحاس | .... | .... | .... | .... | .... |
|
|
|
|
| الدرجة: | TP316N | .... | .... | .... | .... |
| الأمم المتحدة | S31651 | N08367 | N08926 | S31254 | S32654 |
| ج، أقصى حد | 0.070 | 0.030 | 0.020 | 0.020 | 0.020 |
| م، ماكس | 2.00 | 2.00 | 2.00 | 1.00 | 2.0-40 |
| P، أقصى | 0.045 | 0.040 | 0.030 | 0.030 | 0.030 |
| S، أقصى | 0.030 | 0.030 | 0.010 | 0.100 | 0.005 |
| نعم، كحد أقصى | 4.8-60 | 1.00 | 0.50 | 0.80 | 0.50 |
| نـي | 9.58.0 | 20.0-22.0 | 24.0-26.0 | 19.5-20.5 | 21.0-23.0 |
| سي سي | 19.0-22.0 | 23.5-255 | 19.0-21.0 | 17.5-185 | 24.0-25.0 |
| (مو) | 0.30-150 | 6.0-70 | 6.0-70 | 6.0-65 | 7.0-80 |
| النيتروجين | .... | .... | .... | .... | 0.45-0.55 |
| النحاس | .... | .... | .... | 0.30-0.60 |
متطلبات الشد
| الدرجة و UNS | قوة السحب مـين كـسـي [Mpa] | قوة العائد مـين كـسـي [Mpa] | الطول في 2 بوصة أو 50 ملم دقيقة % | ||||||
| 304, 316 S30400، S31600 | 75 [515] | 30 [205] | 35 | ||||||
| 304L، 316L S30403، S31603 | 70 [485] | 25 [175] | 35 | ||||||
| إكس إم-29 S24000 | 100 [690] | 55 [380] | 35 | ||||||
| 304N، 316N S30451، S31651 | 80 [550] | 35 [240] | 20 | ||||||
| 304LN، 316LN S30453، S31653 | 75 [515] | 30 [205] | 35 | ||||||
| N08367 t≤0.187 | 100 [690] | 45 [310] | 30 | ||||||
| N08367 t>0.187 | 95 [655] | 45 [310] | 30 | ||||||
| N08926 | 94 [650] | 45 [310] | 35 | ||||||
| S31254 t≤0.187 | 100 [690] | 45 [310] | 35 | ||||||
| S21254 t>0.187 | 95 [655] | 45 [310] | 35 | ||||||
| S32654 | 120 [825] | 65 [450] | 40 | ||||||
الاختلافات المسموح بها في الأبعاد
| المجموعة | الحجم | مسموح به | مسموح به فيWT، % | مقبولةالاختلافات فيطول القطع | |
| 1 | ما يصل إلى 1/2 ((12.7) ، باستثناء | ±0.005[0.13] | ± 15 | 1/8 [1] | 0 |
| 2 | من 1/2 إلى 1 1/2 إلى 12.7 إلى 38.1 | ±0.005[0.13] | ±10 | 1/8 [1] | 0 |
| 3 | 1 1/2 إلى 3 1/2 ((38.1 إلى 88.9 باستثناء | ±0.010[0.25] | ±10 | 3/16 [1] | 0 |
| 4 | 3 1/2 إلى 5 1/2 ((88.9 إلى 139.7 باستثناء | ±0.015[0.38] | ±10 | 3/16 [1] | 0 |
| 5 | من 5 1/2 إلى 5 1/2 (139.7 إلى 230.2) | ±0.030[0.76] | ±10 | 3/16 [1] | 0 |
الوثائق المرجعية:
معايير ASTM
ASTM A262 ممارسات للكشف عن حساسية الهجوم بين الحبيبات في الفولاذ المقاوم للصدأ الأوستنيتي
ASTM A480 / A480 M المواصفات الخاصة بالمتطلبات العامة لعدم الفولاذ المقاوم للصدأ المطاطي المسطح
الصلب المقاوم للطلاء، ورقة وشريط،
ASTM A941 المصطلحات المتعلقة بالصلب والفولاذ المقاوم للصدأ والسبائك ذات الصلة والسبائك الحديدية.
ASTM A1016/ A1016 M مواصفات المتطلبات العامة للفولاذ الفيرريتي والسبائك الأوستنيتي
الفولاذ، وأنابيب الفولاذ المقاوم للصدأ.
ASTM E527 ممارسة لترقيم المعادن والسبائك في النظام الموحد للرقمنة (UNS)
SAE J1086 ممارسة لترقيم المعادن والسبائك (UNS)
-
