الباردة الهيدروليكية رسمها سلس أنابيب الصلب 42CrMo4 EN10305-1 34CrMo4 ISO 9001
تفاصيل المنتج
دقة صلب الذى لا يصدأ أنبوب
,ملحوم كربون فولاذ أنبوب

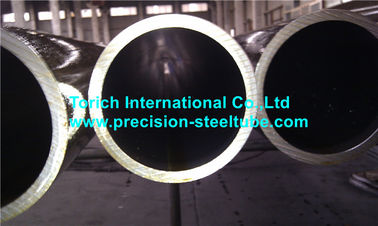

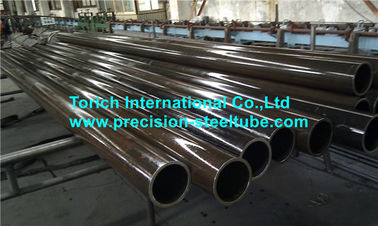

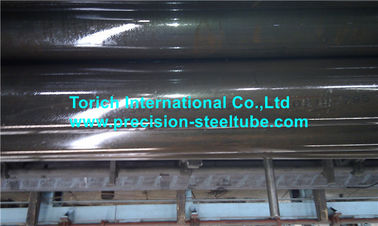

EN 10305-1 42CrMo4 و34CrMo4 أنبوب فولاذي غير ملحوم هيدروليكي مسحوب على البارد
تم تصميم الأنابيب الفولاذية غير الملحومة المسحوبة على البارد EN 10305-1 للتطبيقات الدقيقة التي تتطلب أبعادًا يمكن التحكم فيها، وسمك جدار ثابت، وخشونة سطح منخفضة، وخصائص ميكانيكية موثوقة. يغطي المعيار الأنابيب الدائرية غير الملحومة المسحوبة على البارد بأقطار خارجية تصل إلى 380 مم.
يجمع هذا المنتج بين تقنية الرسم البارد الدقيقة وسبائك الفولاذ المصنوعة من الكروم والموليبدينوم مثل 42CrMo4 و34CrMo4. توفر هذه الدرجات صلابة أعلى، ومقاومة للتعب، وقوة أعلى من أنابيب الصلب الكربوني التقليدية E215، E235، وE355.
يتم تضمين 42CrMo4 ضمن درجات السبائك المرتبطة بالمعيار EN 10305-1. بالنسبة لطلبات 34CrMo4، يمكن تحديد تصنيع الأنابيب والأبعاد وجودة السطح ومتطلبات الفحص وفقًا للمعيار EN 10305-1، في حين يتم تحديد كيمياء الفولاذ وخصائص التسقية والتبريد عادةً وفقًا للمعيار EN 10083-3 أو معيار مادة آخر متفق عليه.
هذه الأنابيب مناسبة لتصنيع براميل الأسطوانات الهيدروليكية للخدمة الشاقة التي تتطلب أبعادًا دقيقة ومقاومة عالية للضغط الدوري واستقرار التشغيل الآلي واستجابة يمكن الاعتماد عليها للمعالجة الحرارية.
تحديد
| غرض | المواصفات المتاحة |
|---|---|
| نوع المنتج | أنبوب فولاذي دقيق غير ملحوم مسحوب على البارد |
| مادة | الكربون الصلب أو سبائك الصلب الكروم والموليبدينوم |
| المعيار الرئيسي | إن 10305-1 |
| معايير المواد | EN 10083-3، سلسلة ISO 683، أو معيار مماثل متفق عليه |
| الدرجات الرئيسية | 42CrMo4، 34CrMo4، E215، E235، E355 |
| أرقام الصلب | 1.7225، 1.7220، 1.0212، 1.0308، 1.0580 |
| عملية التصنيع | الثقب الساخن، الرسم البارد، المعالجة الحرارية، الاستقامة، والفحص |
| القطر الخارجي | 6-380 ملم |
| سمك الجدار | 1-35 ملم |
| طول | 1-12 م، أطوال القطع متاحة |
| التسامح مع القطر الخارجي | طبقاً للمواصفة EN 10305-1 أو الرسم المؤكد |
| القدرة على الدقة النموذجية | ±0.05 إلى ±0.30 مم، اعتمادًا على قطر الأنبوب وحالة المعالجة |
| التسامح مع سمك الجدار | عادةً من ±5% إلى ±10%، وفقًا للحجم ومواصفات الشراء |
| طول التسامح | عادة 0/+10 مم للأطوال الثابتة؛ تشديد التسامح مع القطع بالاتفاق |
| استقامة | عادة لا يزيد عن 0.5 ملم لكل 1000 ملم |
| المقطع العرضي | دائري |
| خشونة السطح | يتم التحكم بها وفقًا لحالة التسليم ومواصفات الشراء |
| حالة السطح | مسحوب على البارد، أو لامع، أو مخلل، أو مفوسفات، أو مزيت، أو مسفوع بالرصاص، أو آلي |
| السطح الداخلي | مرسومة أو مصقولة أو مصقولة أو مصقولة أو مخصصة |
| المعالجة الحرارية | +C، +LC، +SR، +A، +N، صلب، طبيعي، أو مروي ومخفف |
| حالة النهاية | نهايات عادية، أو نهايات مشطوفة، أو نهايات مشطوفة، أو نهايات مُشكَّلة |
| وثائق التفتيش | EN 10204 2.2، 3.1، أو 3.2 بالاتفاق |
| إدارة الجودة | ايزو 9001 |
| اختبار | التحليل الكيميائي، اختبار الشد، فحص الأبعاد، الفحص البصري، والاختبار غير المدمر الاختياري |
| حماية | زيت مانع للصدأ، أغطية طرفية بلاستيكية، عبوات مجمعة أو خشبية |
الميزات الرئيسية
قوة عالية بعد التبريد والتلطيف
يمكن لأنابيب 42CrMo4 تحقيق الحد الأدنى من قوة الخضوع التي تبلغ حوالي 900 ميجا باسكال وقوة شد تبلغ 1100-1300 ميجا باسكال عند إخمادها وتلطيفها وعندما لا يزيد قسم التسطير ذي الصلة عن 16 مم.
يمكن لأنابيب 34CrMo4 تحقيق حد أدنى من قوة الخضوع يبلغ حوالي 800 ميجا باسكال وقوة شد تبلغ 1000-1200 ميجا باسكال في ظل ظروف مسقية ومخففة مماثلة.
تعتمد القيم النهائية المضمونة على سمك الجدار، والقسم الحاكم، ومعلمات المعالجة الحرارية، واتجاه العينة، ومواصفات المواد المطبقة.
كيمياء الكروم والموليبدينوم الخاضعة للرقابة
يحتوي 42CrMo4 على حوالي 0.90-1.20% كروم و0.15-0.30% موليبدينوم. يعمل مزيج السبائك هذا على تحسين الصلابة ويسمح بالحصول على بنية مجهرية عالية القوة من خلال جدار الأنبوب.
يحتوي 34CrMo4 على نطاق مماثل من الكروم والموليبدينوم ولكنه يحتوي على محتوى كربون أقل بحوالي 0.30-0.37%. ولذلك فهو يوفر توازنًا مفيدًا بين القوة والمتانة والقدرة على التشغيل الآلي والاستجابة للمعالجة الحرارية.
أبعاد دقيقة مرسومة على البارد
يعمل السحب البارد على تحسين تكرار القطر الخارجي والقطر الداخلي وسمك الجدار والاستدارة والاستقامة مقارنة بالأنابيب غير الملحومة التقليدية الساخنة.
بالنسبة للأبعاد المحددة، يمكن التحكم في قدرة الأبعاد في حدود ±0.05 مم تقريبًا. يجب تأكيد التسامح النهائي وفقًا لحجم الأنبوب وسمك الجدار وحالة التسليم وبدل التشغيل المطلوب.
حالات المعالجة الحرارية المتعددة
تتضمن شروط التسليم المتاحة EN 10305-1 ما يلي:
| رمز | التسمية التقليدية | حالة التسليم |
|---|---|---|
| +ج | بك | مسحوب على البارد، بدون معالجة حرارية بعد السحب النهائي |
| +LC | بي كيه دبليو | ناعم مسحوب على البارد، مع لمسة نهائية خفيفة بعد المعالجة الحرارية |
| + ريال | بي كي اس | مسحوب على البارد ويخفف من التوتر |
| +أ | GBK | صلب في جو خاضع للرقابة |
| +ن | بنك الكويت الوطني | تطبيع في جو خاضع للرقابة |
مناسبة لمزيد من الآلات
يمكن تزويد الأنابيب ببدلات تصنيع للثقب، أو الشحذ، أو الانزلاق، أو صقل الأسطوانة، أو الخيوط، أو الحفر، أو الدوران الدقيق.
يوصى بالتسليم المخفف من الإجهاد أو الملدن حيث سيتم إجراء عمليات تصنيع كبيرة. يعتبر التسليم المروي والمخفف مناسبًا عندما يتطلب المكون النهائي قوة أعلى ومقاومة للتعب.
مزايانا
التحكم في الأبعاد لتصنيع الأسطوانة والبرميل
أحد المخاوف الشائعة عند الشراء هو ما إذا كان الأنبوب سيحتفظ بقدر كافٍ من التصنيع مع تجنب الوقت المفرط للملل أو الشحذ.
وبالتالي يمكن فحص القطر الخارجي والقطر الداخلي وسمك الجدار والبيضاوية والاستقامة مقابل رسم الأبعاد المعتمد. بالنسبة للإنتاج ذو الطول الثابت، يمكن أيضًا التحكم في القطع وتربيع الوجه النهائي قبل الشحن.
يمكن أن تتضمن سجلات التفتيش ما يلي:
قياسات القطر الخارجي في مواقع متعددة
قياسات سمك الجدار حول المحيط
قياسات القطر الداخلي عند الوصول إليها
فحص الاستقامة على طول الأنبوب الكامل
فحص الطول والتربيع النهائي
وهذا يقلل من خطر عدم كفاية بدل المعالجة، أو الإزالة المفرطة للمواد، أو عدم اتساق أبعاد التجويف النهائي.
إمكانية تتبع المعالجة الحرارية لـ 34CrMo4 و42CrMo4
تعتمد خصائص أنبوب الكروم والموليبدينوم بقوة على درجة حرارة الأوستنيت، وكفاءة التبريد، ودرجة حرارة التقسية، وسمك الجدار، وتوحيد الفرن.
وبالتالي يمكن التحكم في كل دفعة إنتاج عن طريق رقم الحرارة ومجموعة المعالجة الحرارية. يمكن تسجيل التركيب الكيميائي وخصائص الشد والصلابة وحالة المعالجة الحرارية في شهادة الفحص EN 10204.
عند الاقتضاء، يمكن أن تشمل الضوابط الإضافية ما يلي:
اختبار الصلابة على كل دفعة من المعالجة الحرارية
اختبار الشد بالحرارة والحجم
فحص البنية المجهرية
فحص عمق إزالة الكربنة
اختبار التأثير عند درجة حرارة متفق عليها
وهذا يوفر إمكانية تتبع أفضل من الاعتماد فقط على تعيين الدرجة الاسمية.
التفتيش السطحي وغير المدمر قبل الشحن
يمكن أن تؤدي عيوب السطح، والانقطاعات الداخلية، والحجم إلى زيادة فقدان المعالجة أو تقليل أداء الكلال في الخدمة الهيدروليكية الدورية.
ولذلك يتم فحص الأنابيب بصريًا ويمكن إخضاعها لاختبار التيار الدوامي أو الموجات فوق الصوتية أو الجسيمات المغناطيسية أو الهيدروليكية وفقًا لمعايير القبول المتفق عليها.
بالنسبة لأنابيب الأسطوانات الهيدروليكية المُشكَّلة آليًا، يمكن أيضًا فحص السطح الداخلي بحثًا عن الخشونة والتحزيز واللفات والحفر وتغير الأبعاد المحلية. يمكن تطبيق الزيت الواقي والأغطية النهائية بعد الفحص لتقليل التآكل والتلوث أثناء النقل.
معايير التنفيذ
| النظام القياسي | المعيار المطبق |
|---|---|
| إن | EN 10305-1 للأنابيب الفولاذية الدقيقة المسحوبة على البارد |
| إن | EN 10083-3 لسبائك الفولاذ للتبريد والتلطيف، بما في ذلك 34CrMo4 و42CrMo4 |
| ايزو | سلسلة ISO 683 للفولاذ القابل للمعالجة بالحرارة والسبائك والفولاذ الحر القطع |
| أستم | ASTM A519 للأنابيب الميكانيكية المصنوعة من الكربون وسبائك الصلب |
| أستم | ASTM A29/A29M للمتطلبات العامة لقضبان الفولاذ ومراجع الكيمياء من فئة السبائك |
| الدين | DIN EN 10305-1 للأنابيب الدقيقة غير الملحومة المسحوبة على البارد |
| جيس | JIS G 4053 للفولاذ منخفض السبائك للاستخدام الهيكلي للآلات |
| غيغابايت | GB/T 3077 لسبائك الفولاذ الهيكلي |
| غيغابايت | GB/T 3639 للأنابيب الفولاذية غير الملحومة المسحوبة على البارد أو المدرفلة على البارد |
| غوست | GOST 8734 للأنابيب الفولاذية غير الملحومة المشكلة على البارد |
طلب
برميل اسطوانة هيدروليكية للخدمة الشاقة
يتم استخدام الأنبوب لتصنيع برميل الأسطوانة للأسطوانة الهيدروليكية لمعدات البناء.
طريق الإنتاج النموذجي هو:
إنتاج الأنابيب غير الملحومة المسحوبة على البارد
تخفيف الإجهاد، التلدين، أو التبريد والتلطيف
استقامة الأنبوب وفحص الأبعاد
القطر الداخلي ممل أو مزلق
صقل الأسطوانة أو شحذها
التصنيع النهائي وإعداد المنفذ
تنظيف السطح والحماية من التآكل
الضغط النهائي وفحص الأبعاد
يتم اختيار 42CrMo4 أو 34CrMo4 عندما يتطلب برميل الأسطوانة قوة أكبر أو مقاومة للتعب أو مقاومة للصدمات الميكانيكية مما يمكن أن يوفره أنبوب الدقة التقليدي E355.
يجب حساب سمك الجدار المطلوب وحالة المعالجة الحرارية وفقًا للحد الأقصى لضغط العمل، ودورة الضغط، والقطر الداخلي، وتصميم التوصيل النهائي، وبدل التآكل، ودرجة الحرارة، وقواعد تصميم معدات الضغط المطبقة.
التركيب الكيميائي
| درجة | رقم الصلب | ج | سي | من | ف ماكس. | اس ماكس. | كر | شهر | آل |
|---|---|---|---|---|---|---|---|---|---|
| E215 | 1.0212 | .10.10 | .050.05 | .70.70 | 0.025 | 0.025 | — | — | ≥0.025 |
| E235 | 1.0308 | .170.17 | .30.35 | .21.20 | 0.025 | 0.025 | — | — | ≥0.015 |
| E355 | 1.0580 | .220.22 | .50.55 | .61.60 | 0.025 | 0.025 | — | — | ≥0.020 |
| 34CrMo4 | 1.7220 | 0.30-0.37 | .40.40 | 0.60-0.90 | 0.025 | 0.035 | 0.90-1.20 | 0.15-0.30 | — |
| 42CrMo4 | 1.7225 | 0.38-0.45 | .40.40 | 0.60-0.90 | 0.025 | 0.035 | 0.90-1.20 | 0.15-0.30 | — |
الخواص الميكانيكية
تمثل القيم الواردة أدناه شروط تسليم مختلفة ويجب ألا يتم تفسيرها على أنها قابلة للتبديل بشكل مباشر.
تنطبق قيم E215 وE235 وE355 على الحالة الطبيعية +N.
تنطبق قيم 34CrMo4 و42CrMo4 على حالة التسقية والتقسية لقسم مسطر لا يتجاوز 16 مم. تنطبق قيم مختلفة على الأقسام الأكبر.
| درجة | رقم الصلب | حالة التسليم | قوة العائد دقيقة. MPa | قوة الشد MPa | استطالة دقيقة. % | تأثير الطاقة دقيقة. |
|---|---|---|---|---|---|---|
| E215 | 1.0212 | +N تطبيع | 215 | 290-430 | 30 | بالاتفاق |
| E235 | 1.0308 | +N تطبيع | 235 | 340-480 | 25 | بالاتفاق |
| E355 | 1.0580 | +N تطبيع | 355 | 490-630 | 22 | بالاتفاق |
| 34CrMo4 | 1.7220 | مروي ومخفف، القسم الحاكم ≥16 ملم | 800 | 1000-1200 | 11 | 35 ج |
| 42CrMo4 | 1.7225 | مروي ومخفف، القسم الحاكم ≥16 ملم | 900 | 1100-1300 | 10 | بالاتفاق |
س: هل أنت شركة تجارية أو الشركة المصنعة؟
ج: الشركة المصنعة، ويمكن أيضا القيام بالتداول.
س: كم من الوقت هو وقت التسليم الخاص بك؟
ج: بشكل عام، من 10 إلى 15 يومًا إذا كانت البضاعة في المخزون، أو من 30 إلى 40 يومًا إذا لم تكن البضاعة في المخزون،
هو حسب الكمية.
س: هل تقدمون عينات؟ هل هو مجاني أم إضافي؟
ج: نعم ، يمكننا تقديم العينة مجانًا ولكن نحتاج إلى دفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك؟
ج: الدفع <= 2000 دولار أمريكي، 100% مقدمًا. الدفع> = 2000 دولار أمريكي، 30% T/T مقدمًا، الرصيد قبل الشحن.
إذا كان لديك سؤال آخر، الثابتة والمتنقلة لا تتردد في الاتصال معي.
-
