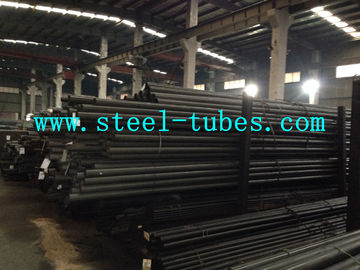

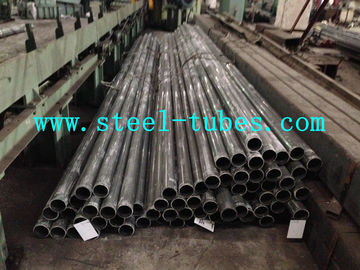

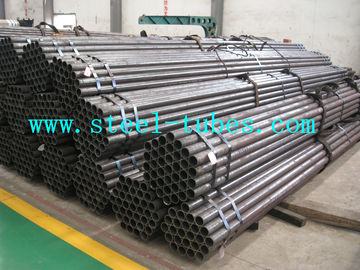

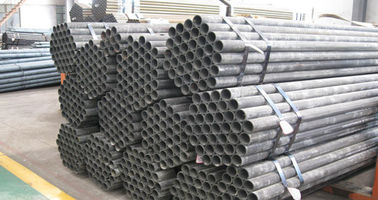

المقاومة الكهربائية يلحم الأنابيب الفولاذية BS6323 5 ERW1 ERW2 ERW3 ERW4 ERW5
تفاصيل المنتج
أنابيب الصلب الملحومة,لحام فولاذ أنبوب
,welding steel tubing
BS6323-5 ERW1 ERW2 ERW3 ERW4 ERW5 أنابيب الفولاذ المطاطية المقاومة الكهربائية
المعيار: BS6323-5 الأنابيب الفولاذية غير الملحومة والملحومة لأغراض السيارات والميكانيكية والهندسة العامة
الجزء 5: متطلبات خاصة لأنابيب الصلب المطاوئة بالمقاومة الكهربائية (بما في ذلك القيادة)
الصف الحديدي:ERW1 ERW2 ERW3 ERW4 ERW5
التطبيقات:لصناعة السيارات / لاستخدام الآلات / الأغراض الميكانيكية والهندسية العامة
نطاق الحجم:مبالغ زائدة: 6-350mm WT: 1-30mm L: max12000mm
نوع الصلب والتركيبات الكيميائية:
| التصميم | التركيبات الكيميائية ((تحليل المقابس) | الخصائص الميكانيكية | |||||||||||||
| ج | نعم | م | (ب) | S | كيلومترات (كما لحام) | GMK و GZF (المحلاة) | الـ NKM و NZF(طبيعية) | ||||||||
| ماكس. | ماكس. | ماكس. | ماكس. | ماكس. | إعادة | Rm | أ | أ | إعادة | Rm | أ | إعادة | Rm | أ | |
|
|
|
|
|
| د/أ≤ | د/أ> | |||||||||
| % | % | % | % | % | ن / م | ن / م | % | % | ن / م | ن / م | % | ن / م | ن / م | % | |
| ERW 1 | 0.13 | ـ ـ | 0.60 | 0.050 | 0.050 | 200 | 300 | 10 | 20 | 150 | 270 | 27 | 155 | 280 | 25 |
| ERW 2 | 0.16 | ـ ـ | 0.70 | 0.050 | 0.050 | 250 | 340 | 8 | 15 | 195 | 300 | 27 | 195 | 320 | 25 |
| ERW 3 | 0.20 | 0.35 | 0.90 | 0.050 | 0.050 | 300 | 400 | 7 | 12 | 215 | 340 | 26 | 215 | 360 | 24 |
| ERW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 350 | 450 | 6 | 10 | 235 | 400 | 24 | 235 | 410 | 22 |
| ERW 5 | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 420 | 420 | 6 | 8 | 340 | ـ ـ | ـ ـ | 340 | 490 | 20 |
| قطرها | التسامح | |||
| 1 | 2 | 3 | ||
| إنتهى | ما يصل إلى بما في ذلك | حالة KM D/a | GKM، GZF، NKM، NZF الحالة 20| | |
| ≤40 GKM،GZF، | ||||
| حالة NKM، NZF≤20 | ||||
| ملم | ملم | ملم | ملم | ملم |
| 20 | ± 0.12 | ± 0.18 | ± 0.24 | |
| 20 | 30 | ± 0.15 | ± 0.22 | ± 0.30 |
| 30 | 50 | ± 0.20 | ± 0.30 | ± 0.40 |
| 50 | 70 | ± 0.25 | ± 0.37 | ± 0.50 |
| 70 | 90 | ± 0.30 | ± 0.45 | ± 0.60 |
| 90 | 110 | ± 0.35 | ± 0.52 | ± 0.70 |
| 110 | 130 | ± 0.45 | ± 0.68 | ± 0.90 |
| 130 | 150 | ± 0.55 | ± 0.82 | ± 110 |
| 150 | 170 | ± 0.65 | ± 0.97 | ± 130 |
| 170 | ±0.75٪ من الخارج | ± 1% من القطر الخارجي | ± 1.5% من القطر الخارجي | |
| قطر | ||||
ملاحظة: تصنيف الفولاذ الخاص متاح أيضا، وفقا لطلب العميل.
-
