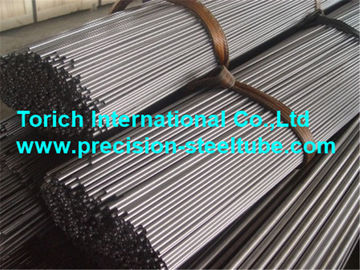

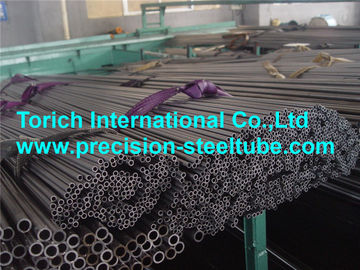

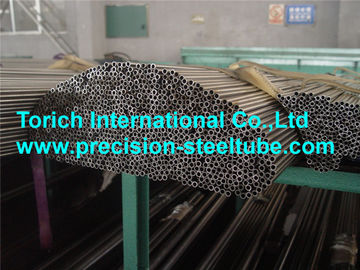

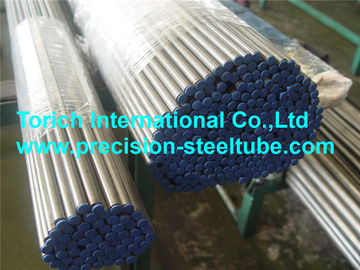

انتهى BS6323-4 الباردة الصلب غير الملحومة أنابيب العلمية CFS1 CFS2 CFS3 CFS4 CFS5 42CrMo4
تفاصيل المنتج
دقة صلب الذى لا يصدأ أنبوب,ملحوم كربون فولاذ أنبوب
,seamless carbon steel tube
BS6323-4 BK BKW GBK NBK GZF NZF أنابيب الفولاذ الخام المنهجة باردة الدرجة CFS1 CFS2 CFS3 CFS4 CFS5 42CrMo4
المعيار: BS6323-4أنابيب فولاذية غير منسقة أو مصفحة لأغراض السيارات والميكانيكية والهندسة العامة
الجزء الرابع: المتطلبات الخاصة للأنبوبات الفولاذية الخالية من اللحام المنتهية باردة
التطبيقات:لصناعة السيارات / لاستخدام الآلات / الأغراض الميكانيكية والهندسية العامة
نطاق الحجم:مبالغ زائدة: 6-280 ملم غربي: 1-30 ملم غربي: 12000 ملم
طريقة التصنيع:
يتم تصنيع الأنابيب من خلال عملية سلسة ويجب أن تكون مطلية باردة
من المسموح أن تكون الأنابيب المنتهية باردة على الأسطح الداخلية والخارجية طبقة متماسكة من بقايا المعالجة اللاحقة ،يجب أن يكون إزالتها موضوع اتفاق بين المصنع والمشتري..
حالة التسليم:
يتم توفير الأنابيب في إحدى الحالات التالية:
أ.المجهزة باردة / صلبة (الملفجة باردة كما رسمت): BK
ب.المجهزة باردة / ناعمة (معالجة باردة خفيفة): BKW
ج.محترق: GBK
د.مقطوعة (بما في ذلك إزالة القشرة): GZF
e.تم تطبيقها: NBK
f.المعيار (بما في ذلك تخفيض المقياس): NZF
الاختبارات:
اختبارات التسطيح
اختبار ضيق التسرب - اختبار تيار إدي
| التصميم | التركيبات الكيميائية ((تحليل المقابس) |
|
|
| |||
| ج | نعم | م | (بماكس) | (سماكس) | سي سي | (مو) | |
|
| % | % | % | % | % | % | % |
| CFS 3 | 0.20 على الأكثر | 0.35 على الأكثر | 0.90 أقصى | 0.050 | 0.050 | ـ ـ | ـ ـ |
| CFS 3Aa | 0.20 على الأكثر | 0.10 إلى 035 | 0.60 إلى 100 | 0.050 | 0.050 | ـ ـ | ـ ـ |
| 4 | 0.25 على الأكثر | 0.35 على الأكثر | 1.20 على الأكثر | 0.050 | 0.050 | ـ ـ | ـ ـ |
| CFS 5b | 0.23 على الأكثر | 0.50 على الأكثر | 1.50 على الأكثر | 0.050 | 0.050 | ـ ـ | ـ ـ |
| 6 | 0.30 إلى 040 | 0.35 على الأكثر | 0.50 إلى 090 | 0.050 | 0.050 | ـ ـ | ـ ـ |
| السرطان المزمن 7 | 0.20 إلى 030 | 0.35 على الأكثر | 1.20 إلى 150 | 0.050 | 0.050 | ـ ـ | ـ ـ |
| CFS 8d | 0.40 إلى 055 | 0.35 على الأكثر | 0.50 إلى 090 | 0.050 | 0.050 | ـ ـ | ـ ـ |
| مرض السكر المزمن 9 | 0.29 ماكس | 0.35 على الأكثر | 1.50 أقصى | 0.050 | 0.050 | ـ ـ | 0.15 إلى 025 |
| مرض السكر المزمن 10 | 0.26 ماكس | 0.35 على الأكثر | 0.80max. | 0.050 | 0.050 | 0.80 إلى 120 | 0.15 إلى 030 |
| مرض السكر المزمن 11 | 0.45 ماكس | 0.35 على الأكثر | 1.00 على الأكثر | 0.050 | 0.050 | 0.80 إلى 120 | 0.15 إلى 030 |
التصميم الوطن | BKc (المنتهية باردة / صلبة) | BKWc ((المنتهية باردة / ناعمة)) | GBK و GZF ((المحلاة) | NBK و NZF ((طبيعية) | ||||||||
| (ريمين) | حسناً. | أمين | (ريمين) | حسناً. | أمين | (ريمين) | Rmmin | أمين | (ريمين) | حسناً. | أمين | |
| N/mm2 | N/mm2 | % | N/mm2 | N/mm2 | % | N/mm2 | N/mm2 | % | N/mm2 | N/mm2 | % | |
| CFS3 | 360 | 450 | 6 | 280 | 400 | 9 | 170 | 340 | 26 | 215 | 360 | 24 |
| CFS3Aa | 360 | 450 | 6 | 280 | 400 | 9 | 170 | 340 | 26 | 215 | 360 | 24 |
| CFS4 | 415 | 520 | 5 | 315 | 450 | 8 | 200 | 400 | 24 | 235 | 410 | 22 |
| CFS5b | 480 | 600 | 4 | 385 | 550 | 6 | ـ ـ | ـ ـ | ـ ـ | 340 | 490 | 20 |
| CFS6 | 470 | 590 | 5 | 350 | 540 | 7 | 300 | 440 | 22 | 280 | 460 | 21 |
| CFS7 | 560 | 700 | 4 | 460 | 650 | 7 | ـ ـ | ـ ـ | ـ ـ | ـ ـ | ـ ـ | ـ ـ |
| CFS8d | 575 | 720 | 4 | 470 | 670 | 6 | 300 | 510 | 20 | 340 | 540 | 18 |
| CFS9 | 575 | 720 | 4 | 470 | 670 | 6 | ـ ـ | ـ ـ | ـ ـ | ـ ـ | ـ ـ | ـ ـ |
| CFS10 | 575 | 720 | 4 | 470 | 670 | 6 | ـ ـ | ـ ـ | ـ ـ | ـ ـ | ـ ـ | ـ ـ |
| CFS11 | 575 | 720 | 4 | ـ ـ | 670 | 6 | ـ ـ | ـ ـ | ـ ـ | ـ ـ | ـ ـ | ـ ـ |
"ملاحظة لحام الأنابيب من الدرجات 3،3A و 5 لا تتطلب تقنيات خاصة ولكن يجب توخي الحذر واللحام تنفذ وفقا للتوجيهات الواردة في المعيار البريطاني المناسب لحامعلى سبيل المثال BS 5135. قد تتطلب لحام الصفوف الأخرى المعروضة تقنيات خاصة.
يجب أن تكون الدرجة 3A مناسبة لأغراض تعزيز القضية.
bيمكن إضافة عناصر تكرير الحبوب حسب اختيار المصنع.
cإذا كانت الأنابيب في حالة BK و GKW مصفاة أو مقاومة أو ساخنة لاحقًا ، فقد يتم تقليل الخصائص الميكانيكية في المنطقة المتأثرة بالحرارة إلى تلك المقدمة لشروط التسليم GBK أو NBK.
يمكن توفير الفولاذ ضمن الحدود الموضحة، ولكن وفقا لتركيبة كيميائية من BS 970-1، إذا تم الاتفاق عليها في وقت الطلب أو الاستفسار".
المنشورات التي تشير إلى:
BS970،مواصفات الفولاذ المصنع لأغراض الهندسة الميكانيكية والأغراض ذات الصلة
BS970-1،إجراءات التفتيش والاختبار العامة والمتطلبات الخاصة للكربون والمنغنيز والسبائك والفولاذ المقاوم للصدأ
BS3601،مواصفات الأنابيب والأنابيب الصلبة لأغراض الضغط: فولاذ الكربون والكربون المانغنيز مع خصائص درجة حرارة مرتفعة محددة.
BS 3603مواصفات الأنابيب والأنابيب الفولاذية لأغراض الضغط: الفولاذ الكربوني والسبائك ذو خصائص درجة حرارة منخفضة محددة
BS3604,مواصفات الأنابيب والأنابيب الصلبة لأغراض الضغط: فولاذ سبائك فيرريتيك مع خصائص درجة حرارة مرتفعة محددة.
BS3605أنابيب الفولاذ المقاوم للصدأ الأوستنيتية بدون خيوط وملحومة وأنابيب فولاذية لأغراض الضغط
BS4360مواصفات الفولاذ الهيكلي القابل لللحام
BS4848مقاطع الصلب الهيكلية المصنوعة من الصلب
BS4848-2،مقاطع مجوفة
BS5135لحام القوس المعدني من الفولاذ الكربوني والمنغنيزي الكربوني
BS6323مواصفات الأنابيب الفولاذية غير الملحومة والملحومة لأغراض السيارات والميكانيكية والهندسة العامة
BS6323-1الاحتياجات العامة
ISO 4200،أنابيب من الفولاذ ذات النهاية العادمة، مصفحة وبدون خيوط - جداول عامة للأبعاد والكتلات لكل وحدة طول
-
