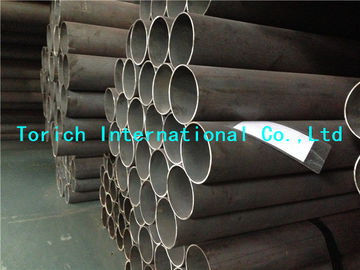

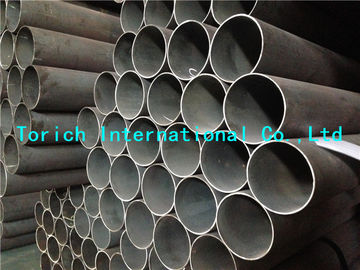

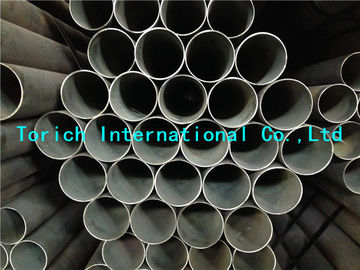

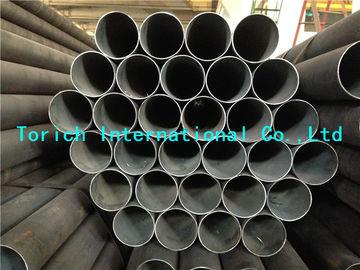

حار تشطيب الصلب الملحومة أنابيب للسيارات BS6323-2 HFW2 HFW3 HFW4 HFW5
تفاصيل المنتج
لحام فولاذ أنبوب,المقاومة الملحومة الكهربائية أنابيب الصلب
,electric resistance welded steel tube
BS6323-2 HFW2 HFW3 HFW4 HFW5 أنابيب الفولاذ المطاوئة بالحر للأجهزة الأليفة
المعيار: BS6323-2أنابيب فولاذية بدون خيوط وملحومة لأغراض السيارات والميكانيكية والهندسة العامة
الجزء الثاني:متطلبات خاصة لأنبوبات الصلب المطاوئة على الساخن
التطبيقات:لصناعة السيارات / لاستخدام الآلات / الأغراض الميكانيكية والهندسية العامة
نطاق الحجم:مبالغ زائدة: 6-350mm WT: 1-30mm L: max12000mm
طريقة التصنيع:
يتم تصنيع الأنابيب من شريط مطاطي مطاطي مع لحام البحر الطولي بعملية مستمرة دون إضافة معدن ملء ، ويجب أن تكون جاهزة ساخنة.
حالة التسليم:
يتم توفير الأنابيب في حالة انتهاء ساخنة.
| التصميم | التركيبات الكيميائية ((تحليل المقابس) | الميكانيكية | ||||||
| الحد الأقصى | (سيمكس) | (إم ماكس) | (بماكس) | (سماكس) | (ريمين) | حسناً. | أمين | |
| % | % | % | % | % | N/mm2 | N/mm2 | % | |
| HFW 2 | 0.16أ | ~ | 0.70 | 0.050 | 0.050 | 195 | 320 | 25 |
| HFW 3 | 0.20أ | 0.35 | 0.90 | 0.050 | 0.050 | 215 | 360 | 24 |
| HFW 4 | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 235 | 410 | 22 |
| HFW 5b | 0.23 | 0.35 | 1.50 | 0.050 | 0.050 | 340 | 490 | 20 |
| ملاحظة لحام أنابيب هذه الصنفات لا يتطلب تقنيات خاصة ولكن يجب توخي الحذر وينبغي إجراء اللحام وفقا الإرشادات المقدمة في المعيار البريطاني المناسب لللحام،على سبيل المثال BS 5135. aإذا استخدمت الفولاذ المزدوج أو نصف المقتول للصف 2، يمكن أن يكون محتوى الكربون ارتفعت إلى 0.19٪، وإذا استخدمت للدرجة 3، إلى 0.23٪ يمكن إضافتها إلى هذه الصفوف حسب اختيار المصنع. | ||||||||
| أبعاد الأنابيب الصلبة المطاوعة بالحر | ||||||
| بالخارج | التسمية HFW 2 و 3 | التسمية HFW 4 و 5 | ||||
| السماكة | السماكة | |||||
| ملم | ملم | ملم | ملم | ملم | ملم | ملم |
| 21.3 | 2.0 | 2.6 | 3.2 | 3.2 |
|
|
| 26.9 | 2.3 | 2.6 | 3.2 | 3.2 |
|
|
| 33.7 | 2.6 | 3.2 | 4.0 | 2.6 | 3.2 | 4.0 |
| 42.4 | 2.6 | 3.2 | 4.0 | 2.6 | 3.2 | 4.0 |
| 48.3 | 2.9 | 3.2 | 4.0 | 3.2 | 4.0 | 5.0 |
| 60.3 | 2.9 | 3.6 | 4.5 | 3.2 | 4.0 | 5.0 |
| 76.1 | 3.2 | 3.6 | 4.5 | 3.2 | 4.0 | 5.0 |
| 88.9 | 3.2 | 4.0 | 5.0 | 3.2 | 4.0 | 5.0 |
| 114.3 | 3.6 | 4.5 | 5.4 | 3.6 | 5.0 | 6.3 |
| 139.7 | 6.3 | 6.3 | ||||
| ملاحظة: بالنسبة لخصائص القسم بما في ذلك الكتلة لكل وحدة طول، انظر الملحق ب من BS 6323-1:1982 | ||||||
الاختبارات
اختبار التسطيح
اختبار الانحناء (أنبوب كامل)
| المسافة بين الألواح لاختبار التسطيح | |
| التعيين | المسافة بين الصفائح |
|
| % |
| HFW 2 | 75 |
| HFW 3 | 85 |
| HFW 4 | 85 |
| HFW 5 | 85 |
المنشورات المشار إليها:
BS 3602-1أنابيب من الفولاذ الصنوبر بدون خياطة لأغراض الضغط: فولاذ الكربون والمنغنيز الكربوني ذو خصائص درجة حرارة مرتفعة محددة
BS 3602-1الأنابيب التي يتم لحامها بالمقاومة الكهربائية بدون خيوط والأنابيب التي يتم لحامها بالحث
BS 3602-2أنابيب مغطاة بالقوس
BS 3603مواصفات الأنابيب والأنابيب الفولاذية لأغراض الضغط: الفولاذ الكربوني والسبائك ذو خصائص درجة حرارة منخفضة محددة
BS3604,مواصفات الأنابيب والأنابيب الصلبة لأغراض الضغط: فولاذ سبائك فيرريتيك مع خصائص درجة حرارة مرتفعة محددة.
BS3605أنابيب الفولاذ المقاوم للصدأ الأوستنيتية بدون خيوط وملحومة وأنابيب فولاذية لأغراض الضغط
BS4360مواصفات الفولاذ الهيكلي القابل لللحام
BS4848مقاطع الصلب الهيكلية المصنوعة من الصلب
BS4848-2،مقاطع مجوفة
BS5135لحام القوس المعدني من الفولاذ الكربوني والمنغنيزي الكربوني
BS6323مواصفات الأنابيب الفولاذية غير الملحومة والملحومة لأغراض السيارات والميكانيكية والهندسة العامة
BS6323-1الاحتياجات العامة
-
