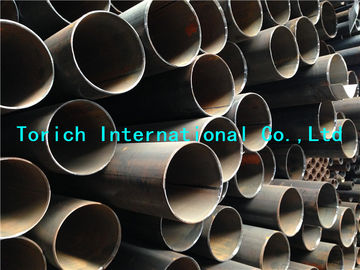

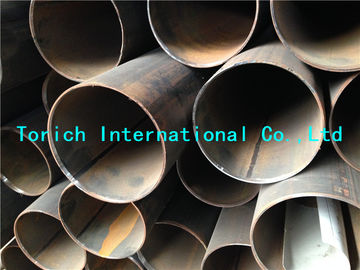

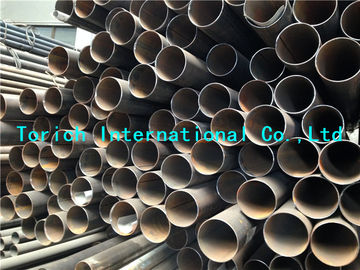

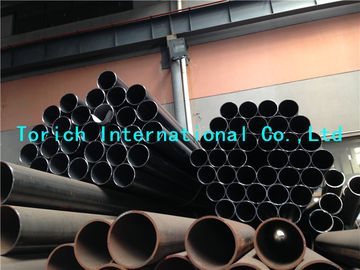

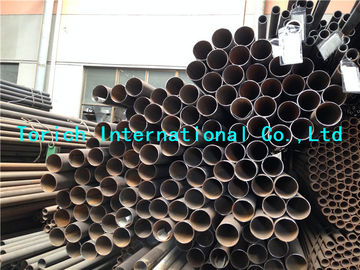

EN10219-2 غير - سبائك / شكلت الحبوب الجميلة فولاذ الباردة الملحومة أقسام الهيكلية الجوف
تفاصيل المنتج
أنابيب الصلب الملحومة
,لحام فولاذ أنبوب
EN10219-1 EN10219-2 المقاطع الهيكلية المجوفة الملحومة والمُشكَّلة على البارد من الفولاذ غير السبائكي والحبيبات الدقيقة
الجزء الأول: شروط التسليم الفنية
الجزء الثاني: التفاوتات والأبعاد وخصائص المقطع
عملية تصنيع المقطع المجوف الهيكلي:
يتم تصنيع المقاطع المجوفة الهيكلية عن طريق اللحام الكهربائي أو اللحام بالقوس المغمور دون معالجة حرارية لاحقة. لا يجب أن تتضمن المقاطع المجوفة المصنعة بعملية مستمرة اللحامات المستخدمة لربط أطوال الشريط قبل تشكيل المقطع المجوف، باستثناء المقاطع المجوفة الملحومة بالقوس المغمور الحلزوني (SAW)، حيث يُسمح بمثل هذه اللحامات عند اختبارها وفقًا لـ 9.4.3.0 EN10219-1، EN10291-2.
شروط التسليم:
يتم تسليم المقاطع المجوفة مشكلة على البارد دون معالجة حرارية لاحقة باستثناء اللحامات التي قد تكون في حالة اللحام أو المعالجة الحرارية
ملاحظة: بالنسبة للمقاطع المجوفة SAW التي يزيد قطرها الخارجي عن 508 مم، قد يكون من الضروري إجراء عملية تشكيل دافئ، والتي لا تؤثر على الخصائص الميكانيكية، من أجل تلبية متطلبات التسامح خارج الدائرية.
الملاءمة للجلفنة بالغمس الساخن:
المنتجات مناسبة للجلفنة بالغمس الساخن.
الجدول 1 التسامحات
| رمز | وحدة | تعريف |
| ب | مم | الطول الاسمي لجانب المقطع المجوف المربع.الطول الاسمي للجانب الأقصر للمقطع المجوف المستطيل |
| ج1/ج2 | مم | طول منطقة الزاوية لقطعة مجوفة مربعة أو مستطيلة الشكل |
| دماكس/دمين | مم | الحد الأقصى والأدنى للقطر الخارجي لقسم مجوف دائري مقاس في نفس المستوى |
| ح | مم | الطول الاسمي للجانب الأطول من المقطع المجوف المستطيل |
| م | كجم/م | الكتلة لكل وحدة طول |
| ت | مم | السمك الاسمي |
| ا | % | من استدارة |
| ت | مم | السمك الاسمي |
| الخامس | مم | مجموع الالتواء المقاس |
الجدول 2 التسامحات
| صفة مميزة | المقاطع المجوفة الدائرية | المقاطع المجوفة المربعة والمستطيلة | |
| الأبعاد الخارجية (د،ب،ح) | ±1% بحد أدنى ±0.5 مم وحد أقصى ±10 مم | طول الجانب (مم) | تسامح |
| ح،ب <100
100≤ح، ب≤200 ح، ب>200 | ±1% بحد أدنى ±0.5 مم ±0.8% ±0.6% | ||
| السمك(ت) | لـ D≤406.4 مم: ت≤5مم ±10% ت>5 مم ± 0.50 مم لـ D>406.4 مم: ±10% بحد أقصى 2 مم | ت≤5مم ±10% ت>5 مم ± 0.50 مم | |
| خارج الاستدارة(O) | 2% للمقاطع المجوفة التي لا تتجاوز نسبة القطر إلى السمك فيها 100① | —— | |
| التقعر/التحدب② | —— | الحد الأقصى 0.8% والحد الأدنى 0.5 مم | |
| مربع الضلع | —— | 90° ±1° | |
| ملف تعريف الزاوية الخارجية | —— | انظر الجدول 3 | |
| التواء(V) | —— | 2 مم بالإضافة إلى 0.5 مم/م طول | |
| استقامة | 0.20% من الطول الإجمالي | 0.15% من الطول الإجمالي | |
| الكتلة(م) | ±6% على الأطوال الفردية | ||
①عندما تتجاوز نسبة القطر إلى السمك 100، يجب الاتفاق على التسامح بشأن عدم الاستدارة.
②التسامح في التقوس والتقعر مستقل عن التسامح في الأبعاد الخارجية.
الجدول 3 ملف تعريف الزاوية الخارجية
| سماكة ت مم | ملف تعريف الزاوية الخارجية C1،C2،أو R1 مم |
| ت≤6 6＜T≤10 10＜ت | 1.6 طن إلى 2.4 طن 2.0T إلى 3.0T 2.4 طن إلى 3.6 طن |
لا يشترط أن تكون الأضلاع مماسة لأقواس الزاوية.
الجدول 4 التسامحات في الطول①
| نوع الطول | المدى بالملم | تسامح |
| طول عشوائي | من 4000 إلى 16000 مع نطاق 2000 لكل عنصر طلب | 10% من الأقسام الموردة قد تكون أقل من الحد الأدنى للنطاق المطلوب ولكن ليس أقل من 75% من الحد الأدنى للنطاق |
| الطول التقريبي | ≥4000 | ﹢50 مم 0 |
| الطول الدقيق | ＜6000 ≥6000 إلى ≤10000 >10000 | ﹢5 مم 0 ﹢15 مم 0 ﹢5 مم +1 مم/م 0 |
①يجب على المشتري أن يشير في الاستفسار والطلب إلى نوع الطول المطلوب ونطاق الطول أو الطول المطلوب.
الجدول 5 التفاوتات في ارتفاع خرز اللحام الداخلي والخارجي للمقاطع المجوفة الملحومة بالقوس المغمور
| السمك(ت) | أقصى ارتفاع لخرز اللحام (مم) |
| ≤14.2 >14.2 | 3.5 4.8 |
أشكال المنتجات:
CFCHS = مقطع دائري مجوف مشكل على البارد
CFRHS = مقطع مجوف مربع أو مستطيل مشكل على البارد
الخصائص:
- التسامحات في الأبعاد والأشكال
- الاستطالة
- قوة الشد
- قوة الخضوع
- قوة التأثير
- قابلية اللحام (التركيب الكيميائي)
المراجع المعيارية:
EN287-1، اختبار تأهيل اللحامين - اللحام بالصهر - الجزء 1: الفولاذ
EN10020-1، المواد المعدنية - اختبار الشد - الجزء 1: طريقة الاختبار في درجة حرارة الغرفة
EN10020:2000، تعريف وتصنيف درجات الفولاذ
EN10021:1983، متطلبات التسليم الفنية العامة لمنتجات الصلب والحديد
EN10027-1، أنظمة تسمية الفولاذ - الجزء 1: أسماء الفولاذ
EN10027-2، أنظمة التعيين للصلب - الجزء 2: الأنظمة الرقمية
EN10045-1، المواد المعدنية - اختبار تأثير شاربي - الجزء 1: طريقة الاختبار
EN10052:1993، مفردات مصطلحات المعالجة الحرارية للمنتجات الحديدية
EN10168، منتجات الصلب - وثائق التفتيش - قائمة المعلومات والوصف
EN10204، المنتجات المعدنية - أنواع التفتيش والوصف
EN10219-2:2006، المقاطع الهيكلية المجوفة الملحومة على البارد من الفولاذ غير السبائكي والحبيبات الدقيقة - الجزء 2: التفاوتات والأبعاد وخصائص المقطع
EN10246-3، الاختبار غير المدمر لأنابيب الصلب - الجزء 3: اختبار التيار الدوامي التلقائي لأنابيب الصلب الملحومة وغير الملحومة (باستثناء الأنابيب الملحومة بالقوس المغمور) للكشف عن العيوب.
EN10246-5، الاختبار غير المدمر لأنابيب الصلب - الجزء 5: اختبار المحول المغناطيسي المحيطي الكامل التلقائي/تسرب التدفق لأنابيب الصلب الحديدية المغناطيسية الملحومة (باستثناء اللحام القوسي المغمور) للكشف عن العيوب الطولية
EN10246-8، الاختبار غير المدمر لأنابيب الصلب - الجزء 8: الاختبار بالموجات فوق الصوتية التلقائية لخط اللحام لأنابيب الصلب الملحومة كهربائيًا للكشف عن العيوب الطولية
EN10246-9، الاختبار غير المدمر لأنابيب الصلب - الجزء 9: الاختبار بالموجات فوق الصوتية التلقائية لخط اللحام لأنابيب الصلب الملحومة بالقوس المغمور للكشف عن العيوب الطولية و/أو العرضية
EN10246-10، الاختبار غير المدمر لأنابيب الصلب - الجزء 10: الاختبار بالأشعة السينية لخط اللحام لأنابيب الصلب الملحومة بالقوس الانصهاري التلقائي للكشف عن العيوب
EN1056، الاختبار غير المدمر لأنابيب الصلب - مؤهلات وكفاءة موظفي الاختبار غير المدمر من المستوى 1 و2
CR 10261، نشرة معلومات ECISS رقم 11 - الحديد والصلب - مراجعة الطرق المتاحة للتحليل الكيميائي
EN10266:2003، الأنابيب الفولاذية والتجهيزات والمقاطع المجوفة الهيكلية الفولاذية - الرموز وتعريفات المصطلحات المستخدمة في معايير المنتج
EN ISO 377، الفولاذ ومنتجات الفولاذ - تحديد موقع وتجهيز القطع غير الملحومة وقطع الاختبار للاختبار الميكانيكي (ISO 377: 1997)
EN ISO 643، الفولاذ - التحديد المجهري لحجم الحبيبات الظاهري (ISO 643:2003)
EN ISO 2566-1، الفولاذ - تحويل صمامات الاستطالة - الجزء 1: الفولاذ الكربوني والفولاذ منخفض السبائك ( ISO 2566-1:1984 )
EN ISO 9001:2000، أنظمة إدارة الجودة - المتطلبات ( ISO9001:2000)
EN ISO 14284، الفولاذ والحديد - أخذ العينات وإعدادها لتحديد التركيب الكيميائي (ISO 14284:1996)
EN ISO 15607، مواصفات ومؤهلات إجراءات اللحام للمواد المعدنية - القواعد العامة (ISO15607:2003)
EN ISO 15609-1، مواصفات ومؤهلات إجراءات اللحام للمواد المعدنية - مواصفات إجراءات اللحام - الجزء 1: اللحام بالقوس الكهربائي (ISO 15609-1:2004)
EN ISO 15614-1، مواصفات ومؤهلات إجراءات اللحام للمواد المعدنية - اختبار إجراءات اللحام - الجزء 1: اللحام بالقوس والغاز للصلب واللحام بالقوس للنيكل وسبائك النيكل (ISO 15614-1: 2004)
-
