| الاسم التجاري: | TORICH |
| رقم الطراز: | EN10305-2 |
| الـ MOQ: | 5 أطنان |
| السعر: | 600-1200USD/TON |
| القدرة على التوريد: | 60000tons سنوياً |

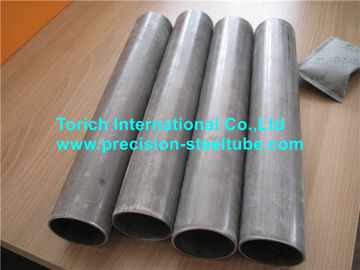

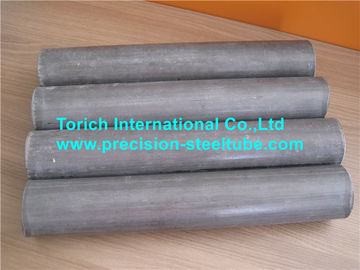

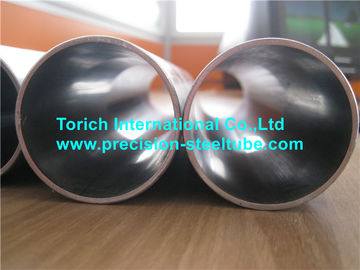

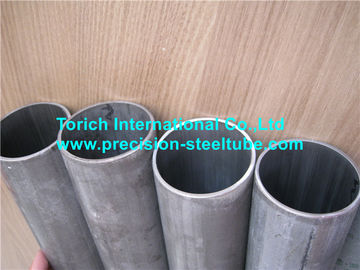

EN10305-2 أنابيب الفولاذ المطاطية مع الأنابيب الفولاذية المشددة بالبرد الدقيقة للتطبيقات الميكانيكية / السيارات
EN10305-2 أنابيب الفولاذ المشددة بالبرد
التطبيقات:لصناعة السيارات/للاستخدام في الآلات/أنابيب أسطوانات الزيت/محاصي الصدمات للدراجات الناريةالأسطوانة الداخلية/ الأسطوانات التلسكوبية
تفاصيل سريعة:
نطاق الحجم:مبالغ زائدة: 6-350 ملم WT: 1-35 ملم L: ماكس 12000 ملم
الصف الحديدي:E195، E237، E275، E355
الوصف:
ERW + DOM
يتم تصنيع الأنابيب من الأنابيب المسبقة التي يتم لحامها بالكهرباء عن طريق السحب البارد أو غيرها من العمليات المناسبة.
لا تشمل الأنابيب الحوائط المستخدمة لربط أطوال الشرائط المطاطية المسطحة قبل تشكيل الأنابيب السابقة
الوصف:
أنابيب ميكانيكية مصنوعة من الصلب المطاط الساخن أو البارد.
تغطي أنابيب من الفولاذ منخفض الكربون المطاوئة بالمقاومة الكهربائية للاستخدام كأنابيب ميكانيكية
الميزة:
مركزية جيدة، سعر أفضل من السماح.
درجة الصلب والتركيبات الكيميائية
| الصف الحديدي | ج | نعم | م | (ب) | S | |
| اسم الصلب | عدد الفولاذ | أقصى | أقصى | أقصى | أقصى | أقصى |
| E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 |
| E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 |
| E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 |
| E355 | 1.0580 | 0.22 | 0.35 | 1.60 | 0.025 | 0.025 |
| الخصائص الميكانيكية عند درجة حرارة الغرفة | |||||||||||||
| الصف الحديدي | الحد الأدنى للقيم لشرط التسليم a b | ||||||||||||
| اسم الصلب | (+Cc) | (+LCc) | (+SR) | (+إعلان) | (+N) | ||||||||
| Rm ام بي اي | % | Rm ام بي اي | % | Rm ام بي اي | العليا ام بي اي | % | Rm ام بي اي | % | Rm ام بي اي | -حسناً ام بي اي | % | ||
| E155 | 1.0033 | 400 | 6 | 350 | 10 | 350 | 245 | 18 | 260 | 28 | 270-410 | 155 | 28 |
| E195 | 1.0034 | 420 | 6 | 370 | 10 | 370 | 260 | 18 | 290 | 28 | 300-440 | 195 | 28 |
| E235 | 1.0308 | 490 | 6 | 440 | 10 | 440 | 325 | 14 | 315 | 25 | 340-480 | 235 | 25 |
| E275 | 1.0225 | 560 | 5 | 510 | 8 | 510 | 375 | 12 | 390 | 21 | 410-550 | 275 | 21 |
| E355 | 1.0580 | 640 | 4 | 590 | 6 | 590 | 435 | 10 | 450 | 22 | 490-630 | 355 | 22 |
aRm: قوة الشد؛ ReH: قوة الانسحاب العلوية؛ A: التمدد بعد الكسر
b 1Mpa=1N/mm2
c اعتمادا على درجة العمل البارد في مرور التشطيب قد تكون قوة الانسحاب تقريبا عالية مثل قوة السحب.
لأغراض الحسابات ، يوصى بهذه العلاقات:
لشرط التسليم +C: ReH ≥0.8 Rm
لشرط التسليم +LC: ReH ≥0.7 Rm
d لأغراض الحساب يوصى بالعلاقة التالية:ReH≥0.5Rm
e بالنسبة للأنبوبات التي يبلغ قطرها الخارجي ≤30 ملم وسمك جدارها ≤3 ملم ، فإن الحد الأدنى لقيم ReH أقل بـ 10Mpa من القيم الواردة في هذا الجدول
ملاحظة: تصنيف الفولاذ الخاص متاح أيضا، وفقا لطلب العميل.
التطبيقات:
صناعة السيارات/للاستخدام في الآلات/أنابيب أسطوانات الزيت/محاصي الصدمات للدراجات النارية
الأسطوانة الداخلية/ الأسطوانات التلسكوبية
الميزة التنافسية:
مصدر جيد للمواد الخام من باو ستيل
وقت التسليم السريع وفقاً لـ PO والاتفاق
إنتاج بالضبط وفقا للمعايير ومتطلبات العملاء.
فريق التصدير ذو الخبرة لخدمة العملاء، رد سريع في غضون 24 ساعة.
موقع الإنتاج:
أساليب الاختبار:
اختبار السحب
اختبار التسطيح
اختبار التوسع في الانجراف
فحص الأبعاد
قياس الخام
الفحص البصري
الاختبار غير المدمر
اختبار عدم الكمال الطولي
- اختبار التيار الدوامي - EN10246-3، المستوى E3
- اختبار بالموجات فوق الصوتية - EN10246-7، المستوى U3
b. ضيق التسرب
- يجب إجراء اختبار غير مدمر للتحقق من صمود التسرب وفقًا لمعيار EN10246-1
EN10305 يتكون من الأجزاء التالية تحت العنوان العام " أنابيب الفولاذ لتطبيقات الدقة - الشروط التقنية للتسليم "
الجزء 1: أنابيب سحب باردة بلا خيوط
الجزء الثاني: أنابيب مقبلة باردة
الجزء الثالث: أنابيب ذات الحجم البارد
الجزء الرابع: أنابيب سحب باردة بلا خيوط لأنظمة الطاقة الهيدروليكية والهوائية
الجزء الخامس: أنابيب مربعة ومستطيلة مصفحة وباردة الحجم
الجزء 6: الأنابيب المشددة بالبرد المطاومة لأنظمة الطاقة الهيدروليكية والنوماتيكية
المراجع التشريعية:
EN10002-1، المواد المعدنية - اختبار السحب - الجزء 1: طريقة الاختبار عند درجة حرارة البيئة
EN10020، تعريف وتصنيف فئات الصلب
EN10021، المتطلبات التقنية العامة للتسليم لمنتجات الصلب والحديد
EN10027-1 - أنظمة تسمية الصلب - الجزء الأول: أسماء الصلب، الرموز الرئيسية
EN10027-2، أنظمة تسمية الفولاذ - الجزء 2: الأنظمة العددية
EN10052، مصطلحات المعالجة الحرارية للمنتجات الحديدية.
EN10204 - المنتجات المعدنية - أنواع وثائق التفتيش
EN10233 المواد المعدنية - الأنابيب - اختبار التسطيح
EN10234 ، المواد المعدنية - الأنابيب - اختبار التوسع في الانجراف
EN10246-1، الاختبار غير المدمر لأنبوبات الصلب - الجزء 1:الاختبار الكهرومغناطيسي التلقائي للأنبوبات الفولاذية المغناطيسية الحديدية غير الملحومة أو غير الملحومة (باستثناء الأنبوبات التي يتم لحومها بالقوس الغارق) للتحقق من ضيق التسرب الهيدروليكي
EN10246-3، الاختبار غير المدمر لأنبوبات الصلب - الجزء 3: الاختبار التلقائي لتيار الدوران لأنبوبات الصلب غير الملحومة والملحومة (باستثناء الأنبوبات المطاطية الغارقة) للكشف عن العيوب
EN10246-5،الاختبار غير المدمر لأنبوبات الصلب - الجزء الخامس:اختبار التسرب التلقائي الكامل للمعدات المغناطيسية الطرفية / تدفق الأنابيب الفولاذية المغناطيسية الحديدية بدون خيوط وملحومة (باستثناء الأنابيب الملحومة بالقوس الغارقة) للكشف عن العيوب الطولية
EN10246-7، الاختبار غير المدمر لأنبوبات الصلب - مؤهلات وكفاءة موظفي الاختبار غير المدمر من المستويين 1 و 2.
معيار EN ISO 377 ، الصلب ومنتجات الصلب - موقع وإعداد العينات وقطع الاختبار للاختبار الميكانيكي (ISO 377:1997)
EN ISO 2566-1، الصلب - تحويل قيم التمدد - الجزء 1: الفولاذ الكربوني والفولاذ ذات السبائك المنخفضة (EN102566-1:1984)
EN 10168 - منتجات الحديد والصلب - وثائق التفتيش - معلومات وصف القائمة
ENV10220, أنابيب الفولاذ غير الملحومة والملحومة - الأبعاد والكتلات لكل وحدة طول
EN10266 أنابيب الفولاذ والإصلاحات والمقاطع الجوفية الهيكلية - التعاريف والرموز المستخدمة في معايير المنتجات
EN ISO 4287، مواصفات المنتجات الهندسية (GPS) - نسيج السطح: طريقة الملف - المصطلحات والتعريف وبارامترات نسيج السطح (ISO 4287:1997)
