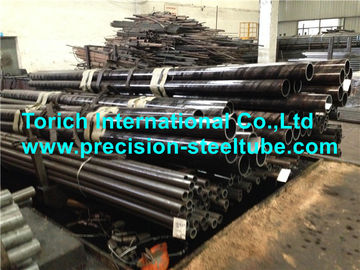

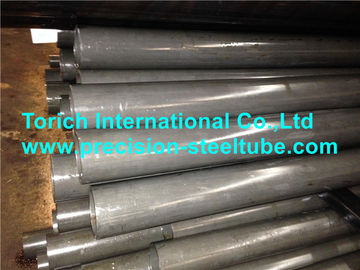

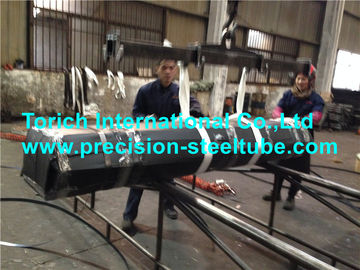

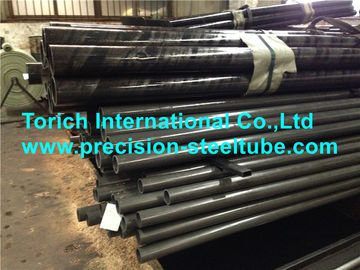

أنبوب EN10216-3 الصلب غير الملحومة لأغراض الضغط الفني شروط تسليم
تفاصيل المنتج
دقة صلب الذى لا يصدأ أنبوب,ملحوم كربون فولاذ أنبوب
,seamless carbon steel tube
EN10216-3 الأنابيب الفولاذية السامة لأغراض الضغط
الفولاذ يُقتل بالكامل ويتم تصنيعه إلى حبوب دقيقة.
يتم تصنيع الأنابيب من خلال عملية سلسة
الخيار 1: يجب أن يتم إتمام الأنابيب الباردة قبل المعالجة الحرارية
تشكيل حالة التشغيل والتسليم
| عملية تشكيل | حالة المعالجة الحرارية | رمز حالة التسليم |
| منتهية ساخنة | تم تطبيعه | +N |
| منتهية ساخنة | مطفأة ومتصلبة | +QT |
| انتهاء ساخن + انتهاء بارد | تم تطبيعه | +N |
| انتهاء ساخن + انتهاء بارد | مطفأة ومتصلبة | +QT |
التكوين الكيميائي
| الصف الصلب الصف الصلب | ج | نعم | م | (ب) | S | سي سي | (مو) | نـي | ال | كيو | ن | Nb | (تاي) | V | Nb+Ti+V | |
| اسم الصلب | عدد الفولاذ | أقصى | أقصى | أقصى | أقصى | أقصى | أقصى | أقصى | دقيقة | أقصى | أقصى | أقصى | أقصى | أقصى | أقصى | |
| P275NL1 | 1.0488 | 0.16 | 0.40 | 0.50-150 | 0.025 | 0.020 | 0.30 | 0.08 | 0.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.05 | 0.05 |
| P275NL2 | 1.1104 | 0.20 | 0.40 | 0.50-150 | 0.025 | 0.015 | 0.30 | 0.08 | 0.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.05 | 0.05 |
| P355N P355NH | 1.0562 1.0565 | 0.18 | 0.50 | 0.90-1.70 | 0.025 | 0.020 | 0.30 | 0.08 | 0.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.10 | 0.12 |
| P355NL1 P355NL2 | 1.1106 1.0566 | 0.20 | 0.50 | 0.90-1.70 | 0.025 | 0.015 | 0.30 | 0.08 | 0.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.10 | 0.12 |
| P460N P460NH P460NL1 | 1.8905 1.8935 1.8915 | 0.20 | 0.60 | 1.00-170 | 0.025 | 0.020 | 0.30 | 0.10 | 0.80 | 0.020 | 0.70 | 0.020 | 0.05 | 0.040 | 0.20 | 0.22 |
| P460NL2 | 1.8918 | 0.20 | 0.60 | 1.00-170 | 0.025 | 0.015 | 0.30 | 0.10 | 0.80 | 0.020 | 0.70 | 0.020 | 0.05 | 0.040 | 0.20 | 0.22 |
| P620Q P620QH | 1.8876 1.8877 | 0.20 | 0.60 | 1.00-170 | 0.025 | 0.020 | 0.30 | 0.10 | 0.80 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.20 | 0.22 |
| P620QL | 1.8890 | 0.20 | 0.80 | 1.00-170 | 0.025 | 0.015 | 0.30 | 0.10 | 0.80 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.20 | 0.22 |
| P690Q P690QH P690QL1 | 1.8879 1.8880 1.8881 | 0.20 | 0.80 | 1.20-170 | 0.025 | 0.015 | 0.30 | 0.70 | 2.50 | 0.020 | 0.30 | 0.020 | 0.05 | 0.040 | 0.12 | - |
| P690QL2 | 1.8888 | 0.20 | 0.80 | 1.20-170 | 0.020 | 0.010 | 1.50 | 0.70 | 2.50 | 0.020 | 0.30 | 0.015 | 0.06 | 0.05 | 0.12 | - |
الخصائص الميكانيكية عند درجة حرارة الغرفة:
| Sالدرجة | المعالجة الحرارية - الحالة -الوضع | القوة العليا للنمو أو قوة الدليل Reh أو Rp0.2 دقيقة لسمك الجدار T في ملم Mpa | قوة الشد Rm ل سمك الحائط T في الملم | الطول A min | |||||||||||
| ≤12 | >12 إلى ≤20 | >20 إلى ≤40 | >40 إلى ≤50 | >50 إلى ≤65 | > 65 إلى ≤ 80 | >80 إلى ≤100 | ≤20 | >20 إلى ≤40 | >40 إلى ≤65 | > 65 إلى ≤100 | أنا | t | |||
| اسم الصلب | عدد الفولاذ | +N | |||||||||||||
| P275NL1 P275NL2 | 1.0488 1.1104 | +N | 275 | 265 | 255 | 245 | 235 | 390-530 | 390-510 | 360-480 | 24 | 22 | |||
| P355N P355NH | 1.0562 1.0565 | +N | 355 | 345 | 335 | 325 | 315 | 305 | 490-650 | 490-630 | 450-590 | 22 | 20 | ||
| P355NL1 P355NL2 | 1.0566 1.1106 | +N | 355 | 345 | 335 | 325 | 315 | 305 | 490-650 | 490-630 | 450-590 | 22 | 20 | ||
| P460N P460NH P460NL1 P460NL2 | 1.8905 1.8935 1.8915 1.8918 | +N | 360 | 350 | 440 | 425 | 410 | 400 | 390 | 560-730 | 490-690 | 19 | 17 | ||
| P620Q P620QH P620QL | 1.8876 1.8877 | +QT | 620 | 580 | 540 | - | - | 740-930 | 690-860 | 630-800 | - | 16 | 14 | ||
| P690Q P690QH P690QL1 | 1.8879 1.8880 1.8881 | +QT | 690 | 650 | 615 | 540 | 500 | 770-960 | 720-900 | 670-850 | 620-800 | 16 | 14 | ||
| P690QL2 | 1.8888 | +QT | 690 | 690 | 650 | 580 | 540 | 770-960 | 700-880 | 680-860 | 16 | 14 | |||
التسامحات على OD و WT:
| القطر الخارجي D mm
| التسامح مع (د) | المسامح على T لنسبة T/D | |||
| ≤0.025 | >0.025≤0.050 | >0.050≤0.10 | >0.10 | ||
| D ≤219.1 | ± 1٪ أو ± 0.5 ملم أيهما أكبر | ±12.5 أو ±0.4mm أيهما أكبر | |||
| D > 219.1 | ± 20% | ± 15% | ± 12.5٪ | ± 10% | |
عدد الأنابيب لكل وحدة اختبار
| القطر الخارجي D ((mm) | الحد الأقصى لعدد الأنابيب لكل وحدة اختبار |
| D≤114.3 | 200 |
| 114.3 | 100 |
| D> 323.9 | 50 |
التسامحات على الطول الدقيق
| الطول L | التسامح على الطول الدقيق |
| 2000 | +10 0 |
| 6000 | +15 0 |
| L>12000 | +بالموافقة 0 |
المراجع القياسية:
EN10002-1، المواد المعدنية - اختبار الشد - الجزء 1: طريقة الاختبار ((بدرجة حرارة البيئة).
EN10002-5, مواد معدنية- اختبار الشد- الجزء 5: طريقة الاختبار ((في درجة حرارة مرتفعة).
EN10020 تعريفات وتصنيف فولاذ
EN10021، المتطلبات التقنية العامة للتسليم لمنتجات الصلب والحديد.
EN10045-1، مواد معدنية-اختبار تأثير تشاربي-الجزء 1: طريقة الاختبار
EN10052، مصطلحات المعالجة الحرارية للمنتجات الحديدية.
EN 10204 - المنتجات المعدنية - أنواع وثائق التفتيش
EN10027-1، أنظمة تسمية الفولاذ - الجزء 1: أسماء الفولاذ، الرموز الرئيسية.
EN10027-2 - أنظمة تسمية الفولاذ - الجزء 2: الأنظمة العددية.
EN10220، أنابيب الفولاذ غير الملحومة والملحومة - الأبعاد والكتل لكل وحدة طول
EN10233 المواد المعدنية - الأنابيب - اختبار التسطيح
EN10234 ، المواد المعدنية - الأنابيب - اختبار التوسع في الانجراف
EN10236 المواد المعدنية - الأنابيب - اختبار توسع الحلقة.
EN10237 المواد المعدنية - الأنابيب - اختبار سحب الحلقة
EN10246-1، الاختبار غير المدمر لأنبوبات الصلب الجزء 1: الاختبار الكهرومغناطيسي التلقائي
أنابيب فولاذية مغناطيسية حديدية بدون خيوط وملحومة (باستثناء أنابيب الحديدية المحمومة بالقوس الغارق)
التحقق من الصمود الهيدروليكي
EN10246-5، اختبار غير مدمر لأنبوبات الصلب - الجزء 5: مغناطيسية محيطية كاملة تلقائية
اختبار تسرب المحول / تدفق من غير ملحومة وملحومة (باستثناء اللحام بالقوس الغارق)
أنابيب الفولاذ المغناطيسية الحديدية للكشف عن العيوب الطولية.
EN10246-6، الاختبار غير المدمر لأنبوبات الصلب - الجزء 6: الاختبار بالموجات فوق الصوتية الكاملة التلقائية
من أنابيب الفولاذ السلس للكشف عن العيوب العرضية
EN10246-7، التقييم غير المدمر لأنبوبات الصلب - الجزء 7: التقييم التلقائي بالموجات فوق الصوتية المحيطية الكاملة
أنابيب فولاذية بلا خيوط للكشف عن العيوب الطولية
-
