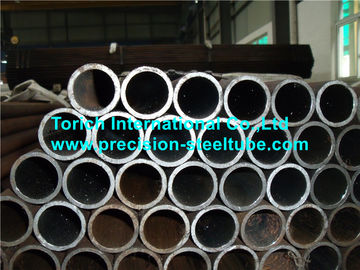

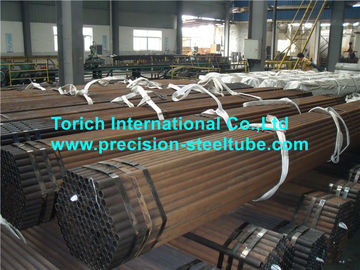

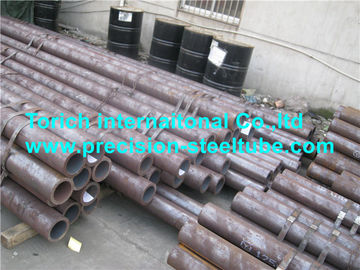

DIN EN 10210-1 أنبوب فولاذي إنشائي / كربون فولاذي أنبوب نهائي غير ملحوم
تفاصيل المنتج
الهيكلي أنابيب الصلب,الفولاذ الهيكلي أنابيب مربعة
,structural steel square tubing
DIN EN 10210-1 أقسام جوفاء هيكلية مجوفة من الفولاذ غير الحبيبي والفولاذ
DIN EN 10210-1
الانتهاء الساخنة أقسام جوفاء الهيكلية من غير السبائك والفولاذ غرامة الحبوب
الجزء 1: شروط التسليم الفني
الجزء 2: التسامح والأبعاد والخصائص المقطعية
تشكيل بارد:
تتم العملية في درجة الحرارة المحيطة
عملية تصنيع الجزء المجوف الهيكلي:
يتم تصنيع المقاطع المجوفة الهيكلية من خلال سلس أو عن طريق اللحام.
المقاطع الملحومة المصنعة بواسطة عملية مستمرة.
يتم توفير المقاطع المجوفة الكهربائية الملحومة دون تشذيب حبة اللحام الداخلية.
شروط التسليم:
الصفات JR ، J0 ، J2 و K2 - انتهى الساخن
الصفات N و NL - تطبيع. (تدحرجت طبيعيا)
- لتسريع التبريد + DC
- للتبريد والتخفيف + كيو تي
حالة السطح:
تحتوي الأقسام المجوفة على سطح أملس يتوافق مع طريقة التصنيع المستخدمة ؛ يسمح بالمطبات أو التجاويف أو الأخاديد الطولية الضحلة الناتجة عن عملية التصنيع بشرط أن يكون سمكها في حدود التسامح.
النهاية: قطع مربع
جدول 1 الانحرافات المسموح بها لتحليل المنتج من الحدود المحددة للتحليل المصبوب المحدد
جزء | أقصى محتوى مسموح به في تحليل الإرسال | الانحراف المسموح به لتحليل المنتج من الحدود المحددة لتحليل الزهر |
ج أ | ≤0.20 | +0.02 |
> 0.20 | +0.03 | |
سي | ≤0.60 | +0.05 |
مليون | غير سبيكة ≤1.60 | +0.10 |
غرامة الحبوب ≤1.70 | -0.05 +0.10 | |
P | غير سبيكة ≤0.040 | +0.010 |
غرامة الحبوب ≤0.035 | +0.005 | |
S | غير سبيكة ≤0.040 | +0.010 |
غرامة الحبوب ≤0.030 | +0.005 | |
ملحوظة | ≤0.060 | +0.010 |
الخامس | ≤0.20 | +0.02 |
منظمة الشفافية الدولية | ≤0.03 | +0.01 |
كر | ≤0.30 | +0.05 |
ني | ≤0.80 | +0.05 |
مو | ≤0.10 | +0.03 |
النحاس | ≤0.35 | +0.04 |
0.35 <Cu≤0.70 | +0.07 | |
N | ≤0.025 | +0.002 |
AItotal | ≥0.020 | -0.005 |
a ل S235JRH في سمك ≤16mm ، الانحراف المسموح به = 0.04٪ C ، ولسمك ＞ 16mm و ≤40mm الانحراف المسموح به = 0.05٪ C | ||
المراجع المعيارية :
EN 287-1 ، اختبار تأهيل عمال اللحام - اللحام بالصهر - الجزء الأول: الفولاذ
EN 10002-1 ، المواد المعدنية - اختبار الشد - الجزء 1: طريقة الاختبار في درجة الحرارة المحيطة
EN 10020: 2000 ، تعريف وتصنيف درجات الفولاذ
EN 10021: 1993 ، متطلبات التسليم الفنية العامة لمنتجات الحديد والصلب
EN 10027-1 ، نظم تعيين الصلب - الجزء 1: أسماء الصلب
EN 10027-2 ، نظم تعيين الصلب - الجزء 1: النظام العددي
EN10045-1 ، المواد المعدنية - اختبار تأثير Charpy - الجزء 1: طريقة الاختبار
EN10052 ، مفردات مصطلحات المعالجة الحرارية للمنتجات الحديدية.
ببليوغرافيا،
DIN EN 10025-2، المنتجات المدرفلة على الساخن من الصلب الإنشائي - الجزء 2: شروط التسليم الفني
للصلب غير الميكانيكي المعدني
DIN EN 10025-3، المنتجات المدرفلة على الساخن من صلب البناء - الجزء 3: شروط التسليم الفنية
لتطبيع / تطبيع لفة الفولاذ المدبوغة هيكل فولاذي قابل للحام
DIN EN 10210-2 ، قطاعات من الصلب المجلفن المجلفن على الساخن من غير السبائك والصلب الناعم -
الجزء 2: التسامح والأبعاد والخصائص المقطعية
DIN EN 10219-1 ، المقاطع المجوفة الهيكلية الملحومة على البارد من غير الخلائط والحبيبات الدقيقة
الفولاذ - الجزء 1: شروط التسليم الفنية
DIN EN 10219-2 ، المقاطع المجوفة الهيكلية الملحومة على البارد من غير الخلائط والحبيبات الدقيقة
الفولاذ - الجزء 2: التفاوتات والخصائص الأبعاد والفئوية
الطبعة السابقة:
DIN EN 10210: 1994-09
DIN EN 17120: 1984-06
DIN EN 17121: 1984-06
DIN EN 17123: 1986-05
DIN EN 17124: 1986-05
DIN EN 17125: 1986-05
-
