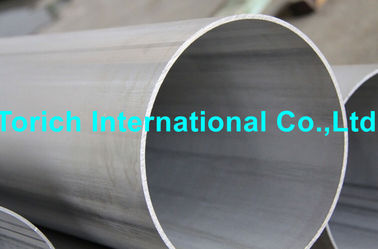

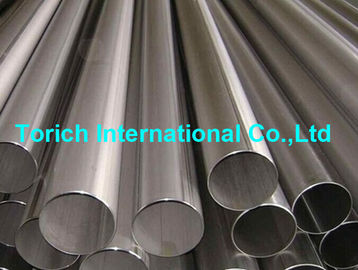

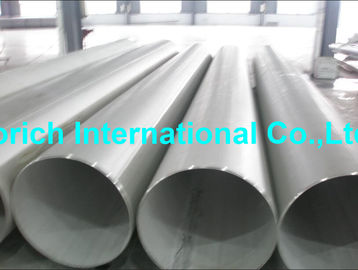

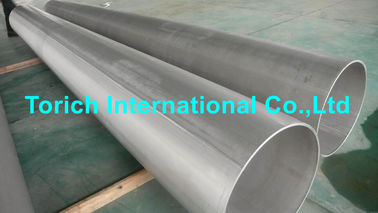

ضغط أغراض EN10217-7 غير القابل للصدأ أنابيب الصلب مع التلقائي لحام القوس
تفاصيل المنتج
أنابيب الصلب الملحومة
,لحام فولاذ أنبوب
أهداف الضغط EN10217-7 أنابيب الفولاذ المقاوم للصدأ مع لحام القوس التلقائي
EN10217-7 أنابيب الصلب المطاوئة لأغراض الضغط - الشروط التقنية للتسليم -
الجزء 7: أنابيب الفولاذ المقاوم للصدأ
تصنيع:
يتم تصنيع الأنابيب من ألواح أو أوراق أو أشرطة مطاطية ساخنة أو باردة وفقًا لمعيار EN10028-1،
القوس الطولي أو الليزر المطاوئ بالاندماج عبر الحواف المجاورة
عملية التصنيع
- لحام قوس آلي
- لحام بالليزر
التركيب الكيميائي للصلب الأوستنيتي:
| الصف الحديدي | ج أقصى | نعم أقصى | م أقصى | (ب) أقصى | S أقصى | ن | سي سي | كيو | (مو) | نـي | غيرها | |
| اسم الفولاذ | رقم الفولاذ | |||||||||||
| X2CrNi18-9 | 1.4307 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | ≤0.10 | 17.5-195 | - | - | 8.0 إلى 15.0 | - |
| X2CrNi19-11 | 1.4306 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | ≤0.10 | 18.0-20.0 | - | - | 10.0 إلى 120 | - |
| X2CrNiN18-10 | 1.4311 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | 0.12-0.22 | 17.5-195 | - | - | 8.5 إلى 115 | - |
| X5CrNi18-10 | 1.4301 | 0.070 | 1.00 | 2.00 | 0.045 | 0.015 | ≤0.10 | 17.5-195 | - | - | 8.0 إلى105 | - |
| X6CrNiTi18-10 | 1.4541 | 0.080 | 1.00 | 2.00 | 0.045 | 0.015 | - | 17.0-195 | - | - | 9.0 إلى 120 | (تاي5xCto0)70 |
| X6CrNiNb18-10 | 1.4550 | 0.080 | 1.00 | 2.00 | 0.045 | 0.015 | - | 17.0-195 | - | - | 9.0 إلى 120 | Nb10xCto1.00 |
| X2CrNiMo17-12-2 | 1.4404 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | ≤0.10 | 16.5-185 | - | 2.00 إلى 250 | 10.0 إلى130 | - |
| X5CrNiMo17-12-2 | 1.4401 | 0.070 | 1.00 | 2.00 | 0.045 | 0.015 | ≤0.10 | 16.5-185 | - | 2.00 إلى 250 | 10.0 إلى130 | - |
| X6CrNiMoTi17-12-2 | 1.4571 | 0.080 | 1.00 | 2.00 | 0.045 | 0.015 | - | 16.5-185 | - | 2.00 إلى 250 | 10.5 إلى135 | (تاي5xCto0)70 |
| X2CrNiMo17-12-3 | 1.4432 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | ≤0.10 | 16.5-185 | - | 2.50 إلى 30 | 10.5 إلى130 | |
| X2CrNiMoN17-13-3 | 1.4429 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | 0.12-0.22 | 16.5-185 | - | 2.50 إلى 30 | 11.0 إلى140 | - |
| X3CrNiMo17-13-3 | 1.4436 | 0.050 | 1.00 | 2.00 | 0.045 | 0.015 | ≤0.10 | 16.5-185 | - | 2.50 إلى 30 | 10.5 إلى130 | - |
| X2CrNiMo18-14-3 | 1.4435 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | ≤0.10 | 17.0-190 | - | 2.50 إلى 30 | 12.5 إلى 150 | - |
| X2CrNiMoN17-13-5 | 1.4439 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | 0.12-0.22 | 16.5-185 | - | 4.0 إلى 50 | 12.5 إلى 145 | - |
| X2CrNiMo18-15-4 | 1.4438 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | ≤0.10 | 17.5-195 | - | 3.0-40 | 13.0 إلى160 | - |
| X1NiCrMoCu31-27-4 | 1.4563 | 0.020 | 0.70 | 2.00 | 0.030 | 0.010 | ≤0.10 | 26.0-28.0 | 0.70-150 | 3.0-40 | 30.0 إلى 320 | - |
| X1NiCrMoCu25-20-5 | 1.4539 | 0.020 | 0.70 | 2.00 | 0.030 | 0.010 | ≤0.15 | 19.0-21.0 | 1.20-200 | 4.0-50 | 24.0 إلى 260 | - |
| X1CrNiMoCuN20-18-7 | 1.4547 | 0.030 | 0.70 | 1.00 | 0.030 | 0.010 | 0.18-0.25 | 19.5-20.5 | 0.50-100 | 6.0-70 | 17.5 إلى 185 | - |
| X1NiCrMoCuN25-20-7 | 1.4529 | 0.030 | 0.50 | 1.00 | 0.030 | 0.010 | 0.15-0.25 | 19.0-21.0 | 0.50-150 | 6.0-70 | 24.0 إلى 260 | - |
التركيب الكيميائي للصلب الأوستنيتي:
| الصف الحديدي | ج أقصى | نعم أقصى | م أقصى | (ب) أقصى | S أقصى | ن | سي سي | كيو | (مو) | نـي | غيرها | |
| اسم الفولاذ | رقم الفولاذ | |||||||||||
| X2CrNiMoN22-5-3 | 1.4462 | 0.030 | 1.00 | 2.00 | 0.035 | 0.015 | 0.10-0.22 | 21.0-23.0 | - | 2.50-35 | 4.5-65 | - |
| XCrNiN23-4 | 1.4362 | 0.030 | 1.00 | 2.00 | 0.035 | 0.015 | 0.05-0.20 | 22.0-24.0 | 0.10-0.60 | 0.10-0.60 | 3.5-65 | - |
| X2CrNiMoN25-7-4 | 1.4410 | 0.030 | 1.00 | 2.00 | 0.035 | 0.015 | 0.20-0.35 | 24.0-26.0 | - | 3.0-45 | 6.0-80 | - |
| إكس 2 كرومينيموكون 25-7-4 | 1.4501 | 0.030 | 1.00 | 1.00 | 0.035 | 0.015 | 0.20-0.30 | 24.0-26.0 | 0.50-100 | 3.0-45 | 6.0-80 | W0.50-1.00 |
شرط التسليم:
| الرمز | أنواع شروط التسليم | حالة سطح |
| W0b | مصفوفة من الألواح أو الأوراق أو الشرائط المطاطية ساخنة أو باردة 1D، 2D، 2E، 2B | كما لحام |
| W1b | مصفوفة من الألواح أو الأوراق أو الشرائط المطاطية الساخنة 1D، غير مقشرة | نظيفة من المعدن |
| W1A b | مصفوفة من الألواح أو الأوراق أو الشرائط المطاطية الساخنة 1D، غير مقشرة | نظيفة من المعدن |
| W1R b | مصفوقة من صفيحة أو ورق أو شريط 1D مطاطاً ساخناً | لامعة معدنية |
| W2 b | مصفوقة من صفيحة أو ورق أو شريط مطاطي بارد 2D، 2E، 2B | نظيفة من المعدن |
| W2A b | مصفوقة من صفيحة أو ورق أو شريط مطاط بارد 2D، 2E، 2B، المعالجة الحرارية | باستثناء السترة ، أكثر سلاسة من الأنواع W1 و W1A |
| W2R b | لحام من صفيحة أو ورق أو شريط مطاط بارد 2D، 2E، 2B، مشع | لامعة معدنية |
| الـ WCA | مصفوفة من صفيحة أو صفيحة أو شريط مطاطية ساخنة أو مطاطية باردة 1D ، 2D ، 2E ، 2B ، معالجة حراريًا إذا لزم الأمر ، على الأقل 20٪ من الصنع البارد ، المعالجة الحرارية ، مع معدن اللحام المتبلور مرة أخرى ، غير مقشرة | نظيفة من المعدن ، لحام بالكاد يمكن التعرف عليها |
| الـ WCR | مصفوقة من صفيحة أو صفيحة أو شريط مطاطية ساخنة أو باردة 1D، 2D، 2E، 2B، معالجة حراريًا حسب الاقتضاء، على الأقل 20٪ تشكلت باردة، مشوية مشرقة، مع معدن اللحام المتبلور مرة أخرى | لامعة معدنية ، لحام بالكاد يمكن التعرف عليها |
| WG | أساس ج | الأرضية المشرقة المعدنية ، يجب الاتفاق على نوع ودرجة الطحن في وقت الاستفسار والطلب |
| WP | البولندية | الملمع المشرق المعدني ، يجب الاتفاق على نوع ودرجة التلميع في وقت الاستفسار والطلب |
EN10217-1 الجزء 1: أنابيب من الفولاذ غير المقاوم للصدأ ذات خصائص محددة في درجة حرارة الغرفة
EN10217-2 الجزء 2: أنابيب الفولاذ غير السميك والسماكي الملحومة بالكهرباء مع ارتفاع محدد
خصائص الحرارة
EN10217-3 الجزء 3:أنابيب من الفولاذ ذو الحبوب الدقيقة
EN10217-5 الجزء 4: أنابيب من الفولاذ غير المقاوم للصدأ الملحومة بالكهرباء ذات درجة حرارة منخفضة محددة
الخصائص
EN10217-5 الجزء 5: أنابيب الفولاذ غير السليمي المطاوعة بالقوس الغارقة ذات الدرجة المنخفضة المحددة
خصائص الحرارة
EN10217-6 الجزء 6: أنابيب الصلب غير المقاوم للصدأ المطاوعة بالقوس الغارقة مع انخفاض محدد
خصائص الحرارة
EN10217-7 الجزء 7: أنابيب الفولاذ المقاوم للصدأ.
المراجع التشريعية:
EN 473 - الاختبارات التدميرية - مؤهلات وشهادات موظفي NDT - المبادئ العامة
معيار EN 910: اختبارات تدميرية لللحام في المواد المعدنية - اختبار الانحناء
EN1321، اختبارات تدميرية على اللحام في المواد المعدنية - الفحص الكلي والمجهري
من الحوائط
EN10002-1، المواد المعدنية - اختبار السحب - الجزء 1: طريقة الاختبار في درجة حرارة البيئة
EN10002-5 المواد المعدنية - اختبار السحب - الجزء 5: طريقة التثبيت عند درجة حرارة مرتفعة
EN10020، تعريفات وتصنيف فئات الصلب
EN10021، المتطلبات التقنية العامة للتسليم لمنتجات الصلب والحديد
EN10027-1 - أنظمة تدمير الفولاذ - الجزء 1: أسماء الفولاذ، الرموز الرئيسية.
EN10027-2 - أنظمة تسمية الفولاذ - الجزء 2: الأنظمة العددية.
EN10045-1 - المواد المعدنية - اختبار تأثير تشاربي - الجزء 1: طريقة الاختبار
EN10052 ، مصطلحات المعالجة الحرارية للمنتجات الحديدية
EN10204 - المنتجات المعدنية - أنواع وثائق التفتيش
EN10200، أنابيب الفولاذ غير الملحومة والملحومة - الأبعاد والكتلات لكل وحدة طول
EN10233 المواد المعدنية - الأنابيب - اختبار التسطيح
EN10234 المواد المعدنية - الأنابيب - اختبار التوسع في الانجراف
EN10236 المواد المعدنية - الأنابيب - اختبار الحلقات الموسعة
EN10237 المواد المعدنية - الأنابيب - اختبار سحب الحلقة
EN10246-1، الاختبار غير المدمر لأنبوبات الصلب الجزء 1: الاختبار الكهرومغناطيسي التلقائي
أنابيب فولاذية مغناطيسية حديدية بدون خيوط وملحومة (باستثناء أنابيب الحديدية المحمومة بالقوس الغارق)
التحقق من الصمود الهيدروليكي
EN10246-3، الاختبار غير المدمر لأنبوبات الصلب - الجزء 3: اختبار التيار الدوامي التلقائي للأنابيب السلسة
والأنابيب الصلبة الملحومة (باستثناء الأنابيب الملحومة بالقوس الغارقة) للكشف عن العيوب.
EN10246-5، اختبار غير مدمر لأنبوبات الصلب - الجزء 5: مغناطيسية محيطية كاملة تلقائية
اختبار تسرب المحول/التيار من غير ملحومة وملحومة (باستثناء اللحوم القوسية الغارقة)
أنابيب فولاذية مغناطيسية حديدية للكشف عن العيوب الطولية
EN10246-6، الاختبار غير المدمر لأنبوبات الصلب - الجزء 6: الاختبار بالموجات فوق الصوتية الكاملة
أنابيب فولاذية بلا خيوط للكشف عن العيوب العرضية.
EN10247-7، اختبار غير مدمر لأنبوبات الصلب - الجزء 7: اختبار بالموجات فوق الصوتية الكاملة
أنابيب فولاذية بدون خيوط وملحومة (باستثناء الأنابيب الملحومة بالقوس الغارقة) للكشف عن
الاختلالات الطولية
EN10246-8, اختبار غير مدمر لأنبوبات الصلب - الجزء 8: اختبار بالموجات فوق الصوتية التلقائي لللحام
خيط الأنابيب الملحومة الكهربائية للكشف عن العيوب الطولية.
EN10246-9، اختبار غير مدمر لأنبوبات الصلب - الجزء 9: اختبار الموجات فوق الصوتية التلقائي لللحام
خيط من الأنابيب المطاوئة بالقوس الغارقة للكشف عن التشعبات الطولية و/أو
العجز العرضي.
EN10246-10, اختبار غير مدمر لأنبوبات الصلب - الجزء 10: اختبار الأشعة لللحام
خيط الأنابيب ذات الاندماج الآلي لحام القوس للكشف عن العيوب.
EN10246-14, اختبار غير مدمر لأنبوبات الصلب - الجزء 14: اختبار بالموجات فوق الصوتية التلقائية
أنابيب فولاذية بدون خيوط وملحومة (باستثناء الأنابيب الملحومة بالقوس الغارق) للكشف عن التشكيلات اللامينة
عدم الكمال
EN10246-15، اختبار غير مدمر لأنبوبات الصلب - الجزء 15: اختبار بالموجات فوق الصوتية التلقائي للشريط / اللوحة
تستخدم في تصنيع أنابيب الفولاذ للكشف عن عيوب طبقة
EN10246-16, اختبار غير مدمر لأنبوبات الصلب - الجزء 16: اختبار بالموجات فوق الصوتية التلقائي للمنطقة
على مقربة من خيط اللحام من أنابيب الفولاذ المطاطية للكشف عن عيوب اللامينار
EN10246-17, اختبار غير مدمر لأنبوبات الصلب - الجزء 17: اختبار بالموجات فوق الصوتية التلقائي لأطراف الأنابيب
من أنابيب فولاذية بدون خيوط وملحومة للكشف عن عيوب طبقة
EN10256 - الاختبار غير المدمر لأنبوبات الصلب - المؤهلات والكفاءة من المستوى 1 والمستوى 2
موظفي إصدارات
-
