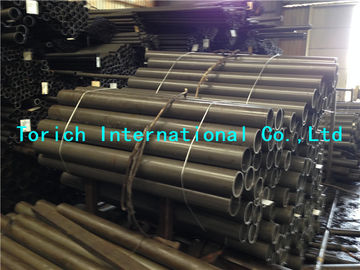

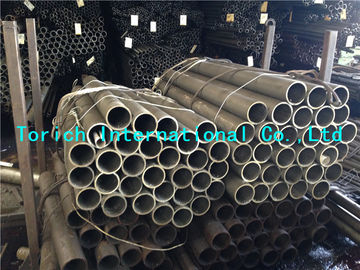

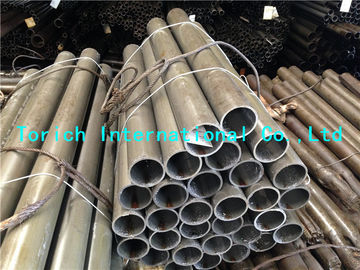

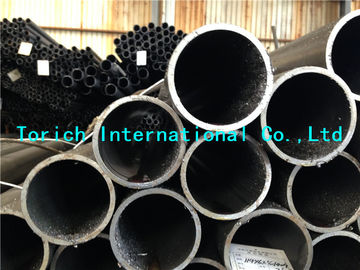

أنبوب الصلب غير الملحوم المسحوب على البارد SAE J524 ، أنبوب فولاذي منخفض الكربون صلب
تفاصيل المنتج
أنبوب السلس مرسومة الباردة,أنبوب cold-drawn فولاذيّ
,cold drawn steel tube
SAE J524 أنابيب الفولاذ الخام المسحوبة باردة لتطبيقات الدقة والمركبات
تفاصيل سريعة:
المعيار: SAE J524 الأنابيب الفولاذية السامة
J524 أنابيب الفولاذ منخفض الكربون بدون خيوط
التطبيقات:للإنحناء والإشعال لأجزاء السيارات
نطاق الحجم:O.D.:6-88.9mm W.T.:1-15mm L: وفقا لطلب العميل
تصنيع:
الأنبوب هو حجم سحب بارد وبعد تشكيل يجب أن يتم تخليه بطريقة تنتج المنتج النهائي الذي يلبي متطلبات SAE J524 ومتطلبات العميل.
الأبعاد والتسامح
| الجدول 1 - التسامح بين القطر الخارجي للأنابيب | |||||||
| الأنبوب الاسمي OD mm | التسامح ± mm | ||||||
| إلى 254 | 0.10 | ||||||
| أكثر من 25.4 إلى 38.1 شاملة | 0.15 | ||||||
| أكثر من 38.1 إلى 50.8 شاملة | 0.20 | ||||||
| أكثر من 50.8 إلى 88.9 | 0.25 | ||||||
| يجب أن لا تتجاوز نسبة التسامح WT 10% | |||||||
المواد:
أنابيب مصنوعة من الفولاذ منخفض الكربون تتأكد من التكوين الكيميائي التالي.
| الجدول 2 - المتطلبات الكيميائية | |||||||
| العنصر | % | ||||||
| الكربون | 0.18 على الأكثر | ||||||
| المانغنيز | 0.30 إلى 060 | ||||||
| الفوسفريس | 0.040 على الأكثر | ||||||
| الكبريت | 0.050 على الأكثر | ||||||
الخصائص الميكانيكية:
الأنابيب النهائية لها خصائص ميكانيكية من الجدول التالي:
| الجدول 3 - الخصائص الميكانيكية | |||||||
| الخصائص | القيمة | ||||||
| قوة التسليم، دقيقة | 170 ميجا بايت | ||||||
| القوة النهائية، دقيقة | 310 مبا | ||||||
| الطول في 50 ملم، دقيقة | 30% | ||||||
| صلابة (روكويل B) ، max | 65.00 | ||||||
الجودة:
أطوال الأنابيب المنتهية مستقيمة بشكل معقول ولديها نهايات ناعمة خالية من الحفر.
الأنابيب خالية من الحجم والعيوب الضارة ولديها انتهاء مثل الفنان.
لا تعتبر عيوب السطح مثل علامات التعامل أو علامات الطلاء أو الحفر الضحلة ضارة
العيوب بشرط أن تكون العيوب ضمن حدود التسامح المحددة للقطر وسمك الجدار.
لا يتطلب إزالة هذه العيوب السطحية.
متطلبات الأداء:
تلبي الأنابيب النهائية بشكل مرض الاختبارات التالية في SAE J1677
- اختبار التسطيح
- اختبار الإشعال
- اختبار التسطيح العكسي
- اختبار التوسع
- اختبار القسوة
- اختبار السحب
- اختبار الإطالة
- اختبار الضغط
منشورات SAE للمعايير ذات الصلة:
SAE J409 تحليل المنتج - الاختلافات المسموح بها من التحليل الكيميائي المحدد للحرارة أو الصب
صب الصلب
SAE J1677 اختبار وإجراءات أنابيب النيكل الصلب والنحاس
أدوات الأنبوب الهيدروليكية SAE J514
SAE J533 المصابيح للأنابيب
SAE J1065 ضغط العمل المرجعي العادي للأنابيب الهيدروليكية الصلبة
الصيغة SAE J1453 التثبيت - O حلقة وجه الختم
SAE J2551 الممارسات الموصى بها لتطبيقات الأنابيب المعدنية الموصلة للسوائل
SAE J2592 أنابيب الفولاذ الكربوني للاستخدام العام - فهم الاختبار غير المدمر للكربون
أنابيب الفولاذ
SAE J2658 مجموعات الموصلات الأنبوبية المعدنية للطاقة السوائل والاستخدام العام - أساليب الاختبار
لمجموعات الأنابيب المعدنية للطاقة الهيدروليكية للسيالات
منشورات ASTM:
أنابيب الكربون والفولاذ سبائك المقاومة الكهربائية
المواصفات القياسية ASTM A519 للأنابيب الميكانيكية من الكربون الخالي من اللمسات والفولاذ المسبوب
ASTM A450/ A-450M المواصفات القياسية المتعلقة بالمتطلبات العامة للكربون والسبائك الفيريتي
أنابيب الفولاذ المسبوب بالآستينيت
المنشورات ISO:
إيزو 3304 أنابيب الصلب الدقيقة بدون خياطة، الشروط التقنية للتسليم
ISO 5598 أنظمة طاقة السوائل ومكوناتها - المفردات
إيزو 8434-2 اتصالات الأنابيب المعدنية لتوليد الطاقة السائلة والاستخدام العام - الجزء: 2 37° مصابيح الشعلات
ISO 8434-3 اتصالات الأنابيب المعدنية لتوليد الطاقة السائلة والاستخدام العام - الجزء: 3 أدوات ORFS
معيار ISO 10583 طاقة السائل الهيدروليكي - أساليب الاختبار للاتصالات الأنابيب
إيزو 10763 طاقة السائل الهيدروليكي - أنابيب الفولاذ العادية ، غير الملحومة والملحومة - الأبعاد و
ضغط العمل الاسمي.
-
